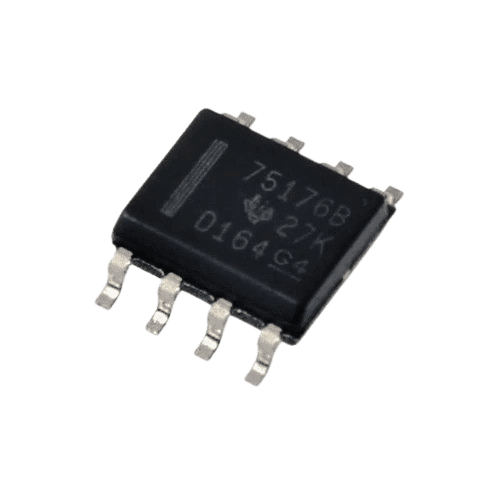

عملکرد پایه‌های کنترلی

• DE (Driver Enable): وقتی HIGH باشد، درایور فعال می‌شود.

• RE̅ (Receiver Enable): وقتی LOW باشد، گیرنده فعال است.

• با استفاده از این دو پایه می‌توان تعیین کرد که آی‌سی در حالت فرستنده، گیرنده یا بی‌طرف (High-Z) باشد.

🔌 مثال اتصالات ساده (با میکروکنترلر)

برای راه‌اندازی ارتباط RS-485:

• پایه DI ← خروجی سریال میکروکنترلر (TX)

• پایه RO ← ورودی سریال میکروکنترلر (RX)

• پایه‌های A و B ← به باس RS-485 مشترک بین دستگاه‌ها

• پایه DE = HIGH و RE̅ = LOW برای حالت ارسال

• پایه DE = LOW و RE̅ = LOW برای حالت دریافت
