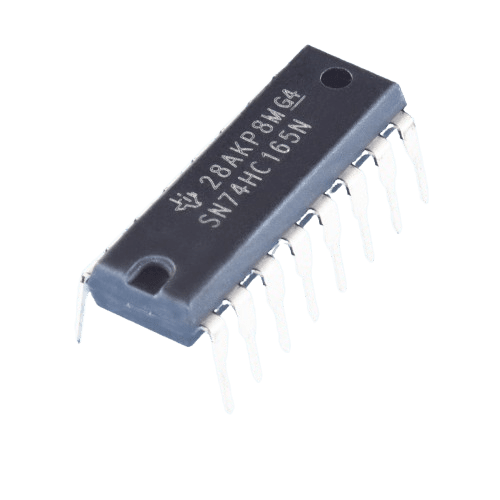

آی‌سی SN74HC165N — رجیستر شیفت موازی به سری (Parallel-In / Serial-Out Shift Register)

🧩 معرفی

آی‌سی SN74HC165N یک شیفت رجیستر 8 بیتی از نوع ورودی موازی و خروجی سری (Parallel-In Serial-Out یا PISO) است. این آی‌سی امکان خواندن همزمان 8 بیت ورودی دیجیتال را فراهم کرده و داده‌ها را به صورت سریال از یک پین خروجی ارسال می‌کند. این ویژگی، SN74HC165N را به گزینه‌ای ایده‌آل برای افزایش تعداد ورودی‌ها در پروژه‌های میکروکنترلری تبدیل می‌کند.

پکیج N به معنای DIP-16 (Through Hole) است که مناسب استفاده روی بردبُرد و بردهای آموزشی می‌باشد.

💡 ویژگی‌ها و مزایا

• شیفت رجیستر 8 بیتی با ورودی موازی و خروجی سری

• دارای ورودی بارگذاری (Parallel Load) و ورودی شیفت

• امکان زنجیره‌سازی (Cascading) چند آی‌سی برای خواندن بیش از 8 بیت

• سرعت بالا و توان مصرفی کم (CMOS HC)

• مناسب برای خواندن تعداد زیاد دکمه یا سنسور با تنها یک پایه میکروکنترلر

• طراحی ساده و قابل استفاده در پروژه‌های آردوینو، STM32، ESP32 و…

کاربردها

• خواندن چند کلید یا سوئیچ با تنها یک پین میکروکنترلر

• افزایش تعداد ورودی‌ها در بردهای آردوینو یا ESP

• استفاده در کیبوردهای ماتریسی

• دستگاه‌های ورودی با تعداد زیاد سنسور

• سیستم‌های دیجیتال و شمارشگرها
