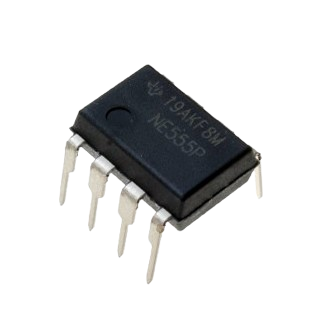

ویژگی‌های کلیدی NE555

1. کارکرد دوگانه (Astable و Monostable): NE555 می‌تواند در دو حالت مختلف عمل کند:
   • حالت Astable (مدار مولد پالس): در این حالت، NE555 به‌طور مداوم پالس‌های مربعی تولید می‌کند که می‌توان از آن‌ها در مدارهای سوییچینگ یا فرکانس بالا استفاده کرد.
   • حالت Monostable (تایمر): در این حالت، NE555 به‌عنوان یک تایمر عمل کرده و پس از تحریک یک پالس ورودی، یک پالس خروجی با مدت زمان ثابت تولید می‌کند.
2. خروجی دیجیتال: می‌تواند خروجی دیجیتال با دو حالت HIGH و LOW ارائه دهد.
3. مصرف انرژی پایین: یکی از ویژگی‌های مهم NE555، مصرف کم انرژی در حین کار است.
4. توانایی کار با ولتاژ پایین تا ولتاژ بالا: می‌تواند در دامنه ولتاژ وسیع (4.5V تا 15V) کار کند، که آن را برای بسیاری از کاربردهای متنوع مناسب می‌سازد.

کاربردها

1. تولید پالس‌ها: برای تولید پالس‌های مربعی با فرکانس‌های مشخص در مدارهای سوییچینگ و سیگنال‌های ساعت.
2. تایمر: به‌عنوان یک تایمر برای ایجاد تأخیر در مدارها.
3. الکتروموتورها: برای کنترل سرعت موتورهای DC و دیگر بارهای inductive.
4. کنترل روشنایی: استفاده در مدارهای تنظیم شدت روشنایی لامپ‌ها.
5. چراغ چشمک‌زن: در مدارهای چشمک‌زن برای ایجاد نور چشمک‌زن.
6. سیستم‌های تحریک: برای تولید پالس‌های تحریک در سیستم‌های آنالوگ یا دیجیتال.
7. تولید فرکانس: استفاده به‌عنوان مولد فرکانس برای دستگاه‌های مختلف.
8. تبدیل سیگنال آنالوگ به دیجیتال: برای تبدیل سیگنال‌های آنالوگ به پالس‌های دیجیتال.

مدار نمونه با NE555

1. مدار تایمر Monostable:

در این مدار، NE555 به‌عنوان یک تایمر با خروجی پالس ثابت عمل می‌کند. پس از تحریک ورودی (پایه 2)، یک پالس در خروجی (پایه 3) تولید می‌شود.

اتصالات:

• پایه 1 (GND): به زمین متصل می‌شود.
• پایه 2 (Trigger): به ورودی پالس متصل می‌شود.
• پایه 3 (Output): خروجی پالس.
• پایه 4 (Reset): به ولتاژ مثبت (غیرفعال) متصل می‌شود.
• پایه 5 (Control): معمولاً به زمین متصل می‌شود.
• پایه 6 (Threshold): به یک خازن و مقاومت متصل است.
• پایه 7 (Discharge): به مقاومت متصل است.
• پایه 8 (Vcc): به ولتاژ مثبت (تأمین ولتاژ) متصل می‌شود.

2. مدار مولد پالس Astable:

در این مدار، NE555 به‌طور مداوم پالس‌های مربعی با فرکانس مشخص تولید می‌کند.

اتصالات:

• پایه 1 (GND): به زمین متصل می‌شود.
• پایه 2 (Trigger): به پایۀ 6 متصل می‌شود.
• پایه 3 (Output): خروجی پالس مربعی.
• پایه 4 (Reset): به ولتاژ مثبت متصل می‌شود.
• پایه 5 (Control): معمولاً به زمین متصل می‌شود.
• پایه 6 (Threshold): به پایۀ 2 متصل است و به یک خازن و مقاومت متصل می‌شود.
• پایه 7 (Discharge): به مقاومت متصل است.
• پایه 8 (Vcc): به ولتاژ مثبت متصل می‌شود.

مزایا و معایب NE555

مزایا:

• ساده و ارزان: طراحی ساده و قیمت پایین این آی‌سی آن را برای بسیاری از کاربردها مناسب می‌کند.
• انعطاف‌پذیری بالا: قابلیت کار در دو حالت Astable و Monostable به آن کاربردهای متعددی می‌دهد.
• پایداری خوب: عملکرد پایدار و دقیق در تولید پالس‌های ثابت.
• مصرف انرژی کم: برای استفاده در مدارهای کم مصرف مناسب است.
• توانایی کار در ولتاژهای مختلف: می‌تواند در دامنه ولتاژ وسیع (4.5V تا 15V) کار کند.

معایب:

• نرخ سوئیچینگ محدود: NE555 معمولاً برای فرکانس‌های بالاتر از 100 کیلوهرتز مناسب نیست.
• محدودیت در جریان: جریان خروجی معمولی آن به 200 میلی‌آمپر محدود است.

نکات مهم در استفاده از NE555

1. پایه Reset: پایه 4 (Reset) به‌طور پیش‌فرض به ولتاژ مثبت متصل می‌شود. در صورتی که نیاز به ریست کردن تایمر دارید، می‌توانید آن را به یک سیگنال منطقی متصل کنید.
2. کنترل فرکانس: فرکانس پالس‌های خروجی در حالت Astable به‌وسیله مقاومت‌ها و خازن‌ها کنترل می‌شود.
3. خازن‌ها: استفاده از خازن‌ها در پایه‌های 5 و 6 می‌تواند به کاهش نویز و بهبود پایداری کمک کند.
4. تأمین ولتاژ: تأمین ولتاژ باید در محدوده مجاز (4.5V تا 15V) باشد تا عملکرد صحیح دستگاه تضمین شود.
