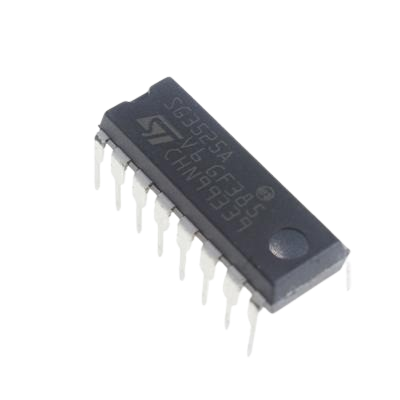

SG3525AN یک آیسی کنترلکننده PWM (Pulse Width Modulation) از نوع دو کاناله (Push-Pull) است که توسط برندهای معتبری مانند Texas Instruments و ON Semiconductor تولید میشود. این آیسی بهطور گسترده در طراحی منابع تغذیه سوئیچینگ، اینورترها، شارژرهای باتری، سیستمهای UPS و مبدلهای DC-DC مورد استفاده قرار میگیرد.
نسخه AN دارای عملکرد دقیق، ولتاژ مرجع داخلی (5.1V)، محافظ داخلی، مدار Soft-Start و توانایی راهاندازی ماسفت یا ترانزیستورها را دارد. پکیج DIP-16 باعث شده استفاده از آن در بردهای سوراخدار بسیار ساده باشد.
طراحی منابع تغذیه سوئیچینگ (SMPS)
ساخت اینورتر سینوسی و شبهسینوسی
سیستمهای UPS خانگی و صنعتی
مبدلهای افزاینده/کاهنده ولتاژ
کنترل موتور DC یا Brushless
شارژرهای هوشمند باتری (باتری سرب-اسید، لیتیوم و …)
کنترل دقیق پهنای پالس با راندمان بالا
ولتاژ مرجع داخلی پایدار
قابلیت ایجاد Topology های Push-Pull و Half-Bridge
حفاظت در برابر Under Voltage و تنظیمات Soft-Start
مناسب برای انواع پروژههای صنعتی و آموزشی
| Feature | Specification |
|---|---|
| پکیج (Package) | dip-16 |
| تعداد در بسته | 25 |
| بستهبندی (Packing) | tube |
| نوع آیسی | PWM Controller IC |
| معماری کنترل | Push-Pull / Half-Bridge |
| ولتاژ کاری (Vcc) | 8V تا 35V |
| ولتاژ مرجع خروجی داخلی | 5.1V ±1% |
| قابلیت کنترل Duty Cycle | از 0% تا 100% |
| فرکانس سوئیچینگ قابل تنظیم | تا ~400kHz (بسته به خازن و مقاومت خارجی) |
| مدارهای داخلی | Soft Start، Dead-Time، UVLO، خروجی Complementary |
