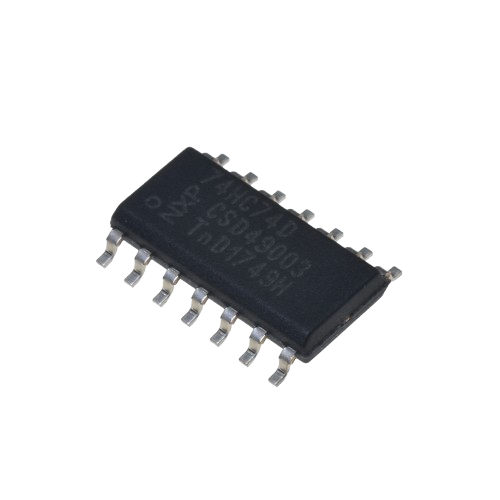

آیسی 74HC74D یک تراشه دیجیتال از خانواده 74HC است که شامل دو فلیپفلاپ نوع D با ورودیهای Set (S) و Reset (R) میباشد. این آیسی در بستهبندی SMD – SOP-14 ارائه میشود و برای ذخیرهسازی و سنکرونسازی دادهها در مدارهای دیجیتال بسیار پرکاربرد است.
این قطعه امکان ذخیره یک بیت اطلاعات را فراهم کرده و در مدارات ترتیبی، ثباتها (Registers)، شمارندهها و تقسیمکنندههای فرکانس استفاده میشود.
طراحی مدارهای ترتیبی (Sequential Circuits)
ساخت ثباتها (Registers)
شمارندههای دیجیتال
تقسیمکننده فرکانس (Frequency Divider)
حافظههای موقت (Latch / Buffer)
مدارات کنترل دیجیتال
| Feature | Specification |
|---|---|
| پکیج (Package) | SO-14 |
| تعداد در بسته | 2500 |
| بستهبندی (Packing) | TAPE&REEL |
| نوع | Dual D Flip-Flop |
| تعداد فلیپفلاپها | 2 عدد |
| ولتاژ کاری (Vcc) | 2V تا 6V (معمولاً 5V) |
| خروجیها | Q و Q̅ (مکمل) |
| جریان خروجی | ±5.2mA در Vcc=5V |
| فرکانس کاری | تا 25MHz (در 5V) |
| تاخیر انتشار (tpd) | حدود 13ns در 5V |
