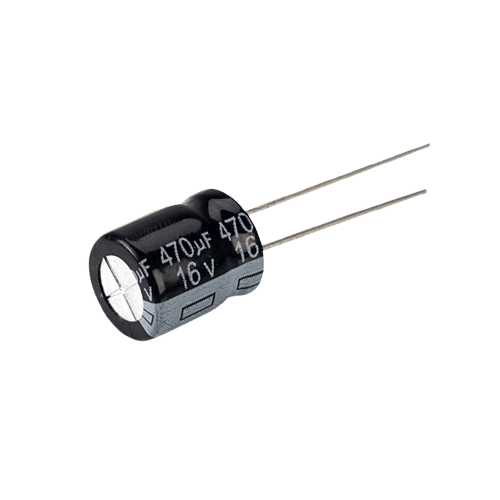

خازن الکترولیت 470 میکروفاراد 16 ولت دیپ | CAP 470UF 16V ELECTROLYTIC CAPACITOR

خازن الکترولیت 470µF با ولتاژ 16V یکی از خازن‌های پرظرفیت و بسیار کاربردی در طراحی مدارهای الکترونیکی است. این خازن به صورت دیپ (Through-hole) طراحی شده و برای استفاده در مدارهایی که نیاز به فیلتر جریان، ذخیره انرژی و کاهش ریپل ولتاژ دارند بسیار ایده‌آل است. ظرفیت بالا و شکل دیپ باعث شده تا این خازن به‌خصوص در منابع تغذیه و مدارات قدرتی، انتخاب رایجی باشد.

ویژگی‌های کلیدی

• ظرفیت: 470 میکروفاراد (µF)

• ولتاژ کاری: 16 ولت DC

• نوع خازن: الکترولیت آلومینیومی قطبی

• نوع نصب: دیپ (پایه‌دار از نوع Through-hole)

• قطبیت: دارد (باید طبق جهت مثبت و منفی نصب شود)

• رنگ بدنه: معمولاً مشکی یا آبی تیره، بسته به برند

• مقاومت سری معادل (ESR): نسبتاً پایین برای کاربردهای فیلترینگ

• کاربرد: ذخیره انرژی، فیلتر ولتاژ، حذف ریپل، تثبیت ولتاژ

کاربردهای رایج خازن 470µF 16V

• فیلتر کردن ولتاژ خروجی در منابع تغذیه DC

• حذف نویز و ریپل در مدارهای صوتی و کنترلی

• ذخیره انرژی در مدارهای MCU، بردهای کنترل و الکترونیک قدرت

• استفاده در مدارات درایور موتور، رله و ترانزیستور

نکات مهم در استفاده

• قطبیت خازن را رعایت کنید؛ در صورت نصب برعکس، خازن آسیب دیده و ممکن است منفجر شود.

• از نصب خازن در ولتاژهای بالاتر از 16V خودداری کنید.

• اگر دمای کاری مدار زیاد است، از خازن‌هایی با رنج دمای بالاتر استفاده شود (تا 105 درجه سانتی‌گراد).

جمع‌بندی

اگر به دنبال یک خازن با ظرفیت بالا و ولتاژ متوسط برای منابع تغذیه یا فیلتر نویز هستید، خازن الکترولیت 470µF 16V دیپ انتخابی مطمئن و کاربردی است. این خازن به دلیل نوع نصب دیپ، برای بردهای سوراخ‌دار و پروژه‌های DIY یا صنعتی بسیار مناسب است.

❓ سوالات متداول (FAQ)

س: آیا این خازن برای مدار AC مناسب است؟
خیر. این خازن قطبی است و باید فقط در مدارهای DC استفاده شود.

س: چطور متوجه شویم پایه منفی کدام است؟
پایه منفی معمولاً با نوار رنگی یا علامت “−” روی بدنه مشخص می‌شود.

س: اگر در مدار 18 ولت استفاده کنم چه می‌شود؟
چون ولتاژ خازن 16 ولت است، استفاده در مدار 18 ولت باعث آسیب و خرابی خواهد شد.
