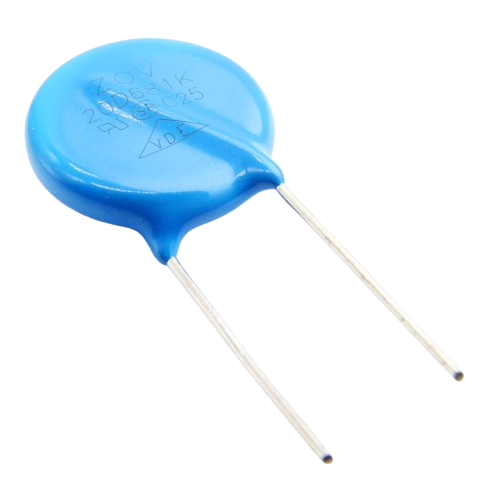

وریستور VDR 20D681 ORGINAL

معرفی جامع

وریستور 20D681 یک وریستور اکسید فلزی (MOV – Metal Oxide Varistor) با قطر 20mm است که به عنوان محافظ ولتاژ گذرای قوی در سیستم‌های الکتریکی و الکترونیکی استفاده می‌شود. این مدل با قطر بزرگ‌تر، توانایی جذب انرژی بیشتری نسبت به مدل‌های 14mm دارد.

کاربردهای اصلی

• سیستم‌های قدرت صنعتی با ولتاژ متوسط

• محافظت تابلوهای برق اصلی

• درایوهای موتور AC بزرگ (5-15HP)

• سیستم‌های UPS صنعتی

• ژنراتورهای دیزلی و گازی

• تجهیزات جوشکاری صنعتی

• سیستم‌های پمپاژ آب و آبیاری

• تجهیزات معدنی و سنگین

💡 ویژگی‌های کلیدی

✅ انرژی جذب بسیار بالا (360 ژول)
✅ جریان پالس فوق‌العاده قوی (6500A)
✅ مناسب برای شبکه‌های 380-400V AC سه‌فاز
✅ سایز بزرگ برای دفع حرارت بهتر
✅ عمر طولانی‌تر نسبت به مدل‌های کوچک‌تر

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی:

• قطر: 20mm ± 0.5mm

• ضخامت: 10mm ± 0.5mm

• فاصله پایه: 15mm ± 0.5mm

• قطر سیم: 1.0mm

• نوع پایه: Radial (عمودی یا افقی)

مشخصات الکتریکی:

• ولتاژ کاری پیوسته: تا 680V AC RMS

• ولتاژ اوج تکراری: تا 875V DC

• ماکزیمم جریان پالس (یکبار): 6500A (8/20µs)

• جریان پالس تکراری: 4500A (8/20µs)

• انرژی ماکزیمم: 360 ژول

• تعداد پالس‌های مجاز: 100 پالس @ 4500A

• زمان پاسخ: کمتر از 25 نانوثانیه

⚠️ نکات مهم در استفاده

محدودیت‌ها:

• سایز بزرگ (نیاز به فضای نصب بیشتر)

• ظرفیت خازنی قابل توجه (محدودیت در فرکانس‌های بالا)

• گرمای تولیدی بیشتر در صورت استفاده مداوم

• وزن نسبتاً زیاد برای PCBهای نازک

نکات طراحی حیاتی:

1. الزام استفاده با فیوز مناسب با آمپر بالا

2. نصب روی هیت‌سینک یا PCB با مساحت مسی زیاد

3. فاصله ایمنی کافی از قطعات حساس به حرارت

4. بررسی استحکام مکانیکی پایه‌ها

5. استفاده از خم‌دهنده پایه مناسب برای نصب افقی

 روش تشخیص اورجینال بودن

ویژگی‌های وریستور اصلی 20D681:

• مارکینگ عمیق و ضدپاک‌شدن

• بدنه سرامیکی با پوشش گلیز (Glazed) یکنواخت

• رنگ معمول آبی پررنگ یا مشکی

• پایه‌های با قطر استاندارد و یکدست

• ابعاد دقیق مطابق دیتاشیت

• بسته‌بندی وکیوم یا ضد رطوبت

• شماره سریال و کد بچ تولید

🏭 استانداردهای کیفیت

• UL 1449 4th Edition Type 1 or 2

• IEC 61000-4-5 Class 4 (Highest)

• IEC 61643-11 Category C1/C2

• ANSI/IEEE C62.41 Category C

• GB 18802.1 (استاندارد ملی چین)

• RoHS, REACH, CE Compliant

• ISO 9001 & ISO 14001 Certified

 تطبیق با استانداردهای ولتاژ جهانی

مطابقت با سیستم‌های ولتاژ مختلف:

• 230/400V AC (Europa): ایده‌آل (680V ≈ 1.7 × 400√2)

• 277/480V AC (USA): مناسب با حاشیه

• 220/380V AC (Asia): عالی

• 347/600V AC (Canada): نیاز به محاسبه دقیق

• 240/415V AC (Australia): بسیار مناسب

طراحی PCB/تخته‌کلمپ:

• پدهای حرارتی حداقل 10×10mm

• ضخامت مس: حداقل 70µm (2oz)

• thermal vias زیر قطعه (حداقل 9 عدد)

• فاصله عایقی: 6mm ولتاژ کاری، 8mm ولتاژ پالس

سیم‌کشی قدرت:

• سطح مقطع: حداقل 2.5mm²

• طول: حداکثر 20cm تا نقطه حفاظت

• نوع کابل: با عایق 600/1000V

• خم‌های با شعاع حداقل 4× قطر کابل

 پروتکل‌های ایمنی صنعتی

خطرات عمده:

1. آتش‌سوزی کلاس E (الکتریکی)

2. انفجار در صورت اتصال کوتاه با انرژی بالا

3. شکست مکانیکی و پرتاب خرده‌ها

4. آسیب به سیستم بینایی از نور قوس الکتریکی

کنترل‌های مهندسی:

1. محفظه فلزی با درجه حفاظت IP54

2. فاصله 20cm از مواد قابل اشتعال

3. سیستم اطفاء حریق CO2 یا پودری

4. برچسب‌های هشدار خطر مرگبار

5. کلید قطع اضطراری با دسترسی آسان

کنترل‌های اداری:

1. آموزش پرسنل در مورد خطرات

2. روش‌های کار ایمن (SOP)

3. بازرسی‌های دوره‌ای توسط شخص ثالث

4. نگهداری سوابق حوادث و نزدیک‌به‌حادثه

خلاصه نهایی تخصصی

نقاط برجسته فنی:

1. V-I مشخصه بهینه برای شبکه‌های 400V

2. پاسخ نانوثانیه‌ای به transients سریع

3. تحمل دمایی عالی برای محیط‌های صنعتی

4. ساختار مکانیکی مستحکم

5. قابلیت اتصال موازی برای کاربردهای خاص

محدودیت‌های شناخته‌شده:

1. عمر محدود در محیط‌های با تخلیه مکرر

2. تأخیر در پاسخ به ولتاژهای با rise time بسیار کند

3. حساسیت به اضافه ولتاژهای طولانی‌مدت

4. نیاز به سیستم مانیتورینگ در کاربردهای حیاتی

راهکارهای پیشنهادی:

1. سیستم دو مرحله‌ای با GDT و MOV

2. مانیتورینگ Online جریان نشتی

3. خنک‌کنندگی اجباری در محیط‌های گرم

4. سیستم اعلام خطر پیش از خرابی

🎯 گاید نهایی انتخاب و استفاده:

انتخاب کنید اگر:

• ✅ سیستم ولتاژ متوسط صنعتی دارید

• ✅ نیاز به جذب انرژی بالا دارید

• ✅ فضای کافی برای نصب موجود است

• ✅ بودجه برای سیستم حفاظتی کامل دارید

• ✅ پرسنل فنی آموزش‌دیده در دسترس است

جایگزین کنید اگر:

• ❌ فضای نصب بسیار محدود است (بروید سراغ 14D)

• ❌ ولتاژ سیستم زیر 300V AC است (ولتاژ نامی پایین‌تر)

• ❌ نیاز به پاسخ فوق‌سریع دارید (TVS دیود بهتر است)

• ❌ محیط با فرکانس RF کار می‌کند (ظرفیت خازنی مشکل‌ساز)

وریستور 20D681 یک محافظ صنعتی قدرتمند و بالغ است که در هزاران کاربرد صنعتی خود را اثبات کرده است. با نصب صحیح، نگهداری منظم و طراحی سیستم‌اتیک، می‌تواند سال‌ها از سرمایه‌های الکتریکی شما محافظت کند.

توصیه حرفه‌ای نهایی: در سیستم‌های حیاتی، هرگز فقط به MOV اکتفا نکنید. یک سیستم حفاظتی لایه‌ای شامل GDT، MOV، TVS و فیلترها طراحی کنید. همچنین همیشه 10% بیشتر از نیاز محاسبه‌شده ظرفیت در نظر بگیرید – هزینه محافظت اضافی هرگز به اندازه هزینه تعمیرات پس از آسیب نیست.
