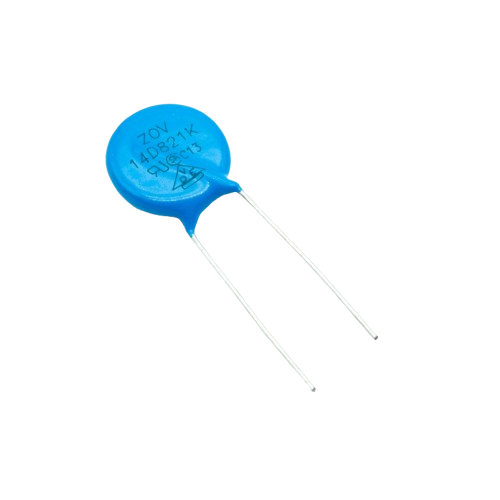

وریستور VDR 14D821 ORGINAL

 معرفی جامع

وریستور 14D821 یک وریستور اکسید فلزی (MOV – Metal Oxide Varistor) با قطر 14mm است که برای محافظت ولتاژ گذرا (Transient Voltage Suppression) در مدارهای الکترونیکی و الکتریکی استفاده می‌شود. این مدل به طور خاص برای کاربردهای با ولتاژ متوسط طراحی شده است.

 کاربردهای اصلی

• محافظت منابع تغذیه سوئیچینگ

• محافظت درایورهای موتور AC کوچک

• سیستم‌های UPS تک‌فاز

• تجهیزات مخابراتی و شبکه

• کنترل‌کننده‌های صنعتی

• مبدل‌های فرکانس (اینورتر)

• لوازم خانگی صنعتی

• سیستم‌های روشنایی صنعتی

💡 ویژگی‌های کلیدی

✅ اندازه فشرده با عملکرد قدرتمند
✅ جریان پالس بالا (4500A) برای سایز کوچک
✅ مناسب برای شبکه‌های 380-400V AC
✅ پاسخ سریع به transients
✅ عمر طولانی با تعداد پالس‌های مشخص

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی:

• قطر: 14mm ± 0.5mm

• ضخامت: 7.5mm ± 0.5mm

• فاصله پایه: 10mm ± 0.5mm

• قطر سیم: 0.8mm

• نوع پایه: Radial (عمودی)

مشخصات الکتریکی:

• ولتاژ کاری Continuous: تا 820V AC RMS

• ولتاژ Peak Repetitive: تا 1050V DC

• ماکزیمم جریان پالس (یکبار): 4500A (8/20µs)

• جریان پالس تکراری: 3000A (8/20µs)

• انرژی ماکزیمم: 185 ژول

• تعداد پالس‌های مجاز: 100 پالس @ 3000A

• زمان پاسخ: کمتر از 25 نانوثانیه

⚠️ نکات مهم در استفاده

محدودیت‌ها:

• ظرفیت خازنی نسبتاً بالا (ممکن است در فرکانس‌های بالا مشکل ایجاد کند)

• فرسودگی تدریجی با هر پالس جذب‌شده

• خروج احتمالی از مدار پس از جذب انرژی زیاد

• نیاز به خنک‌کاری مناسب

نکات طراحی حیاتی:

1. همیشه با فیوز حرارتی سری شود

2. نصب نزدیک به نقطه ورودی برق

3. هدایت حرارتی مناسب به PCB یا هیت‌سینک

4. بررسی ظرفیت خازنی در مدارات High-Frequency

5. استفاده از Conformal Coating در محیط‌های مرطوب

روش تشخیص اورجینال بودن

ویژگی‌های وریستور اصلی 14D821:

• مارکینگ لیزری یا چاپی واضح

• بدنه سرامیکی یکدست بدون حباب

• رنگ معمولاً آبی تیره یا مشکی

• پایه‌های قلع‌اندود یکنواخت

• ابعاد دقیق مطابق دیتاشیت

• بسته‌بندی ضداستاتیک با مشخصات کامل

🏭 استانداردهای کیفیت و ایمنی

• UL 1449 4th Edition (Standard for Surge Protective Devices)

• IEC 61000-4-5 (Surge Immunity Test)

• IEC 60950-1 (Safety of IT Equipment)

• EN 61643-11 (Low-voltage surge protective devices)

• RoHS Compliant (مطابق دستورالعمل 2011/65/EU)

• REACH Compliant (مطابق مقررات EC 1907/2006)

کاربرد در ولتاژهای مختلف

محافظت خطوط AC:

• 230V AC: کمی بالاتر از حد نیاز (ولتاژ بالای نامی)

• 400V AC: ایده‌آل (ولتاژ نامی 820V ≈ 2 × 400√2)

• 480V AC: حداقل حاشیه امنیت (محاسبه دقیق نیاز است)

محافظت خطوط DC:

• 600V DC: مناسب با حاشیه خوب

• 800V DC: نزدیک به حد ماکزیمم

• 1000V DC: در حد ماکزیمم مجاز

 موارد ایمنی حیاتی

خطرات احتمالی:

1. انفجار در صورت اتصال کوتاه با انرژی بالا

2. آتش‌سوزی به دلیل گرمای زیاد

3. شکست عایقی و ایجاد اتصال کوتاه دائم

4. انتشار دود سمی در صورت احتراق

تدابیر ایمنی الزامی:

1. نصب در محفظه‌های ضداحتراق (UL94 V-0)

2. فاصله حداقل 10mm از مواد قابل اشتعال

3. سیستم تهویه مناسب برای دفع گرما

4. برچسب هشدار خطر شوک الکتریکی

5. دستگاه قطع کننده جریان باقیمانده (RCD)

علائم نیاز به تعویض:

• افزایش جریان نشتی بیش از 50µA

• تغییر رنگ بدنه (زرد شدن، سوختگی)

• ترک‌های قابل مشاهده

• بادکردگی یا تغییر شکل

• افزایش دمای کاری بیش از 20°C نسبت به محیط

 جمع‌بندی نهایی و توصیه‌ها

کاربردهای توصیه‌شده:

1. منابع تغذیه صنعتی تا 5KW

2. درایورهای موتور تا 4KW

3. تجهیزات مخابراتی outdoor

4. سیستم‌های روشنایی صنعتی

5. کنترل‌کننده‌های PLC و اتوماسیون

کاربردهای غیرتوصیه‌شده:

1. تجهیزات پزشکی حیاتی

2. سیستم‌های مخابراتی حساس (نیاز به ظرفیت خازنی پایین‌تر)

3. مدارات High-Frequency RF (>1MHz)

4. محیط‌های با پالس‌های مکرر و شدید

توصیه‌های طراحی نهایی:

1. همیشه از MOV به عنوان اولین خط دفاعی استفاده کنید

2. برای حفاظت قطعات حساس، TVS دیود را موازی کنید

3. سیستم‌های حیاتی از دو MOV موازی استفاده کنند

4. نصب MOV تا حد ممکن نزدیک به نقطه ورودی

5. مستندسازی کامل تاریخ نصب و بازرسی‌ها

انتخاب جایگزین در صورت عدم دسترسی:

• 14D820: ولتاژ کمی پایین‌تر (820V vs 821V)

• 14D822: ولتاژ کمی بالاتر

• S14K820: معادل سری S از برندهای دیگر

• V821ZA2P: کد جایگزین بین‌المللی

🎯 چک‌لیست انتخاب سریع:

• ✅ ولتاژ سیستم 380-400V AC: کاملاً مناسب

• ✅ جریان پالس مورد انتظار تا 3000A: ایده‌آل

• ✅ فضای نصب محدود (قطر 14mm): بسیار خوب

• ✅ بودجه محدود با نیاز عملکردی: مناسب

• ✅ کاربردهای عمومی صنعتی: استاندارد

• ❌ ولتاژ سیستم زیر 200V AC: نامناسب (ولتاژ بالای نامی)

• ❌ فرکانس کاری بالای 100kHz: نامناسب (ظرفیت خازنی بالا)

• ❌ محیط با رطوبت بالای 90% بدون پوشش: نامناسب

وریستور 14D821 یک محافظ قابل اعتماد و اقتصادی برای اکثر کاربردهای صنعتی با ولتاژ متوسط است. با طراحی صحیح و نگهداری منظم، می‌تواند سال‌ها از تجهیزات شما محافظت کند.

نکته حیاتی: به یاد داشته باشید که هیچ MOVی کامل نیست. این قطعه جزئی از یک سیستم حفاظتی جامع است که باید شامل فیوز، اتصال زمین مناسب، و در برخی موارد سایر وسایل حفاظتی باشد.
