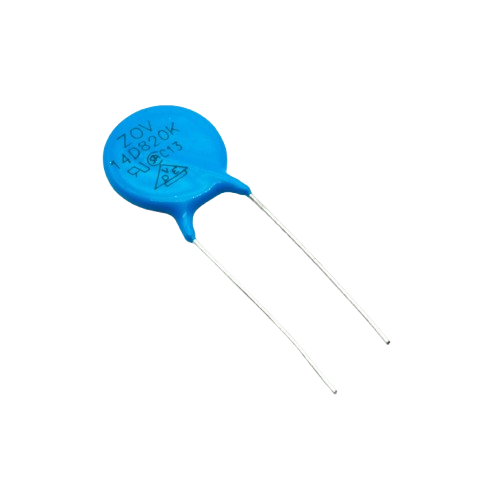

وریستور VDR 14D820 ORGINAL

معرفی جامع

وریستور 14D820 یک وریستور اکسید فلزی (MOV – Metal Oxide Varistor) با قطر 14mm است که برای سرکوب ولتاژهای گذرا (Transient Voltage Suppression) در مدارهای الکترونیکی و برق صنعتی استفاده می‌شود. این مدل جزو پرکاربردترین وریستورها در کاربردهای ولتاژ متوسط محسوب می‌شود.

 کاربردهای اصلی

• محافظت منابع تغذیه سوئیچینگ صنعتی

• درایورهای موتور AC (1-5HP)

• سیستم‌های UPS و اینورتر

• تجهیزات مخابراتی Outdoor

• کنترل‌کننده‌های PLC و اتوماسیون

• سیستم‌های روشنایی صنعتی (HID, LED)

• ماشین‌آلات صنعتی

• تجهیزات اندازه‌گیری و ابزار دقیق

💡 ویژگی‌های کلیدی

✅ جریان پالس بالا نسبت به سایز (4500A)
✅ ولتاژ کاری ایده‌آل برای شبکه 400V AC
✅ زمان پاسخ فوق‌العاده سریع (<25ns)
✅ انرژی جذب مناسب (185J) برای اکثر کاربردها
✅ قیمت اقتصادی و در دسترس بودن عالی

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی دقیق:

• قطر: 14.0mm ± 0.5mm

• ضخامت: 7.5mm ± 0.5mm

• فاصله پایه: 10.0mm ± 0.5mm

• قطر سیم: 0.8mm (±0.05mm)

• نوع پایه: Radial با خم 90 درجه

مشخصات الکتریکی عملیاتی:

• ولتاژ کاری پیوسته: تا 820V AC RMS

• ولتاژ اوج تکراری: تا 1050V DC

• حداکثر جریان پالس یکبار: 4500A (8/20µs)

• جریان پالس تکراری: 3000A (8/20µs)

• انرژی قابل جذب: 185 ژول

• تعداد پالس‌های مجاز: 100 بار @ 3000A

• سرعت پاسخ: 20-25 نانوثانیه

⚠️ محدودیت‌ها و نکات مهم استفاده

محدودیت‌های ذاتی:

• فرسودگی تدریجی با هر پالس جذب‌شده

• ظرفیت خازنی نسبتاً بالا (محدودیت در فرکانس‌های بالا)

• خروج احتمالی از مدار پس از جذب انرژی بیش از حد

• حساسیت به اضافه ولتاژهای طولانی‌مدت

ملاحظات طراحی حیاتی:

1. همراهی با فیوز حرارتی مناسب الزامی است

2. نصب در نزدیک‌ترین نقطه به ورودی برق

3. در نظر گرفتن هدایت حرارتی مناسب

4. بررسی اثر ظرفیت خازنی در مدارات High-Frequency

5. استفاده از پوشش محافظ در محیط‌های خورنده

شناسایی اورجینال

شاخص‌های اصالت 14D820:

• مارکینگ لیزری عمیق و خوانا

• بدنه سرامیکی یکدست بدون حفره

• رنگ استاندارد آبی تیره

• پایه‌های قلع‌اندود یکنواخت

• ابعاد دقیق و استاندارد

• بسته‌بندی حرفه‌ای با اطلاعات کامل

• گواهی کیفیت از تولیدکننده معتبر

🏭 استانداردهای معتبر

• UL 1449 Edition 4 (Surge Protective Devices)

• IEC 61000-4-5 (Surge Immunity Test – Level 4)

• IEC 61643-11 (Low-voltage surge protective devices)

• GB/T 18802.1 (استاندارد چین)

• RoHS & REACH Compliant

• ISO 9001:2015 (سیستم مدیریت کیفیت)

 تطبیق با سیستم‌های ولتاژ مختلف

تطبیق پذیری ولتاژی:

• 230V AC: امن اما کمی Overkill (ولتاژ نامی بالا)

• 400V AC: ایده‌آل (820V ≈ 2.05 × 400√2)

• 480V AC: در حد مجاز (نیاز به محاسبه دقیق)

• 600V DC: مناسب با حاشیه امنیت خوب

• 800V DC: نزدیک به حداکثر مجاز

پروتکل‌های ایمنی الزامی

خطرات شناسایی‌شده:

1. آتش‌سوزی ناشی از گرمای بیش از حد

2. انفجار در صورت جریان اتصال کوتاه بالا

3. شکست عایقی و اتصال دائم

4. انتشار گازهای سمی در صورت احتراق

اقدامات کنترلی:

1. محفظه با درجه حفاظت IP20 حداقل

2. فاصله 15mm از مواد قابل اشتعال

3. سیستم تهویه اجباری برای جریان‌های بالا

4. سیم‌کشی با عایق دمای بالا (105°C)

5. کلید قطع اضطراری در دسترس

معیارهای تعویض اجباری:

• جریان نشتی > 50µA در ولتاژ نامی

• افزایش دمای کاری > 30°C نسبت به محیط

• هرگونه آسیب فیزیکی قابل مشاهده

• پس از جذب 50 پالس کامل (3000A)

• پس از 8 سال کار مداوم

 جمع‌بندی فنی نهایی

نقاط قوت 14D820:

1. تعادل عالی بین قیمت و عملکرد

2. سایز مناسب برای اکثر کاربردهای صنعتی

3. جریان پالس بالا نسبت به ابعاد

4. ولتاژ کاری بهینه برای شبکه‌های 400V

5. پاسخ سریع به اغلب transients صنعتی

نقاط ضعف:

1. ظرفیت خازنی بالا برای مدارات RF

2. عمر محدود در محیط‌های با پالس مکرر

3. نیاز به سیستم خنک‌کنندگی در جریان‌های بالا

راهکارهای بهبود:

1. استفاده موازی برای افزایش انرژی جذب

2. ترکیب با TVS دیود برای حفاظت دقیق

3. سیستم خنک‌کنندگی فعال در محیط‌های گرم

4. مانیتورینگ مداوم سلامت MOV

🎯 گاید نهایی انتخاب:

• ✅ برای تابلوهای برق صنعتی عمومی: انتخاب اول

• ✅ برای درایورهای موتور تا 5.5KW: عالی

• ✅ برای منابع تغذیه صنعتی: استاندارد

• ✅ برای سیستم‌های اتوماسیون: قابل اعتماد

• ✅ برای کاربردهای Outdoor با محافظت: مناسب

• ❌ برای تجهیزات پزشکی حیاتی: نیاز به گواهی خاص

• ❌ برای مدارات High-Frequency RF: ظرفیت خازنی بالا

• ❌ برای محیط‌های با پالس‌های مکرر شدید: عمر کوتاه

وریستور 14D820 یک سرباز خط مقدم قابل اعتماد در جنگ با ولتاژهای گذراست. این قطعه با طراحی بالغ و تست‌شده، سال‌هاست که در صنایع مختلف به خدمت گرفته می‌شود.

توصیه حرفه‌ای: همیشه 3 عدد اضافه در انبار نگه دارید. MOVها در بدترین زمان ممکن خراب می‌شوند و در دسترس نبودن جایگزین می‌تواند منجر به خسارات سنگین شود. همچنین مستندسازی کامل تاریخ نصب، بازرسی‌ها و رویدادها را فراموش نکنید.
