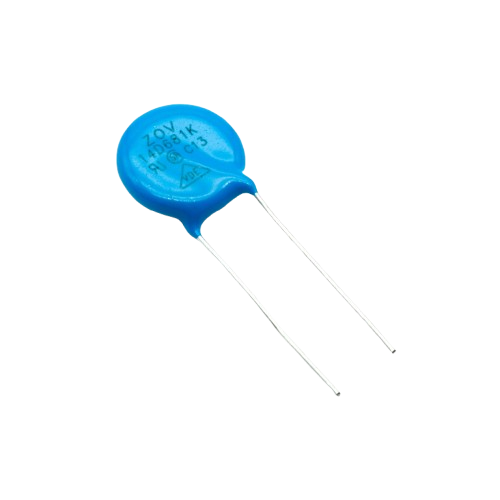

وریستور VDR 14D681 ORGINAL

معرفی جامع

وریستور 14D681 یک وریستور اکسید فلزی (MOV – Metal Oxide Varistor) با قطر 14mm است که به عنوان محافظ ولتاژ گذرای قابل اعتماد در سیستم‌های الکتریکی و الکترونیکی متوسط تا صنعتی استفاده می‌شود. این مدل تعادل بهینه‌ای بین اندازه، عملکرد و قیمت ارائه می‌دهد.

 کاربردهای اصلی

• منابع تغذیه سوئیچینگ صنعتی (تا 5KW)

• درایورهای موتور AC (3-7.5HP)

• سیستم‌های UPS متوسط

• تجهیزات مخابراتی و شبکه‌سازی

• کنترل‌کننده‌های PLC و اتوماسیون

• سیستم‌های روشنایی صنعتی

• ماشین‌آلات صنعتی متوسط

• تجهیزات پزشکی صنعتی

💡 ویژگی‌های کلیدی

✅ انرژی جذب بالا (185 ژول) برای سایز متوسط
✅ جریان پالس قوی (4500A)
✅ ولتاژ کاری بهینه برای شبکه‌های 380-400V AC
✅ زمان پاسخ فوق‌العاده سریع (<25ns)
✅ قیمت بهینه با عملکرد عالی

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی دقیق:

• قطر: 14.0mm ± 0.5mm

• ضخامت: 7.5mm ± 0.5mm

• فاصله پایه: 10.0mm ± 0.5mm

• قطر سیم: 0.8mm

• نوع پایه: Radial (قابل نصب عمودی یا افقی)

مشخصات الکتریکی عملیاتی:

• ولتاژ کاری پیوسته: تا 680V AC RMS

• ولتاژ اوج تکراری: تا 875V DC

• حداکثر جریان پالس (یکبار): 4500A (8/20µs)

• جریان پالس تکراری: 3000A (8/20µs)

• انرژی قابل جذب: 185 ژول

• تعداد پالس‌های مجاز: 100 پالس @ 3000A

• زمان پاسخ: 20-25 نانوثانیه

⚠️ محدودیت‌ها و نکات مهم استفاده

محدودیت‌های ذاتی:

• فرسودگی تدریجی با هر پالس جذب‌شده

• ظرفیت خازنی قابل توجه (محدودیت در مدارات RF)

• نیاز به خنک‌کاری مناسب در کاربردهای سنگین

• حساسیت به اضافه ولتاژهای طولانی‌مدت

ملاحظات طراحی حیاتی:

1. استفاده اجباری با فیوز حرارتی مناسب

2. نصب در نزدیک‌ترین نقطه به ورودی برق

3. طراحی PCB با هدایت حرارتی کافی

4. بررسی اثر ظرفیت خازنی در مدارات High-Frequency

5. استفاده از Conformal Coating در محیط‌های خورنده یا مرطوب

 شناسایی و تشخیص اصالت

شاخص‌های اصلی وریستور اورجینال 14D681:

• مارکینگ لیزری عمیق و ضدپاک‌شدگی

• بدنه سرامیکی با پوشش گلیز یکنواخت

• رنگ استاندارد (معمولاً آبی تیره)

• پایه‌های با کیفیت و قلع‌اندود یکسان

• ابعاد دقیق مطابق کاتالوگ (±0.5mm)

• بسته‌بندی ضداستاتیک و ضدرطوبت

• وجود گواهی کیفیت و شماره سریال

🏭 استانداردها و گواهی‌های کیفیت

• UL 1449 4th Edition Type 2

• IEC 61000-4-5 Level 4

• IEC 61643-11 Category C2

• EN 61643-11 (استاندارد اروپا)

• GB/T 18802.1 (استاندارد ملی چین)

• RoHS, REACH, CE Compliant

• ISO 9001:2015 & ISO 14001:2015 Certified

 تطبیق با سیستم‌های ولتاژ مختلف

بررسی تطبیق پذیری:

• 230V AC تک‌فاز: مناسب با حاشیه عالی

• 400V AC سه‌فاز: ایده‌آل (680V ≈ 1.7 × 400√2)

• 277/480V AC: نیاز به محاسبه دقیق

• 220/380V AC: بسیار مناسب

• 600V DC: در محدوده مجاز

 پروتکل‌های ایمنی و حفاظتی

خطرات شناسایی‌شده:

1. آتش‌سوزی ناشی از گرمای بیش از حد

2. انفجار در صورت اتصال کوتاه شدید

3. شکست عایقی و اتصال دائم

4. آسیب به تجهیزات مجاور از حرارت

اقدامات کنترلی الزامی:

1. محفظه با درجه IP20 حداقل

2. فاصله 15mm از مواد قابل اشتعال

3. سیستم تهویه مناسب

4. فیوز با مشخصات صحیح

5. برچسب‌های هشدار واضح

معیارهای تعویض اجباری:

• جریان نشتی > 40µA در ولتاژ نامی

• افزایش دمای کاری > 25°C نسبت به محیط

• هرگونه آسیب فیزیکی

• پس از جذب 50 پالس کامل (3000A)

• کاهش مقاومت عایقی به زیر 2MΩ

جمع‌بندی فنی و توصیه‌های نهایی

نقاط قوت برجسته:

1. تعادل عالی بین قیمت و عملکرد

2. انرژی جذب کافی برای اکثر کاربردهای صنعتی

3. سایز مناسب برای اکثر تابلوها و PCBها

4. ولتاژ کاری بهینه برای شبکه‌های صنعتی

5. قابلیت اطمینان بالا در شرایط نرمال

نقاط ضعف شناخته‌شده:

1. ظرفیت خازنی بالا برای مدارات RF

2. نیاز به طراحی حرارتی دقیق

3. عمر محدود در محیط‌های با پالس مکرر

4. حساسیت به نصب نادرست

استراتژی‌های بهبود:

1. استفاده موازی برای افزایش ظرفیت

2. ترکیب با TVS دیود برای حفاظت دقیق

3. سیستم مانیتورینگ ساده سلامت

4. طراحی حرارتی بهینه با هیت‌سینک

🎯 راهنمای نهایی انتخاب و استفاده:

انتخاب ایده‌آل برای:

• ✅ منابع تغذیه صنعتی تا 10KW

• ✅ درایورهای موتور تا 7.5KW

• ✅ سیستم‌های UPS تا 10KVA

• ✅ تابلوهای برق صنعتی

• ✅ تجهیزات اتوماسیون و کنترل

جایگزین مناسب‌تر:

• ❌ 10D681 اگر فضای بسیار محدود است

• ❌ 20D681 اگر نیاز به انرژی جذب بسیار بالاتر دارید

• ❌ 07D681 اگر فقط حفاظت پایه نیاز است

• ❌ SMD MOV اگر نصب خودکار ضروری است

وریستور 14D681 یک محافظ صنعتی استاندارد و قابل اعتماد است که سال‌ها در صنایع مختلف تست شده است. این قطعه تعادل بهینه‌ای بین عملکرد، قابلیت اطمینان و هزینه ارائه می‌دهد.

توصیه حرفه‌ای نهایی: در طراحی‌های جدید، همیشه جای کافی برای هیت‌سینک احتمالی در نظر بگیرید. هرگز MOV را تنها محافظ مدار نکنید – ترکیب با فیوز مناسب، TVS دیود و GDT در صورت نیاز ضروری است. برای محیط‌های صنعتی سخت، Conformal Coating با کیفیت صنعتی می‌تواند عمر قطعه را تا 50% افزایش دهد.
