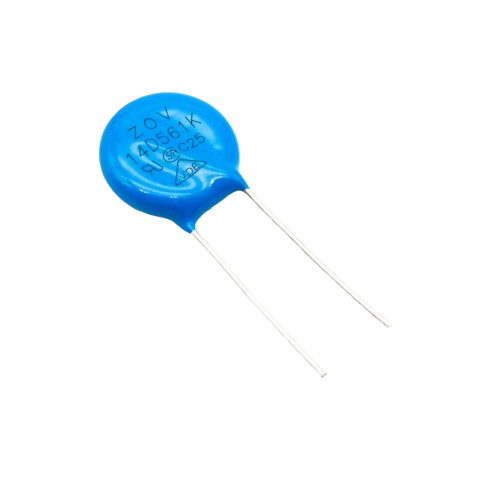

وریستور VDR 14D561 ORGINAL

 معرفی جامع

وریستور 14D561 یک وریستور اکسید فلزی (MOV – Metal Oxide Varistor) با قطر 14mm است که برای محافظت در برابر ولتاژهای گذرا در سیستم‌های الکتریکی با ولتاژ کاری پایین‌تر طراحی شده است. این مدل به طور خاص برای کاربردهای 230-240V AC و سیستم‌های DC مربوطه مناسب است.

کاربردهای اصلی

• سیستم‌های تک‌فاز 230V AC صنعتی

• منابع تغذیه سوئیچینگ تا 3KW

• درایورهای موتور تک‌فاز (تا 3HP)

• تجهیزات HVAC و تهویه مطبوع

• سیستم‌های روشنایی صنعتی

• تجهیزات پزشکی و آزمایشگاهی

• ماشین‌آلات کوچک و متوسط صنعتی

• سیستم‌های صوتی و تصویری حرفه‌ای

💡 ویژگی‌های کلیدی

✅ انرژی جذب بالا (185 ژول) برای ولتاژ پایین‌تر
✅ جریان پالس قوی (4500A)
✅ ولتاژ کاری بهینه برای شبکه‌های 230V AC
✅ زمان پاسخ فوق‌سریع (<25ns)
✅ قیمت اقتصادی با عملکرد عالی

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی دقیق:

• قطر: 14.0mm ± 0.5mm

• ضخامت: 7.5mm ± 0.5mm

• فاصله پایه: 10.0mm ± 0.5mm

• قطر سیم: 0.8mm

• نوع پایه: Radial (عمودی یا افقی)

مشخصات الکتریکی عملیاتی:

• ولتاژ کاری پیوسته: تا 560V AC RMS

• ولتاژ اوج تکراری: تا 710V DC

• حداکثر جریان پالس (یکبار): 4500A (8/20µs)

• جریان پالس تکراری: 3000A (8/20µs)

• انرژی قابل جذب: 185 ژول

• تعداد پالس‌های مجاز: 100 پالس @ 3000A

• زمان پاسخ: 20-25 نانوثانیه

⚠️ محدودیت‌ها و نکات مهم استفاده

محدودیت‌های ذاتی:

• ولتاژ کاری پایین‌تر نسبت به 14D681

• عدم مناسب بودن مستقیم برای شبکه 400V AC

• ظرفیت خازنی قابل توجه برای مدارات High-Frequency

• نیاز به طراحی حرارتی مناسب

ملاحظات طراحی حیاتی:

1. استفاده اجباری با فیوز مناسب

2. بررسی تطابق ولتاژ کاری با سیستم

3. طراحی PCB با هدایت حرارتی کافی

4. مطالعه اثر ظرفیت خازنی در مدارات حساس

5. نصب صحیح با رعایت فاصله‌های عایقی

 شناسایی و تشخیص اصالت

شاخص‌های اصلی وریستور اورجینال 14D561:

• مارکینگ لیزری واضح و دقیق

• بدنه سرامیکی با پوشش گلیز یکنواخت

• رنگ استاندارد (معمولاً آبی یا مشکی)

• پایه‌های با کیفیت و قلع‌اندود

• ابعاد دقیق مطابق دیتاشیت

• بسته‌بندی حرفه‌ای با اطلاعات کامل

• وجود گواهی کیفیت و ردیابی

🏭 استانداردها و گواهی‌های کیفیت

• UL 1449 4th Edition Type 2

• IEC 61000-4-5 Level 4

• IEC 61643-11 Category C2

• EN 61643-11 (استاندارد اروپا)

• GB/T 18802.1 (استاندارد ملی چین)

• RoHS, REACH, CE Compliant

• ISO 9001:2015 Certified

 تطبیق با سیستم‌های ولتاژ مختلف

بررسی تطبیق پذیری:

• 120V AC: حاشیه امنیت بالا (مناسب)

• 230V AC: ایده‌آل (560V ≈ 2.43 × 230√2)

• 240V AC: مناسب (560V ≈ 2.33 × 240√2)

• 400V AC: نامناسب (ولتاژ نامی پایین‌تر از نیاز)

• 480V AC: مطلقاً ممنوع

 پروتکل‌های ایمنی و هشدارها

خطرات شناسایی‌شده:

1. آتش‌سوزی در صورت اضافه ولتاژ مداوم

2. انفجار در صورت اتصال کوتاه با انرژی بالا

3. شکست عایقی در صورت استفاده در ولتاژ بالاتر از حد مجاز

4. آسیب به تجهیزات مجاور از حرارت

اقدامات کنترلی الزامی:

1. بررسی تطابق ولتاژ قبل از نصب

2. محفظه با درجه حفاظت IP20 حداقل

3. فاصله 10mm از مواد قابل اشتعال

4. سیستم تهویه مناسب

5. برچسب مشخصات فنی واضح

معیارهای تعویض اجباری:

• جریان نشتی > 30µA در ولتاژ نامی

• افزایش دمای کاری > 20°C نسبت به محیط

• هرگونه آسیب فیزیکی

• پس از جذب 50 پالس کامل (3000A)

• کاهش مقاومت عایقی به زیر 2MΩ
