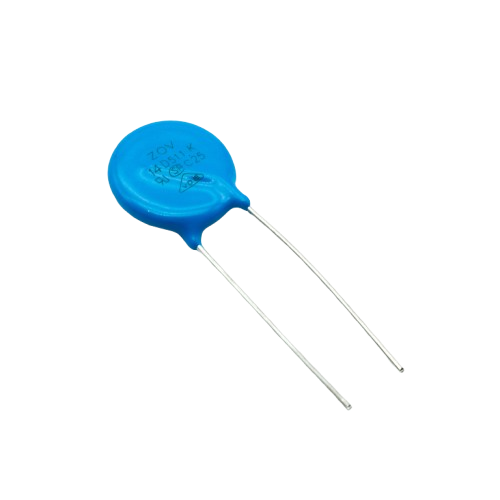

وریستور VDR 14D511 ORGINAL

معرفی جامع

وریستور 14D511 یک وریستور اکسید فلزی (MOV – Metal Oxide Varistor) با قطر 14mm است که برای محافظت در برابر ولتاژهای گذرا در سیستم‌های الکتریکی با ولتاژ متوسط پایین طراحی شده است. این مدل تعادل مناسبی بین اندازه، عملکرد و قیمت برای کاربردهای 230V AC ارائه می‌دهد.

 کاربردهای اصلی

• سیستم‌های تک‌فاز 230V AC صنعتی

• منابع تغذیه سوئیچینگ متوسط (1-3KW)

• درایورهای موتور تک‌فاز (تا 3HP)

• تجهیزات HVAC و تهویه مطبوع صنعتی

• سیستم‌های روشنایی صنعتی و تجاری

• تجهیزات پزشکی و آزمایشگاهی

• ماشین‌آلات کوچک و متوسط صنعتی

• سیستم‌های صوتی و تصویری حرفه‌ای

💡 ویژگی‌های کلیدی

✅ انرژی جذب بالا (185 ژول) برای سایز متوسط
✅ جریان پالس قوی (4500A)
✅ ولتاژ کاری بهینه برای شبکه‌های 230V AC با حاشیه عالی
✅ زمان پاسخ فوق‌سریع (<25ns)
✅ قیمت اقتصادی با عملکرد قابل اطمینان

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی دقیق:

• قطر: 14.0mm ± 0.5mm

• ضخامت: 7.5mm ± 0.5mm

• فاصله پایه: 10.0mm ± 0.5mm

• قطر سیم: 0.8mm

• نوع پایه: Radial (قابل نصب عمودی یا افقی)

مشخصات الکتریکی عملیاتی:

• ولتاژ کاری پیوسته: تا 510V AC RMS

• ولتاژ اوج تکراری: تا 650V DC

• حداکثر جریان پالس (یکبار): 4500A (8/20µs)

• جریان پالس تکراری: 3000A (8/20µs)

• انرژی قابل جذب: 185 ژول

• تعداد پالس‌های مجاز: 100 پالس @ 3000A

• زمان پاسخ: 20-25 نانوثانیه

⚠️ محدودیت‌ها و نکات مهم استفاده

محدودیت‌های ذاتی:

• ولتاژ کاری محدود به سیستم‌های تا 300V AC

• عدم مناسب بودن مستقیم برای شبکه 400V AC

• ظرفیت خازنی قابل توجه برای فرکانس‌های بالا

• نیاز به طراحی حرارتی مناسب در کاربردهای سنگین

ملاحظات طراحی حیاتی:

1. فقط برای سیستم‌های با ولتاژ زیر 300V AC استفاده شود

2. استفاده اجباری با فیوز مناسب

3. بررسی دقیق تطابق ولتاژ کاری با سیستم

4. طراحی PCB با هدایت حرارتی کافی

5. مطالعه اثر ظرفیت خازنی در مدارات حساس

 شناسایی و تشخیص اصالت

شاخص‌های اصلی وریستور اورجینال 14D511:

• مارکینگ لیزری واضح و دقیق

• بدنه سرامیکی با پوشش گلیز یکنواخت

• رنگ استاندارد (معمولاً آبی تیره)

• پایه‌های با کیفیت و قلع‌اندود یکسان

• ابعاد دقیق مطابق دیتاشیت

• بسته‌بندی حرفه‌ای با اطلاعات کامل

• وجود گواهی کیفیت و شماره سریال

🏭 استانداردها و گواهی‌های کیفیت

• UL 1449 4th Edition Type 2

• IEC 61000-4-5 Level 4

• IEC 61643-11 Category C2

• EN 61643-11 (استاندارد اروپا)

• GB/T 18802.1 (استاندارد ملی چین)

• RoHS, REACH, CE Compliant

• ISO 9001:2015 Certified

تطبیق با سیستم‌های ولتاژ مختلف

بررسی تطبیق پذیری:

• 120V AC: حاشیه امنیت بسیار بالا (مناسب)

• 230V AC: ایده‌آل (510V ≈ 2.22 × 230√2)

• 240V AC: مناسب (510V ≈ 2.13 × 240√2)

• 400V AC: نامناسب و خطرناک (ولتاژ نامی پایین‌تر از نیاز)

• 480V AC: مطلقاً ممنوع

 پروتکل‌های ایمنی و هشدارها

خطرات شناسایی‌شده:

1. آتش‌سوزی در صورت اضافه ولتاژ مداوم

2. انفجار در صورت اتصال کوتاه با انرژی بالا

3. شکست عایقی در صورت استفاده در ولتاژ بالاتر از حد مجاز

4. آسیب به تجهیزات مجاور از حرارت تولیدی

اقدامات کنترلی الزامی:

1. بررسی تطابق ولتاژ قبل از نصب

2. محفظه با درجه حفاظت IP20 حداقل

3. فاصله 10mm از مواد قابل اشتعال

4. سیستم تهویه مناسب برای دفع حرارت

5. برچسب مشخصات فنی واضح و خوانا

معیارهای تعویض اجباری:

• جریان نشتی > 30µA در ولتاژ نامی

• افزایش دمای کاری > 20°C نسبت به محیط

• هرگونه آسیب فیزیکی قابل مشاهده (ترک، تغییر رنگ، بادکردگی)

• پس از جذب 50 پالس کامل (3000A)

• کاهش مقاومت عایقی به زیر 2MΩ

• پس از 8 سال کار مداوم (حتی بدون نشانه خرابی)

 جمع‌بندی فنی و توصیه‌های نهایی

نقاط قوت برجسته 14D511:

1. حاشیه امنیت عالی برای شبکه‌های 230V AC (تقریباً 157%)

2. انرژی جذب کافی برای اکثر کاربردهای تک‌فاز صنعتی

3. سایز مناسب برای اکثر تابلوها و PCBهای صنعتی

4. قیمت بسیار اقتصادی نسبت به عملکرد

5. قابلیت اطمینان بالا در شرایط نرمال عملیاتی

نقاط ضعف شناخته‌شده:

1. عدم مناسب بودن برای شبکه 400V AC (محدودیت جدی)

2. ظرفیت خازنی تاثیرگذار در مدارات High-Frequency RF

3. نیاز به طراحی حرارتی دقیق در کاربردهای با جریان بالا

4. محدودیت در کاربردهای سه‌فاز مستقیم 400V

استراتژی‌های بهبود عملکرد:

1. استفاده موازی دو عدد 14D511 برای افزایش ظرفیت انرژی جذب

2. ترکیب با TVS دیود سریع برای حفاظت دقیق‌تر از قطعات حساس

3. سیستم مانیتورینگ سلامت MOV با اندازه‌گیری جریان نشتی

4. استفاده از هیت‌سینک در محیط‌های با دمای بالا یا کاربردهای سنگین

🎯 راهنمای نهایی انتخاب و استفاده:

انتخاب ایده‌آل برای:

• ✅ سیستم‌های تک‌فاز 230V AC صنعتی و تجاری

• ✅ منابع تغذیه سوئیچینگ تا 3KW

• ✅ تجهیزات HVAC، تهویه و برودتی

• ✅ سیستم‌های روشنایی صنعتی و تجاری

• ✅ ماشین‌آلات کوچک و متوسط صنعتی

انتخاب 14D681 به جای 14D511 اگر:

• ❌ سیستم 400V AC دارید (الزامی)

• ❌ نیاز به حاشیه امنیت کمتر دارید (برای شبکه‌های پایدار)

• ❌ احتمال ارتقاء سیستم به ولتاژ بالاتر وجود دارد

• ❌ در منطقه با نوسانات ولتاژ بسیار شدید هستید

جایگزین‌های مناسب در صورت نیاز:

• 14D471 برای ولتاژهای پایین‌تر (برای 208V AC)

• 14D681 برای ولتاژهای بالاتر (برای 400V AC)

• 10D511 اگر فضای نصب بسیار محدود است

• 20D511 اگر نیاز به انرژی جذب بسیار بیشتر دارید

وریستور 14D511 یک محافظ اقتصادی، قابل اعتماد و بالغ برای سیستم‌های تک‌فاز صنعتی و تجاری است. این قطعه دهه‌ها در کاربردهای متنوع تست شده و عملکرد ثابت و قابل پیش‌بینی از خود نشان داده است.

توصیه حرفه‌ای نهایی: در مناطقی با نوسانات ولتاژ شدید یا فعالیت رعد و برق زیاد، همیشه از MOV با حاشیه امنیت بالاتر استفاده کنید. هرگز 14D511 را برای شبکه 400V AC به کار نبرید – این کار نه تنها بی‌اثر است، بلکه خطر جدی برای تجهیزات و پرسنل ایجاد می‌کند.

برای کاربردهای حیاتی، سیستم حفاظتی لایه‌ای طراحی کنید که شامل GDT (برای صاعقه)، MOV (برای انرژی)، TVS دیود (برای سرعت) باشد. همچنین همیشه حداقل 2 عدد اضافه از همان مدل در انبار نگه دارید – خرابی MOV معمولاً در بدترین زمان ممکن اتفاق می‌افتد.

نکته نهایی مهم: MOVها قطعات مصرفی هستند و عمر محدود دارند. برنامه‌ریزی برای تعویض دوره‌ای پیشگیرانه بسیار ارزان‌تر از تعمیرات پس از آسیب است.
