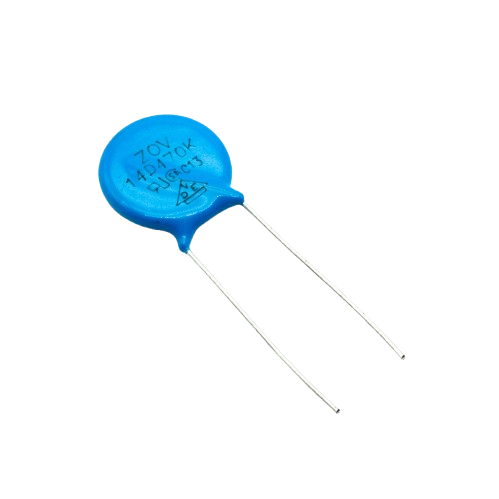

وریستور VDR 14D470 ORGINAL

معرفی جامع

وریستور 14D470 یک وریستور اکسید فلزی (MOV – Metal Oxide Varistor) با قطر 14mm است که برای محافظت در برابر ولتاژهای گذرا در سیستم‌های الکتریکی با ولتاژ متوسط‌پایین طراحی شده است. این مدل یکی از پرکاربردترین وریستورها برای سیستم‌های 208-240V AC است.

 کاربردهای اصلی

• سیستم‌های تک‌فاز 208-240V AC صنعتی

• منابع تغذیه سوئیچینگ متوسط (1-5KW)

• درایورهای موتور تک‌فاز (تا 5HP)

• تجهیزات HVAC صنعتی و تجاری

• سیستم‌های روشنایی صنعتی و استادیومی

• تجهیزات پزشکی و آزمایشگاهی

• ماشین‌آلات صنعتی با کنترل‌کننده‌های حساس

• سیستم‌های صوتی و تصویری حرفه‌ای

💡 ویژگی‌های کلیدی

✅ انرژی جذب بالا (185 ژول) برای سایز متوسط
✅ جریان پالس قوی (4500A)
✅ ولتاژ کاری بهینه برای شبکه‌های 208-240V AC
✅ زمان پاسخ فوق‌سریع (<25ns)
✅ قیمت اقتصادی با عملکرد عالی

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی دقیق:

• قطر: 14.0mm ± 0.5mm

• ضخامت: 7.5mm ± 0.5mm

• فاصله پایه: 10.0mm ± 0.5mm

• قطر سیم: 0.8mm

• نوع پایه: Radial (قابل نصب عمودی یا افقی)

مشخصات الکتریکی عملیاتی:

• ولتاژ کاری پیوسته: تا 470V AC RMS

• ولتاژ اوج تکراری: تا 615V DC

• حداکثر جریان پالس (یکبار): 4500A (8/20µs)

• جریان پالس تکراری: 3000A (8/20µs)

• انرژی قابل جذب: 185 ژول

• تعداد پالس‌های مجاز: 100 پالس @ 3000A

• زمان پاسخ: 20-25 نانوثانیه

⚠️ محدودیت‌ها و نکات مهم استفاده

محدودیت‌های ذاتی:

• ولتاژ کاری محدود به سیستم‌های تا 277V AC

• عدم مناسب بودن مستقیم برای شبکه 400V AC

• ظرفیت خازنی قابل توجه برای فرکانس‌های بالای 100kHz

• نیاز به طراحی حرارتی مناسب در جریان‌های بالا

ملاحظات طراحی حیاتی:

1. استفاده فقط در سیستم‌های با ولتاژ زیر 277V AC

2. استفاده اجباری با فیوز مناسب (Fast-blow برای مدارات حساس)

3. بررسی دقیق تطابق ولتاژ کاری با سیستم

4. طراحی PCB با مسیرهای مسی عریض برای هدایت حرارتی

5. مطالعه اثر ظرفیت خازنی در مدارات High-Speed دیجیتال

شناسایی و تشخیص اصالت

شاخص‌های اصلی وریستور اورجینال 14D470:

• مارکینگ لیزری واضح و ضدپاک‌شدگی

• بدنه سرامیکی با پوشش گلیز یکنواخت

• رنگ استاندارد (معمولاً آبی تیره یا مشکی)

• پایه‌های با کیفیت و قلع‌اندود یکسان

• ابعاد دقیق مطابق دیتاشیت (±0.3mm تلورانس)

• بسته‌بندی ضداستاتیک با سیلیکاژل

• وجود گواهی کیفیت COC و شماره ردیابی

🏭 استانداردها و گواهی‌های کیفیت

• UL 1449 4th Edition Type 2

• IEC 61000-4-5 Level 4

• IEC 61643-11 Category C2

• EN 61643-11 (استاندارد اروپا)

• GB/T 18802.1 (استاندارد ملی چین)

• RoHS, REACH, CE Compliant

• ISO 9001:2015 Certified

 تطبیق با سیستم‌های ولتاژ مختلف

بررسی تطبیق پذیری:

• 120V AC: حاشیه امنیت بسیار بالا (مناسب)

• 208V AC: ایده‌آل (470V ≈ 2.26 × 208√2)

• 230V AC: مناسب (470V ≈ 2.04 × 230√2)

• 240V AC: حداقل حاشیه (470V ≈ 1.96 × 240√2)

• 400V AC: نامناسب و خطرناک

• 480V AC: مطلقاً ممنوع

پروتکل‌های ایمنی و هشدارها

خطرات شناسایی‌شده:

1. آتش‌سوزی در صورت اضافه ولتاژ مداوم

2. انفجار در صورت اتصال کوتاه با انرژی بالا

3. شکست عایقی در صورت استفاده در ولتاژ بالاتر از حد مجاز

4. آسیب به قطعات حساس مجاور از حرارت تولیدی

اقدامات کنترلی الزامی:

1. تست تطابق ولتاژ با استفاده از مولتی‌متر True RMS قبل از نصب

2. محفظه با درجه حفاظت IP20 حداقل، IP54 برای محیط‌های صنعتی

3. فاصله 10mm از مواد قابل اشتعال، 20mm برای کاربردهای High-Power

4. سیستم تهویه طبیعی یا اجباری برای دفع حرارت

5. برچسب مشخصات فنی واضح شامل تاریخ نصب و تاریخ تعویض بعدی

معیارهای تعویض اجباری:

• جریان نشتی > 30µA در ولتاژ نامی

• افزایش دمای کاری > 25°C نسبت به محیط (در بار نامی)

• هرگونه آسیب فیزیکی قابل مشاهده (ترک > 1mm، تغییر رنگ شدید)

• پس از جذب 50 پالس کامل (3000A) یا 10 پالس حداکثر (4500A)

• کاهش مقاومت عایقی به زیر 2MΩ در 500V DC

• پس از 8 سال کار مداوم در محیط‌های معمولی

جمع‌بندی فنی و توصیه‌های نهایی

نقاط قوت برجسته 14D470:

1. حاشیه امنیت عالی برای شبکه‌های 208-240V AC (139-160%)

2. انرژی جذب کافی برای اکثر کاربردهای تجاری و صنعتی

3. سایز مناسب برای اکثر تابلوها و PCBهای صنعتی

4. قیمت بسیار اقتصادی نسبت به عملکرد ارائه‌شده

5. قابلیت اطمینان بالا در شرایط نرمال عملیاتی

نقاط ضعف شناخته‌شده:

1. عدم مناسب بودن برای شبکه 400V AC (محدودیت جدی)

2. ظرفیت خازنی تاثیرگذار در مدارات High-Frequency RF (>100kHz)

3. نیاز به طراحی حرارتی دقیق در کاربردهای با جریان بالا (>20A)

4. حساسیت به نصب نادرست (خمش بیش از حد پایه‌ها)

استراتژی‌های بهبود عملکرد:

1. استفاده موازی دو عدد 14D470 برای افزایش ظرفیت انرژی جذب به 370J

2. ترکیب با TVS دیود سریع (مانند 1.5KE440A) برای حفاظت دقیق‌تر

3. سیستم مانیتورینگ سلامت MOV با اندازه‌گیری جریان نشتی و دما

4. استفاده از هیت‌سینک آلومینیومی در محیط‌های با دمای بالا یا کاربردهای سنگین

🎯 راهنمای نهایی انتخاب و استفاده:

انتخاب ایده‌آل برای:

• ✅ سیستم‌های تک‌فاز 208-240V AC صنعتی و تجاری

• ✅ منابع تغذیه سوئیچینگ تا 5KW

• ✅ تجهیزات HVAC تجاری و صنعتی

• ✅ سیستم‌های روشنایی صنعتی، تجاری و استادیومی

• ✅ ماشین‌آلات صنعتی با کنترل‌کننده‌های الکترونیکی

انتخاب 14D511 به جای 14D470 اگر:

• ❌ سیستم 230V AC با نوسانات شدید ولتاژ دارید (نیاز به حاشیه بیشتر)

• ❌ در منطقه با کیفیت برق بسیار ضعیف هستید

• ❌ تجهیزات بسیار حساس و گران‌قیمت نیاز به حفاظت دارند

• ❌ احتمال افزایش ولتاژ شبکه وجود دارد

انتخاب 14D431 به جای 14D470 اگر:

• ✅ سیستم 208V AC با کیفیت برق عالی دارید

• ✅ نیاز به کاهش هزینه دارید

• ✅ فضای نصب بسیار محدود است

• ✅ کاربرد کم‌توان و غیرحیاتی است

جایگزین‌های مناسب در صورت نیاز:

• 14D431 برای ولتاژهای پایین‌تر (برای 120/208V AC)

• 14D511 برای ولتاژهای بالاتر (برای 230/240V AC با حاشیه بیشتر)

• 10D470 اگر فضای نصب بسیار محدود است

• 20D470 اگر نیاز به انرژی جذب بسیار بیشتر دارید

وریستور 14D470 یک محافظ متعادل، قابل اعتماد و اقتصادی برای سیستم‌های تجاری و صنعتی با ولتاژ متوسط‌پایین است. این قطعه دهه‌ها در کاربردهای متنوع تست شده و عملکرد ثابت و قابل پیش‌بینی از خود نشان داده است.

توصیه حرفه‌ای نهایی: قبل از انتخاب 14D470، آنالیز کامل کیفیت برق محل انجام دهید. اندازه‌گیری ولتاژ RMS، فرکانس، هارمونیک‌ها و transients با آنالایزر کیفیت برق می‌تواند تصمیم بهینه‌تری ارائه دهد. همچنین همیشه نمونه‌ای از برق شبکه را برای 24-48 ساعت مانیتور کنید تا الگوی واقعی نوسانات مشخص شود.

برای کاربردهای حیاتی، سیستم حفاظتی دو مرحله‌ای طراحی کنید: مرحله اول (ورودی) با MOV برای جذب انرژی و مرحله دوم (نزدیک بار) با TVS دیود برای سرعت پاسخ. همچنین همیشه 10-20% اضافه ظرفیت در نظر بگیرید – تخمین‌های مهندسی محافظه‌کارانه هرگز ضرر ندارند.

هشدار مهم: MOVها قطعات فداکار (Sacrificial) هستند. برنامه‌ریزی برای تعویض دوره‌ای پیشگیرانه بر اساس تعداد پالس جذب‌شده، ساعات کارکرد و شرایط محیطی بسیار ارزان‌تر از تعمیرات تجهیزات آسیب‌دیده است. مستندسازی کامل تاریخ نصب، بازرسی‌ها و رویدادها را فراموش نکنید – این اطلاعات برای تحلیل علل ریشه‌ای و بهبود مستمر سیستم حیاتی است.
