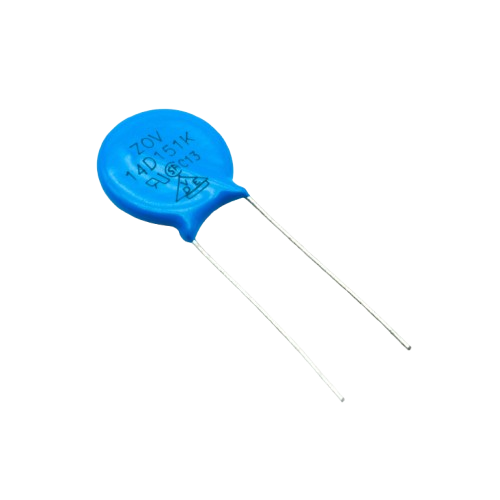

وریستور VDR 14D151 ORGINAL

وریستور VDR 14D151 ORGINAL – مشخصات فنی جامع

این مدل یک وریستور اکسید فلزی (MOV) با سایز متوسط اما ولتاژ کاری نسبتاً پایین است که برای محافظت در سیستم‌های DC با ولتاژ متوسط و AC با ولتاژ پایین طراحی شده است.

رمزگشایی نامگذاری 14D151

• 14: قطر قطعه = 14mm (سایز متوسط)

• D: شکل پایه = دیسک (Disc)

• 151: ولتاژ نامی DC = 150V (معمولاً به صورت 150V شناخته می‌شود)

• ولتاژ معادل AC: ولتاژ نامی AC این قطعه حدود 95V~ است.

• هشدار: این مدل برای سیستم‌های 220V AC استاندارد مناسب نیست.

🎯 کاربردهای اصلی VDR 14D151

این وریستور به دلیل سایز 14mm و ولتاژ نامی 150VDC، برای کاربردهای صنعتی و خاص استفاده می‌شود:

1. سیستم‌های DC صنعتی:

• سیستم‌های باتری 120VDC (مانند برخی UPSهای بزرگ، سیستم‌های تلکام)

• باس DC در درایوهای موتور 110-130VDC

• سیستم‌های کنترل صنعتی با منبع تغذیه 125VDC

• محافظت در سیستم‌های ترمز دینامیکی موتورهای DC

2. سیستم‌های AC کم‌ولتاژ:

• سیستم‌های 48VAC صنعتی (با حاشیه امنیت عالی)

• ترانسفورماتورهای ایزوله با خروجی 24VAC تا 75VAC

• سیستم‌های کنترل نور تئاتر و استودیو (دیمرهای صنعتی)

• ماشین‌های جوش مقاومتی (Spot Welding) با ترانسفورماتور کم‌ولتاژ

3. کاربردهای ویژه:

• محافظت در سیستم‌های راه‌آهن (کنترل سیگنالینگ)

• تجهیزات مخابراتی با منبع تغذیه -48VDC (محافظت در برابر معکوس شدن پلاریته)

• سیستم‌های صوتی حرفه‌ای با ولتاژ تغذیه بالا

ویژگی‌های متمایز 14D151

• ✅ انرژی جذب خوب (35-50 ژول): نسبت به مدل‌های 10mm و 7mm انرژی جذب بسیار بالاتری دارد

• ✅ سایز مناسب برای اتلاف حرارت: قطر 14mm امکان اتلاف حرارت بهتر را فراهم می‌کند

• ✅ مناسب برای محیط‌های صنعتی: تحمل جریان پالس بالا (4000-5000A)

• ⚠️ ولتاژ کاری محدود: فقط برای سیستم‌های با ولتاژ پایین تا متوسط مناسب است

• ⚠️ ظرفیت خازنی نسبتاً بالا: ممکن است در مدارات فرکانس بالا تأثیرگذار باشد

 هشدارهای ایمنی و محدودیت‌ها

1. ممنوعیت برای برق 220V شهری: ولتاژ پیک 220VAC (~311V) بسیار بالاتر از ولتاژ کلپ (~260V) است.

2. حداکثر ولتاژ کاری: برای ولتاژهای DC نباید از 125V تجاوز کند (با حاشیه امنیت 20%).

3. فیوز حتماً الزامی: باید با فیوز مناسب با جریان مدار سری شود.

4. عدم استفاده در خطوط 110VAC استاندارد: ولتاژ پیک 110VAC (~155V) بسیار نزدیک به ولتاژ کاری است.

5. خنک‌کاری: در جریان‌های بالا نیاز به در نظر گرفتن خنک‌کاری دارد.

🔎 روش تشخیص سلامت و اصالت

تست سلامت:

1. مولتی‌متر روی بالاترین رنج مقاومت

2. اندازه‌گیری بین دو پایه

3. سالم: OL (مقاومت بی‌نهایت)

4. مشکوک: مقاومت بین 1MΩ تا 10MΩ

5. خراب: مقاومت زیر 1MΩ یا اتصال کوتاه

تشخیص اصل بودن:

• مارکینگ: “14D151” باید واضح، عمیق و خوانا باشد

• بدنه: سرامیک با کیفیت، پوشش گلیز براق و یکنواخت

• پایه‌ها: پایه‌های کلفت و محکم با قلع‌اندود یکنواخت

• ابعاد: قطر دقیقاً 14mm ± 0.5mm

• وزن: حدود 8-10 گرم (سنگین‌تر از مدل‌های 10mm)

📈 کاربردهای صنعتی واقعی

1. صنعت مخابرات:

• محافظت ورودی رک‌های مخابراتی با تغذیه -48VDC

• حفاظت در برابر surges در خطوط ارتباطی

2. اتوماسیون صنعتی:

• محافظت درایوهای سروو موتور با ولتاژ باس 130VDC

• سیستم‌های کنترل حرکت (Motion Control)

3. انرژی‌های تجدیدپذیر:

• محافظت در سیستم‌های بادی کوچک

• کنترلرهای شارژ برای باتری‌های 120VDC

4. حمل و نقل:

• سیستم‌های الکتریکی در وسایل نقلیه ویژه

• تجهیزات کنترل ریلی

💰 تحلیل قیمت و صرفه اقتصادی

• قیمت نسبی: متوسط (ارزان‌تر از 14D220، گران‌تر از 14D101)

• صرفه اقتصادی: برای کاربردهای خاص بسیار مقرون‌به‌صرفه است

• در دسترس بودن: نسبتاً در دسترس، اما نه به اندازه مدل‌های 220V

💎 جمع‌بندی نهایی و راهنمای انتخاب

وریستور VDR 14D151 یک انتخاب عالی است برای:

1. سیستم‌های DC صنعتی در محدوده 100-130VDC

2. سیستم‌های AC با ولتاژ 48-75VAC

3. کاربردهایی که نیاز به انرژی جذب بالا دارند اما ولتاژ کاری پایین است

4. محیط‌های صنعتی با نوسانات ولتاژ متناوب

این مدل را انتخاب نکنید اگر:

1. سیستم شما 220VAC یا 110VAC استاندارد است

2. به محافظت برای برق شهری نیاز دارید

3. فضای نصب بسیار محدود دارید (14mm نسبتاً بزرگ است)

4. نیاز به محافظت برای ولتاژهای زیر 48V دارید

نکات نصب و نگهداری

1. فاصله گذاری: حداقل 5mm از قطعات دیگر فاصله دهید

2. تهویه: در جریان‌های بالا، تهویه مناسب در نظر بگیرید

3. بازرسی دوره‌ای: هر 6 ماه یکبار از نظر فیزیکی بررسی شود

4. تست عملکرد: سالی یکبار با تستر مخصوص وریستور بررسی شود

5. نصب روی هیت‌سینک: در جریان‌های پیوسته بالا، روی هیت‌سینک نصب شود

نکته فنی مهم: برای سیستم‌های DC، همیشه پلاریته را رعایت کنید. اگرچه MOV معمولاً غیرقطبی است، اما در DC جریان نشتی ممکن است تحت تأثیر پلاریته قرار گیرد.

این وریستور یک ابزار تخصصی برای کاربردهای خاص است و در جای خود می‌تواند کارایی عالی داشته باشد، اما برای مصارف عمومی خانگی مناسب نیست.
