وریستور VDR 10D681 ORGINAL

معرفی جامع

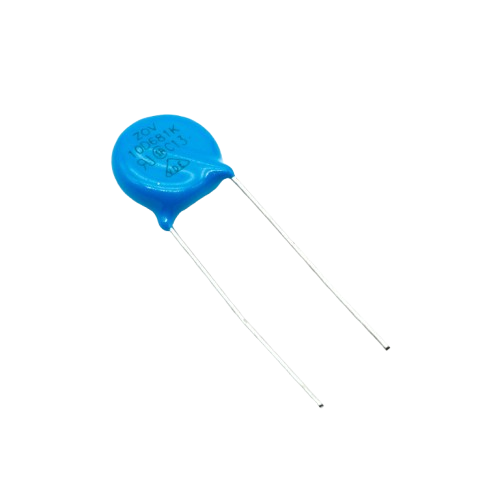

وریستور 10D681 یک وریستور اکسید فلزی (MOV – Metal Oxide Varistor) با قطر 10mm است که برای محافظت در برابر ولتاژهای گذرا (Transient Voltage Suppression) در کاربردهای الکترونیکی و الکتریکی با فضای محدود طراحی شده است. این مدل ترکیبی از عملکرد خوب و اندازه فشرده ارائه می‌دهد.

 کاربردهای اصلی

• منابع تغذیه سوئیچینگ کوچک تا متوسط

• کنترل‌کننده‌های صنعتی جمع‌وجور

• مدارات قدرت الکترونیک مصرفی

• ماژول‌های اینورتر و درایور

• تجهیزات مخابراتی و شبکه

• سیستم‌های روشنایی LED صنعتی

• دستگاه‌های اندازه‌گیری و ابزار دقیق

• محصولات Embedded و IoT صنعتی

💡 ویژگی‌های کلیدی

✅ سایز فشرده با عملکرد قابل توجه
✅ مناسب برای نصب روی PCB با تراکم متوسط
✅ جریان پالس مناسب برای اکثر کاربردها
✅ ولتاژ کاری ایده‌آل برای شبکه‌های 380V AC
✅ قیمت اقتصادی با قابلیت اطمینان خوب

🔌 مشخصات فنی کاربردی

ابعاد فیزیکی دقیق:

• قطر: 10.0mm ± 0.5mm

• ضخامت: 6.0mm ± 0.5mm

• فاصله پایه: 7.5mm ± 0.5mm

• قطر سیم: 0.6mm

• نوع پایه: Radial، معمولاً برای نصب عمودی

مشخصات الکتریکی عملیاتی:

• ولتاژ کاری پیوسته: تا 680V AC RMS

• ولتاژ اوج تکراری: تا 875V DC

• حداکثر جریان پالس (یکبار): 2500A (8/20µs)

• جریان پالس تکراری: 1600A (8/20µs)

• انرژی قابل جذب: 70 ژول

• تعداد پالس‌های مجاز: 100 پالس @ 1600A

• زمان پاسخ: 20-25 نانوثانیه

⚠️ محدودیت‌ها و ملاحظات مهم

محدودیت‌های ذاتی:

• انرژی جذب محدود نسبت به مدل‌های بزرگ‌تر

• ظرفیت خازنی نسبتاً بالا برای فرکانس‌های RF

• تحمل حرارتی پایین‌تر نسبت به سایزهای بزرگ

• نیاز به طراحی PCB دقیق برای دفع حرارت

نکات طراحی حیاتی:

1. استفاده اجباری با فیوز متناسب با جریان بار

2. نصب در محل با تهویه مناسب روی PCB

3. در نظر گرفتن فضای کافی برای انبساط حرارتی

4. بررسی اثر ظرفیت خازنی در مدارات High-Speed

5. استفاده از پوشش محافظ در محیط‌های مرطوب یا خورنده

شناسایی و تشخیص اصالت

شاخص‌های اصلی وریستور اورجینال 10D681:

• مارکینگ لیزری دقیق و عمیق

• بدنه سرامیکی با پوشش گلیز یکنواخت

• رنگ استاندارد (معمولاً آبی یا مشکی)

• پایه‌های با کیفیت و قلع‌اندود یکسان

• ابعاد دقیق مطابق کاتالوگ

• بسته‌بندی ضداستاتیک و ضدرطوبت

• وجود شماره سریال و کد تولید

🏭 استانداردها و گواهی‌ها

• UL 1449 3rd/4th Edition Type 2/3

• IEC 61000-4-5 Level 3/4

• IEC 61643-11 Category C2

• GB/T 18802.1 (استاندارد ملی چین)

• EN 61643-11 (استاندارد اروپا)

• RoHS, REACH, CE Compliant

• ISO 9001:2015 Certified

 تطبیق با سیستم‌های ولتاژ مختلف

بررسی تطبیق پذیری:

• 230V AC تک‌فاز: مناسب با حاشیه خوب

• 400V AC سه‌فاز: ایده‌آل (680V ≈ 1.7 × 400√2)

• 277/480V AC: نیاز به محاسبه دقیق حاشیه

• 220/380V AC: بسیار مناسب

• 600V DC: در حد مجاز با حاشیه مناسب

 پروتکل‌های ایمنی و حفاظتی

خطرات شناسایی‌شده:

1. آتش‌سوزی ناشی از گرمای بیش از حد

2. شکست دی‌الکتریک و اتصال کوتاه

3. پرتاب ذرات در صورت انفجار

4. آسیب به قطعات مجاور از حرارت

اقدامات کنترلی الزامی:

1. محفظه با درجه IP20 حداقل

2. فاصله 10mm از مواد قابل اشتعال

3. سیستم تهویه طبیعی یا اجباری

4. فیوز با مشخصات صحیح

5. برچسب‌های هشدار و مشخصات فنی

شاخص‌های تعویض اجباری:

• جریان نشتی > 30µA در ولتاژ نامی

• افزایش دمای کاری > 20°C نسبت به محیط

• هرگونه آسیب فیزیکی قابل مشاهده

• پس از جذب 2 پالس کامل (1600A)

• کاهش مقاومت عایقی به زیر 1MΩ

جمع‌بندی فنی و توصیه‌های نهایی

نقاط قوت برجسته:

1. تعادل عالی بین سایز و عملکرد

2. قیمت بسیار رقابتی

3. سهولت نصب روی PCB

4. ولتاژ کاری بهینه برای اکثر کاربردهای صنعتی

5. قابلیت اطمینان تأییدشده

محدودیت‌های قابل توجه:

1. انرژی جذب محدود برای حوادث شدید

2. ظرفیت خازنی تاثیرگذار در مدارات RF

3. محدودیت در دفع حرارت به دلیل سایز کوچک

4. عمر کوتاه‌تر در محیط‌های با استرس بالا

استراتژی‌های بهبود عملکرد:

1. استفاده موازی برای افزایش ظرفیت

2. ترکیب با TVS دیود برای حفاظت دقیق‌تر

3. طراحی PCB با هدایت حرارتی بهینه

4. سیستم مانیتورینگ ساده جریان نشتی

🎯 راهنمای نهایی انتخاب:

انتخاب ایده‌آل برای:

• ✅ منابع تغذیه صنعتی تا 1KW

• ✅ کنترل‌کننده‌های جمع‌وجور

• ✅ تجهیزات Embedded صنعتی

• ✅ سیستم‌های روشنایی LED

• ✅ پروژه‌های با محدودیت فضا و بودجه

جایگزین مناسب‌تر:

• ❌ 14D681 اگر نیاز به انرژی جذب بیشتر دارید

• ❌ 07D681 اگر فضای بسیار محدود است

• ❌ 20D681 اگر جریان پالس بالاتر نیاز است

• ❌ SMD MOV اگر نصب خودکار مورد نیاز است

وریستور 10D681 یک محافظ همه‌کاره و اقتصادی برای اکثر کاربردهای صنعتی معمولی است. این قطعه سال‌ها تجربه عملیاتی موفق در صنایع مختلف دارد.

توصیه حرفه‌ای نهایی: در طراحی‌های جدید، همیشه فضای اضافی برای ارتقاء به 14D681 در نظر بگیرید. همچنین هرگز MOV را تنها محافظ مدار نکنید – ترکیب با فیوز مناسب و TVS دیود ضروری است. برای محیط‌های چالش‌برانگیز، Conformal Coating با کیفیت می‌تواند عمر قطعه را به طور چشمگیری افزایش دهد.
