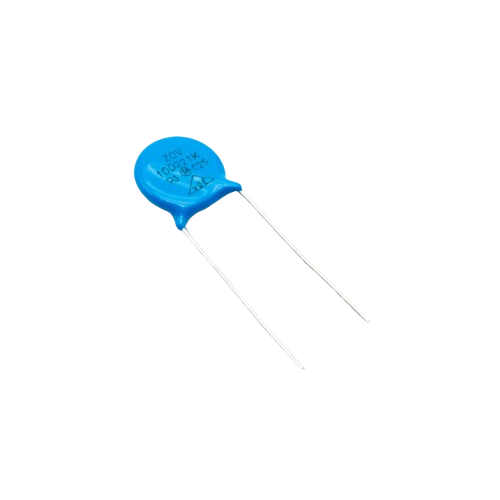

وریستور VDR 10D221 ORGINAL

وریستور VDR 10D221 ORGINAL – مشخصات فنی جامع

این مدل یک وریستور اکسید فلزی (MOV) کامپکت و پرکاربرد با قطر 10mm است که برای محافظت مدارات الکترونیکی حساس در برابر ولتاژهای گذرا در محدوده ولتاژ پایین تا متوسط AC و DC طراحی شده است.

کاربردهای اصلی VDR 10D221

این وریستور کوچک اما قدرتمند برای حفاظت در مدارات الکترونیکی با ولتاژ 110V – 250V AC استفاده می‌شود:

• محافظت ورودی منبع تغذیه سوئیچینگ (SMPS) لوازم الکترونیکی

• تلویزیون، مانیتور، دستگاه‌های صوتی و تصویری

• شارژرهای لپ تاپ و آداپتورهای AC/DC

• بردهای کنترل الکترونیکی لوازم خانگی (ماشین لباسشویی، یخچال، مایکروویو)

• محافظت رله‌ها و کنتاکتورها در تابلوهای کنترل کوچک

• سیستم‌های روشنایی LED با درایور AC

• دستگاه‌های پزشکی و آزمایشگاهی با ورودی برق شهری

💡 ویژگی‌های کلیدی و نکات مهم

• ✅ سایز کامپکت: مناسب برای نصب روی PCB در فضای محدود.

• ✅ اقتصادی و در دسترس: قیمت بسیار مناسب برای حجم تولید بالا.

• ✅ محافظت مؤثر در سطح مدار: برای اکثر کاربردهای الکترونیکی عمومی کافی است.

• ⚠️ ظرفیت خازنی: ممکن است در مدارات فرکانس بالا (RF) تأثیرگذار باشد.

• ⚠️ انرژی جذب محدود: برای محیط‌های با نوسانات بسیار شدید (صاعقه مستقیم) کافی نیست.

• ❌ برای حفاظت ورودی تابلوهای برق صنعتی سنگین توصیه نمی‌شود.

 هشدارهای ایمنی و محدودیت‌ها

1. حتماً با یک فیوز سریع (Fast-Acting Fuse) سری شود تا در صورت خرابی و اتصال کوتاه، مدار قطع شود.

2. ‌تخریب بر اثر پالس‌های مکرر یا بسیار قوی: این مدل به دلیل سایز کوچک، تحمل کمتری نسبت به مدل‌های 14mm یا 20mm دارد.

3. افزایش جریان نشتی با دما: در دمای کاری بالا، جریان نشتی افزایش می‌یابد که در طراحی باید لحاظ شود.

4. خارج شدن از مشخصه (Degradation): پس از عبور پالس‌های متعدد، ولتاژ کلپ ممکن است کاهش یابد. در کاربردهای حیاتی، تعویض دوره‌ای توصیه می‌شود.

🔎 روش تست سلامت و تشخیص اصل بودن

تست سلامت با مولتی‌متر دیجیتال:

1. مولتی‌متر را روی بالاترین رنج مقاومت (مثلاً 20MΩ یا 200MΩ) قرار دهید.

2. پراب‌ها را به پایه‌های وریستور وصل کنید (قطبیت مهم نیست).

3. نتیجه مطلوب: مقاومت باید بی‌نهایت (OL) یا بسیار بالا (>> 1MΩ) نشان داده شود.

4. نتیجه نامطلوب (وریستور خراب): مقاومت کم (چند کیلواهم، اهم یا صفر) نشانه خرابی و اتصال کوتاه است.

تشخیص اصل بودن (اورجینال):

• نوشته‌ها: مارک “10D221” یا “10D220K” باید به وضوح و عمق کافی بر روی بدنه حک شده باشد.

• بدنه: سرامیک با کیفیت، پوشش گلیز یا رزین اپوکسی یکنواخت، بدون ترک یا حباب.

• پایه‌ها: قلع‌اندود یکنواخت، بدون اکسیداسیون، با استحکام مکانیکی خوب.

• بسته‌بندی: قطعات اصلی معمولاً در نوارهای بلستر (Blister Tape) یا ریلی و در بسته‌های ضد رطوبت عرضه می‌شوند.

 جمع‌بندی نهایی و راهنمای انتخاب

وریستور VDR 10D221 یک سرباز کوچک اما ضروری در خط مقدم حفاظت مدارات الکترونیکی است.

این مدل را انتخاب کنید اگر:

• فضای روی PCB شما محدود است.

• طراحی شما برای مصارف الکترونیکی عمومی (لوازم خانگی، اداری، مصرفی) است.

• به یک محافظ مقرون‌به‌صرفه و قابل اطمینان برای ولتاژ 220V نیاز دارید.

• انتظار پالس‌های شدید مستقیم رعد و برق را ندارید.

به مدل بزرگتر (14D220 یا 20D391) ارتقا دهید اگر:

• دستگاه شما در محیط صنعتی با نویز و نوسانات قوی کار می‌کند.

• ورودی مستقیم برق سه‌فاز یا موتورهای القایی بزرگ دارید.

• دستگاه حیاتی و گران‌قیمت است و نیاز به حاشیه امنیت بیشتری دارید.

• در منطقه‌ای با تعداد زیاد رعد و برق زندگی یا کار می‌کنید.

نکته نهایی: همیشه در طراحی، یک فیوز مناسب به صورت سری با وریستور قرار دهید. این ساده‌ترین و مؤثرترین راه برای جلوگیری از آتش‌سوزی در صورت خرابی وریستور است.
