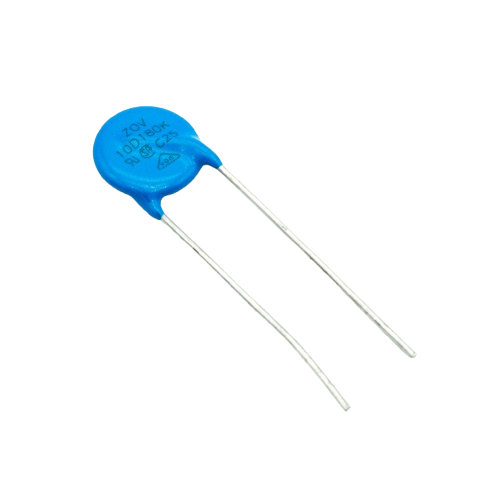

وریستور VDR 10D180 ORGINAL

وریستور VDR 10D180 ORGINAL – مشخصات فنی جامع

این مدل یک وریستور اکسید فلزی (MOV) متداول و همه‌کاره با سایز متوسط است که برای محافظت در برابر ولتاژهای گذرا در سیستم‌های کم‌ولتاژ AC و مدارات DC با ولتاژ نسبتاً بالا طراحی شده است.

 نکته حیاتی: رمزگشایی نامگذاری 10D180

• 10: قطر قطعه = 10mm

• D: شکل پایه = دیسک (Disc)

• 180: ولتاژ نامی DC = 180V

• ولتاژ معادل AC: ولتاژ نامی AC این قطعه 130V~ است.

• کاربرد اصلی: این مدل برای سیستم‌های 220V AC استاندارد مناسب نیست. استفاده در 220V منجر به تخریب سریع می‌شود.

🎯 کاربردهای اصلی VDR 10D180

این وریستور یک محافظ قوی‌تر نسبت به مدل 07D180 است و برای کاربردهای متنوع در محدوده ولتاژ پایین تا متوسط استفاده می‌شود:

1. سیستم‌های AC کم‌ولتاژ:

• محافظت ورودی تجهیزات 100V-120V AC (مخصوصاً در ژاپن، تایوان، آمریکای شمالی)

• ترانسفورماتورهای ایزوله و اتوترانسفورماتورهای خروجی 110VAC

• لوازم خانگی و صنعتی طراحی‌شده برای بازار 110V

2. سیستم‌های DC با ولتاژ بالا:

• محافظت ورودی درایورهای موتور DC با ولتاژ باس 144V-170VDC

• سیستم‌های خورشیدی (PV) با رشته‌های 36 سلولی (Vmp ≈ 144V)

• محافظت در تابلوهای کنترل ماشین‌آلات با منبع تغذیه 150VDC

• سرکوب ولتاژهای القایی در سیستم‌های ترمز دینامیکی موتورهای DC

3. کاربردهای صنعتی و مخابراتی:

• محافظت خطوط تلفن (POTS) و تجهیزات DSL

• سرکوب اسپایک در مدارات تغذیه رله‌ها و کنتاکتورهای صنعتی

• محافظت در خروجی اینورترهای فرکانس پایین

💡 ویژگی‌های کلیدی و ملاحظات طراحی

• ✅ تعادل خوب بین سایز و عملکرد: برای بسیاری از کاربردهای کم‌ولتاژ، قدرت کافی در ابعاد معقول ارائه می‌دهد.

• ✅ قدرت بیشتر نسبت به مدل 7mm: انرژی جذب و جریان پالس بالاتر، حاشیه امنیت بهتری فراهم می‌کند.

• ✅ مناسب برای DC: ولتاژ نامی 180VDC آن را برای بسیاری از کاربردهای صنعتی DC ایده‌آل می‌کند.

• ⚠️ محدودیت ولتاژ AC: به هیچ وجه نباید مستقیم روی خط 220V/240V AC نصب شود.

• ⚠️ برای 110V AC حاشیه امنیت متوسط: ولتاژ پیک 110VAC (~155V) نسبتاً به منطقه کاری وریستور نزدیک است.

• ⚠️ نیاز به فیوز محافظ: مانند همه MOVها، حتماً باید با یک فیوز مناسب سری شود.

 هشدارهای ایمنی و محدودیت‌ها

1. تشخیص صحیح ولتاژ سیستم: قبل از استفاده، مطمئن شوید حداکثر ولتاژ کاری پیوسته سیستم از 130V AC یا 180V DC تجاوز نمی‌کند.

2. عدم استفاده در 220V AC: نصب این وریستور روی برق 220V شهری خطای رایج و خطرناک است که منجر به انفجار و آتش‌سوزی می‌شود.

3. انرژی جذب متوسط: برای محیط‌های با نوسانات بسیار شدید (مانند نزدیکی صاعقه) ممکن است کافی نباشد.

4. تخریب تدریجی: پس از چندین بار عملکرد، ممکن است مشخصات الکتریکی آن تضعیف شود.

🔎 روش تست سلامت و تشخیص اصل بودن

تست سلامت با مولتی‌متر:

1. مولتی‌متر را روی بالاترین رنج مقاومت (200MΩ یا مشابه) تنظیم کنید.

2. پراب‌ها را به دو پایه وریستور وصل کنید (قطبیت مهم نیست).

3. وریستور سالم: باید مقاومت بی‌نهایت (OL یا Over Limit) نشان دهد.

4. وریستور خراب: هر مقدار مقاومت قابل اندازه‌گیری (حتی چند مگااهم) نشانه خرابی و کاهش قابلیت عایقی است. مقاومت کم (کیلواهم یا کمتر) نشانه اتصال کوتاه کامل است.

تشخیص اصل بودن (اورجینال):

• مارکینگ: عبارت “10D180” یا “10D180K” باید واضح، خوانا و با عمق مناسب روی بدنه حک شده باشد.

• کیفیت بدنه: سرامیک با کیفیت، پوشش گلیز یا اپوکسی یکنواخت و براق، بدون ترک یا حباب هوا.

• پایه‌ها: پایه‌های قلع‌اندود یکنواخت با قطر مناسب (معمولاً ~0.6mm)، بدون خمیدگی یا اکسیداسیون.

• بسته‌بندی: قطعات اصلی معمولاً در نوارهای بلستر (Blister/Amber Tape) و در بسته‌های ضد رطوبت و دارای سیلیکاژل عرضه می‌شوند.

جمع‌بندی نهایی و راهنمای انتخاب

وریستور VDR 10D180 یک انتخاب عالی و بهینه است برای:

1. دستگاه‌های الکترونیکی و برقی که برای بازارهای 100V-120V AC (مانند ژاپن، آمریکا، کانادا، تایوان) طراحی شده‌اند.

2. سیستم‌های DC با ولتاژ باس در محدوده 120V تا 170VDC (مانند برخی سیستم‌های خورشیدی، درایورهای موتور DC صنعتی).

3. به عنوان یک محافظ داخلی قوی‌تر در مداراتی که از ترانسفورماتور ایزوله 110V تغذیه می‌شوند.

به هیچ وجه از آن استفاده نکنید اگر:

• دستگاه شما مستقیماً به برق شهری 220V/240V متصل می‌شود. برای این کار از 10D221K یا 14D220K استفاده کنید.

• به حفاظت در برابر صاعقه مستقیم یا نوسانات بسیار شدید در خطوط AC نیاز دارید. در این موارد از MOVهای بزرگتر (14mm یا 20mm) و آرایه‌های حفاظتی چندمرحله‌ای استفاده کنید.

توصیه فنی نهایی: هنگام طراحی، همیشه 20-30% حاشیه امنیت (Margin) برای ولتاژ نامی وریستور در نظر بگیرید. برای یک سیستم 120V AC، MOV با ولتاژ نامی AC حدود 150V-160V (معادل DC حدود 200V-210V) انتخاب بهتری نسبت به 10D180 است، زیرا استرس کمتری روی وریستور وارد می‌شود و طول عمر آن افزایش می‌یابد. همیشه دیتاشیت دقیق سازنده را برای اعداد قطعی بررسی نمایید.
