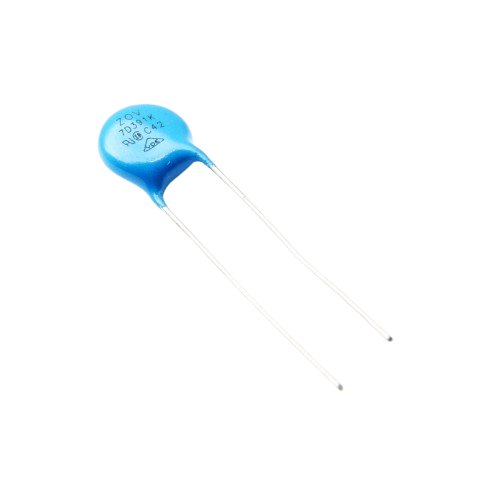

وریستور VDR 07D391 ORGINAL

کاربردهای اصلی

مناسب برای:

• ✅ منابع تغذیه سوئیچینگ کوچک (تا 150W)

• ✅ درایورهای LED (50-100W)

• ✅ شارژر موبایل/تبلت فست‌شارژ

• ✅ مدارات کنترل صنعتی 24VDC

• ✅ تجهیزات مخابراتی (مودم، روتر)

• ✅ سیستم‌های روشنایی خانگی

نامناسب برای:

• ❌ منابع تغذیه صنعتی (>200W)

• ❌ سیستم‌های سه‌فاز 400V

• ❌ تجهیزات پزشکی حیاتی

• ❌ محیط‌های با رعد و برق شدید

• ❌ دمای محیطی >85°C دائمی

 هشدارهای ایمنی

خطرات احتمالی:

1. انفجار در صورت اضافه ولتاژ شدید

2. آتش‌سوزی در صورت اتصال کوتاه

3. پرتاب خرده‌های سرامیک در صورت خرابی

اقدامات احتیاطی:

1. همیشه با فیوز سریع استفاده شود

2. فاصله 3mm از قطعات دیگر رعایت شود

3. در محیط خشک نگهداری شود

4. دمای کاری نباید از 85°C تجاوز کند

ملاحظات طراحی:

• پدهای PCB: 3×3mm

• فاصله L-N روی PCB: 4mm

• ضخامت مس: حداقل 35µm

• Thermal Relief: توصیه می‌شود

علائم خرابی:

1. مقاومت کم (< 1MΩ)

2. تغییر رنگ (زرد یا قهوه‌ای)

3. ترک یا شکستگی روی بدنه

4. بوی سوختگی در حین کار

✅ نتیجه‌گیری نهایی

مزایای 07D391:

1. ابعاد بسیار کوچک (7mm)

2. قیمت اقتصادی

3. مناسب برای کاربردهای کم‌توان

4. نصب آسان

معایب:

1. انرژی جذب محدود (فقط 3.5J)

2. جریان پالس متوسط (2500A)

3. حساس به گرمای زیاد

توصیه فنی:

وریستور VDR 07D391 بهترین انتخاب برای کاربردهای الکترونیکی کم‌توان 230V AC با محدودیت فضا و هزینه است. برای کاربردهای مهم‌تر، مدل 10D391 را انتخاب کنید.

هشدار:

این قطعه تنها برای حفاظت اولیه مناسب است. برای سیستم‌های حیاتی، حتما از حفاظت چندلایه استفاده شود.
