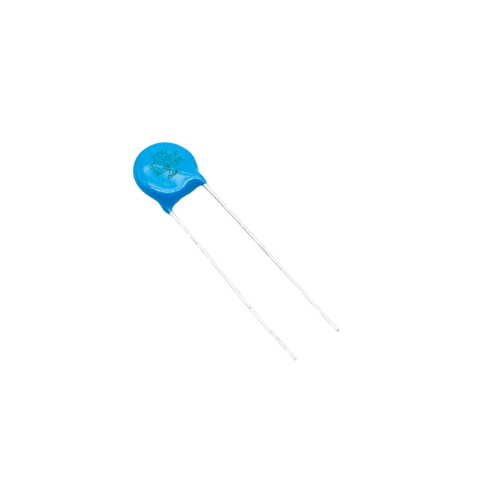

وریستور VDR 07D201 ORGINAL

وریستور VDR 07D201 ORGINAL – مشخصات فنی جامع

این مدل یک وریستور اکسید فلزی (MOV) بسیار کوچک با ولتاژ کاری نسبتاً بالاتر نسبت به مدل‌های 07D180 است که برای محافظت محدود در مدارات با ولتاژ متوسط طراحی شده است.

 رمزگشایی نامگذاری 07D201

• 07: قطر قطعه = 7mm

• D: شکل پایه = دیسک (Disc)

• 201: ولتاژ نامی DC = 200V (عدد 201 ممکن است نشان‌دهنده 200V با تلورانس خاص یا کد داخلی سازنده باشد)

• ولتاژ معادل AC: ولتاژ نامی AC این قطعه حدود 140V~ است.

• هشدار: این مدل برای سیستم‌های 220V AC استاندارد مناسب نیست. ولتاژ پیک 220V (~311V) از ولتاژ کلپ آن بالاتر است و باعث عملکرد مکرر و تخریب زودرس می‌شود.

🎯 کاربردهای اصلی VDR 07D201

این وریستور به دلیل سایز بسیار کوچک و ولتاژ نامی نسبتاً بالاتر، برای کاربردهای بسیار خاص استفاده می‌شود:

1. محافظت در مدارات DC با ولتاژ متوسط:

• سیستم‌های DC 150V-180V (با حاشیه امنیت مناسب)

• باس DC در اینورترهای کوچک

• محافظت در سیستم‌های باتری 120V-144V DC

2. محافظت ثانویه در سیستم‌های AC:

• پس از ترانسفورماتورهای ایزوله با خروجی 120VAC

• در مدارات کنترل موتورهای کوچک 110VAC

• سرکوب نویز در سوئیچینگ منابع تغذیه 100-120VAC

3. کاربردهای الکترونیکی صنعتی:

• محافظت ورودی‌های آنالوگ با رنج 0-200VDC

• سرکوب ولتاژهای گذرا در خطوط سنسورهای صنعتی

• محافظت در مدارات اندازه‌گیری ولتاژ بالا

 ویژگی‌ها و محدودیت‌های بحرانی

• ✅ سایز مینیاتوری: برای طراحی‌های با تراکم بسیار بالا

• ✅ ولتاژ بالاتر از 07D180: حاشیه امنیت کمی بهتر برای سیستم‌های 120V

• ❌ انرژی جذب ناچیز (3-5 ژول): کوچکترین ضربه قابل توجه می‌تواند آن را از بین ببرد

• ❌ عدم تحمل جریان پالس: برای حفاظت در برابر رعد و برق یا اتصالی‌های شبکه کاملاً بی‌اثر

• ⚠️ حاشیه امنیت ناکافی برای 220VAC: ولتاژ پیک 220V (~311V) بسیار نزدیک به ولتاژ کلپ (~340V) است

 هشدارهای ایمنی حیاتی برای 07D201

1. ممنوعیت برای برق 220V شهری: استفاده مستقیم روی 220VAC باعث گرمایش زیاد، تخریب و احتمال آتش‌سوزی می‌شود.

2. فیوز حتماً الزامی: باید با فیوز ماکزیمم 2A سری شود.

3. فقط برای نویزهای داخلی: مناسب برای سرکوب پالس‌های ناشی از سوئیچینگ داخلی، نه برای نوسانات شبکه.

4. عدم استفاده در خطوط قدرت اصلی: هرگز به عنوان محافظ اصلی ورودی دستگاه استفاده نشود.

5. حساسیت به اضافه ولتاژهای طولانی: حتی 10% اضافه ولتاژ طولانی‌مدت می‌تواند باعث خرابی شود.

🔎 روش تشخیص سلامت و اصالت

تست سلامت:

1. مولتی‌متر روی 200MΩ

2. اندازه‌گیری بین دو پایه

3. سالم: OL (بی‌نهایت)

4. مشکوک: هر مقدار مقاومت قابل خواندن

5. خراب: مقاومت زیر 1MΩ

 جمع‌بندی نهایی: یک قطعه برای شرایط خاص

وریستور VDR 07D201 یک قطعه با کاربرد بسیار بسیار محدود است.

فقط در این شرایط آن را انتخاب کنید:

1. فضای PCB فوق‌العاده بحرانی است و حتی یک 10mm هم جا نمی‌شود.

2. ولتاژ سیستم بین 100-130VAC یا 150-180VDC است.

3. هیچ حفاظت دیگری در مدار وجود ندارد (آخرین راه‌حل).

4. هزینه و فضای بسیار محدود دارید.

در 95% موارد، این مدل‌ها انتخاب بهتری هستند:

1. برای 120VAC: از 10D180 (10mm) استفاده کنید – انرژی 5 برابر بیشتر

2. برای 220VAC: از 10D221 (10mm) استفاده کنید – ولتاژ مناسب‌تر

3. برای طراحی فشرده با 220VAC: از 07D391 (7mm) استفاده کنید – ولتاژ واقعاً مناسب

هشدار مهندسی نهایی: اگر در حال طراحی یک محصول تجاری هستید و به فکر استفاده از 07D201 برای حفاظت ورودی اصلی هستید، بلافاصله بازنگری کنید. این انتخاب می‌تواند منجر به شکست محصول در میدان، بازگشت کالا و حتی مسئولیت‌های قانونی شود. همیشه برای حفاظت خط تغذیه اصلی از MOVهایی با حداقل انرژی جذب 15-20 ژول (سایز 10mm به بالا) استفاده کنید.

نکته: در بسیاری از موارد، یک TVS دیود با توان مناسب می‌تواند جایگزین بهتری برای 07D201 در کاربردهای DC و سیگنال باشد، چون پاسخ سریع‌تر و مشخصات دقیق‌تری دارد.
