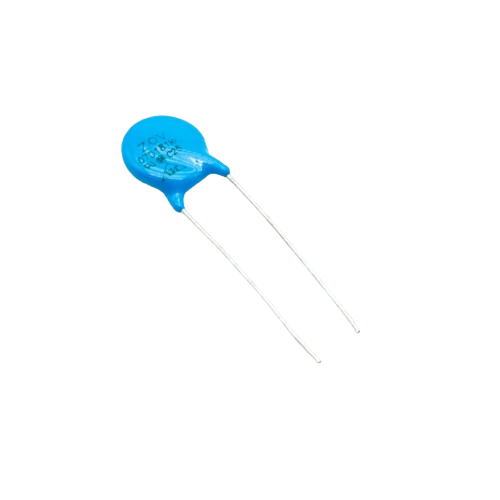

وریستور VDR 07D181 ORGINAL

وریستور VDR 07D181 ORGINAL – مشخصات فنی جامع

این مدل یک وریستور اکسید فلزی (MOV) بسیار کوچک و با ولتاژ کاری پایین است که برای محافظت بسیار محدود در مدارات الکترونیکی کم‌توان و ولتاژ پایین طراحی شده است.

 رمزگشایی نامگذاری 07D181

• 07: قطر قطعه = 7mm (بسیار کوچک)

• D: شکل پایه = دیسک (Disc)

• 181: ولتاژ نامی DC = 181V (معمولاً در بازار به عنوان 180V شناخته می‌شود)

• ولتاژ معادل AC: ولتاژ نامی AC این قطعه حدود 135V~ است.

• هشدار: این مدل برای سیستم‌های 220V AC مناسب نیست و استفاده در این ولتاژ باعث تخریب فوری می‌شود.

🎯 کاربردهای اصلی VDR 07D181

این وریستور به دلیل سایز بسیار کوچک و توان محدود، فقط برای کاربردهای خاص و کم‌خطر استفاده می‌شود:

1. محافظت ثانویه در مدارات تغذیه:

• خروجی ترانسفورماتورهای ایزوله کوچک (ولتاژ 24VAC تا 110VAC)

• بخش کم‌ولتاژ منبع تغذیه سوئیچینگ بعد از ایزولاسیون

2. سرکوب نویز در مدارات سیگنال/کنترل:

• سرکوب ولتاژهای القایی روی سیم پیچ‌های رله‌های مینیاتوری

• محافظت ورودی‌های آنالوگ با ولتاژ بالا (در سیستم‌های صنعتی 0-10V یا 0-100V)

• خطوط ارتباطی سریال با ولتاژ بالا (مثلاً RS-485 در محیط‌های صنعتی پرنویز)

3. کاربردهای الکترونیکی خاص:

• دستگاه‌های اندازه‌گیری با پراب‌های ولتاژ بالا

• مدارات لامپ‌های فلاش عکاسی (استروب)

• محافظت در تجهیزات آزمایشگاهی کم‌توان با ولتاژ بالا

💡 ویژگی‌ها، مزایا و محدودیت‌های شدید

• ✅ بسیار کوچک: مناسب‌ترین MOV برای طراحی‌های فشرده با تراکم بالا

• ✅ قیمت بسیار پایین: اقتصادی برای تولید انبوه

• ✅ ظرفیت خازنی کم: مناسب‌تر برای مدارات فرکانس بالا نسبت به مدل‌های بزرگتر

• ❌ انرژی جذب بسیار کم: کوچکترین ظرفیت حفاظتی در خانواده MOVها

• ❌ عدم تحمل جریان پالس: حتی یک پالس کوچک می‌تواند آن را از بین ببرد

• ❌ حاشیه امنیت ناچیز: برای کاربردهای اصلی قدرت (Main Power) کاملاً نامناسب

• ⚠️ فقط برای نویزهای داخلی: مناسب برای سرکوب پالس‌های ناشی از سوئیچینگ داخلی مدار

 هشدارهای ایمنی حیاتی

1. ممنوعیت مطلق برای 220V AC: نصب این وریستور روی خط 220V AC باعث انفجار فوری می‌شود.

2. حتی برای 110V AC نیز خطرناک است: ولتاژ پیک 110VAC (~155V) بسیار نزدیک به ولتاژ کاری است.

3. نیاز به فیوز بسیار کوچک: باید با فیوزی در محدوده 100mA تا 1A سری شود.

4. عدم استفاده به عنوان محافظ اصلی: این وریستور فقط می‌تواند لایه آخر حفاظتی در یک سیستم چندلایه باشد.

5. حساسیت به اضافه ولتاژهای طولانی: حتی اضافه ولتاژهای کوچک اما طولانی‌مدت می‌تواند آن را تخریب کند.

🔎 روش تست سلامت و تشخیص اصل بودن

تست سلامت:

1. با مولتی‌متر دیجیتال روی بالاترین رنج مقاومت (200MΩ).

2. اتصال پراب‌ها به دو پایه (بدون توجه به قطبیت).

3. سالم: مقاومت بی‌نهایت (OL).

4. خراب: هر مقدار مقاومت خوانده شده (حتی 10MΩ) نشانه تخریب جزئی است.

تشخیص اصل بودن:

• مارکینگ: عبارت “07D181” یا “7D181” باید واضح باشد (اگرچه به دلیل کوچکی ممکن است با ذره‌بین دیده شود).

• کیفیت: بدنه سرامیکی بدون ترک، پوشش گلیز یکنواخت.

• پایه‌ها: پایه‌های مستقیم و سالم با قلع‌اندود یکنواخت.

• بسته‌بندی: قطعات اصلی در نوارهای بلستر با مشخصات چاپ شده.

جمع‌بندی نهایی و راهنمای انتخاب

وریستور VDR 07D181 یک قطعه بسیار تخصصی با کاربرد محدود است.

تنها در شرایط بسیار خاص آن را انتخاب کنید:

1. فضای PCB فوق‌العاده محدود است و هیچ MOV دیگری جا نمی‌شود.

2. نیاز به سرکوب پالس‌های کم‌انرژی داخلی دارید (مثل ولتاژ القایی رله).

3. ولتاژ سیستم شما کمتر از 100V AC یا کمتر از 150V DC است.

4. قبلاً حفاظت اصلی قوی‌تری در مدار وجود دارد.

هشدار نهایی: استفاده از VDR 07D181 در هرگونه کاربرد اصلی قدرت (Main Power) به خصوص روی خطوط AC، یک اشتباه خطرناک در طراحی است که می‌تواند منجر به آتش‌سوزی شود. همیشه برای حفاظت خط تغذیه اصلی از MOVهای با حداقل قطر 10mm و با انرژی جذب بالای 15 ژول استفاده کنید.
