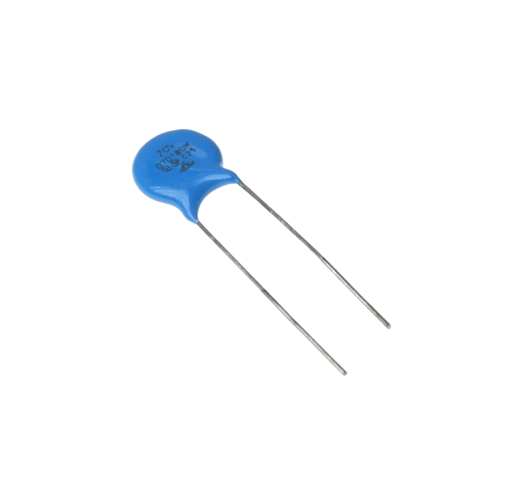

وریستور VDR 07D180 ORGINAL

وریستور VDR 07D180 ORGINAL – مشخصات فنی جامع

این مدل یک وریستور اکسید فلزی (MOV) بسیار کوچک و کم‌توان با قطر 7mm است که برای محافظت محدود در برابر نویز و ولتاژهای گذرای کم‌انرژی در مدارات الکترونیکی با ولتاژ کاری پایین طراحی شده است.

 نکته بسیار مهم: رمزگشایی نامگذاری 07D180

• 07: قطر قطعه = 7mm

• D: شکل پایه = دیسک (Disc)

• 180: ولتاژ نامی DC = 180V

• ولتاژ معادل AC: ولتاژ نامی AC این قطعه معمولاً 130V~ است.

• این مدل برای سیستم‌های 220V AC مناسب نیست! استفاده در 220V منجر به تخریب فوری می‌شود.

🎯 کاربردهای اصلی VDR 07D180

این وریستور برای حفاظت ثانویه یا داخلی در مدارات الکترونیکی کم‌ولتاژ استفاده می‌شود:

• محافظت ثانویه در خروجی ترانسفورماتورهای ایزوله (مدارات 24VAC تا 110VAC)

• محافظت در مدارات کنترل الکترونیکی لوازم خانگی 110V

• سرکوب ولتاژهای القایی روی سیم پیچ‌های رله‌ها و کنتاکتورهای کوچک

• محافظت در ورودی مدارات DC با ولتاژ تا 150VDC (مثلاً درایورهای LED، منبع تغذیه سوئیچینگ)

• سرکوب اسپایک (Spike) در مدارات مخابراتی و صوتی با ولتاژ بالا

• کاربرد در وسایل برقی کوچک با موتور یونیورسال (مثل دریل، آسیاب کوچک)

💡 ویژگی‌ها، مزایا و محدودیت‌های شدید

• ✅ ابعاد بسیار کوچک: ایده‌آل برای طراحی‌های فشرده (High-Density PCB).

• ✅ قیمت بسیار پایین: مقرون‌به‌صرفه برای تولید انبوه.

• ✅ مناسب برای نویزهای داخلی: برای سرکوب پالس‌های القایی از سیم پیچ‌ها یا سوئیچینگ داخلی مناسب است.

• ❌ انرژی جذب بسیار کم: به هیچ وجه برای حفاظت ورودی اصلی (Main AC Input) دستگاه‌ها قابل استفاده نیست.

• ❌ عدم تحمل جریان بالا: حتی یک پخش کوچک از رعد و برق یا اتصالی در شبکه می‌تواند آن را منفجر کند.

• ⚠️ کاربرد بسیار خاص: انتخاب این مدل باید با دقت و آگاهی کامل از محدودیت‌هایش انجام شود.

 هشدارهای ایمنی حیاتی

1. هرگز مستقیم روی خط 220V AC نصب نشود! ولتاژ پیک 220V AC (~311V) از ولتاژ نامی DC آن (180V) بسیار بالاتر است و باعث هدایت دائم و انفجار می‌شود.

2. حتی برای 110V AC نیز حاشیه امنیت کمی دارد. ولتاژ پیک 110V AC (~155V) به ولتاژ کلپ (~300V) نزدیک است.

3. حتماً با یک فیوز سریع (حدود 1A-3A) محافظت شود تا در صورت خرابی، اتصال کوتاه ایجاد نکند.

4. یک محافظ ضعیف: این وریستور به عنوان آخرین خط حفاظتی داخلی است، نه خط مقدم دفاع.

🔎 روش تست سلامت و تشخیص اصل بودن

تست سلامت:
با مولتی‌متر در حالت مقاومت بالا (20MΩ)، اتصال پراب‌ها به دو پایه باید مقاومت بی‌نهایت (OL) را نشان دهد. هر مقدار مقاومت خوانده‌شده (حتی چند مگااهم) می‌تواند نشانه تخریب جزئی باشد.

تشخیص اصل بودن:

• مارکینگ: عبارت “07D180” باید واضح باشد، اگرچه به دلیل سایز کوچک ممکن است ریز باشد.

• کیفیت ساخت: بدنه سرامیکی باید کاملاً یکپارچه و بدون ترک باشد. پوشش گلیز یا رزین باید یکنواخت پوشش داده باشد.

• پایه‌ها: پایه‌ها باید صاف و سالم باشند. در قطعات تقلبی، پایه‌ها ممکن است نازک یا کج باشند.
