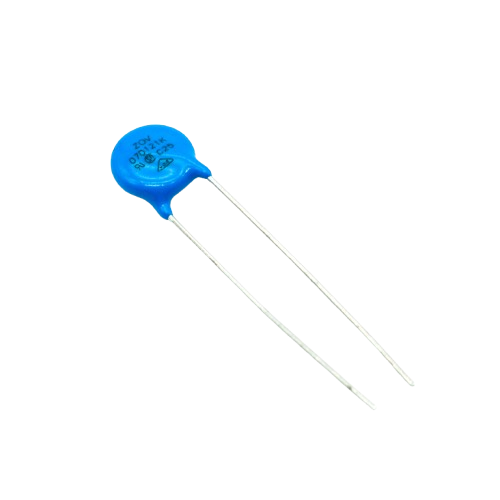

وریستور VDR 07D121 ORGINAL

وریستور VDR 07D121 ORGINAL – مشخصات فنی جامع

این مدل یک وریستور اکسید فلزی (MOV) بسیار کوچک با ولتاژ کاری بسیار پایین است که برای محافظت محدود در مدارات الکترونیکی کم‌ولتاژ طراحی شده است.

 رمزگشایی نامگذاری 07D121

• 07: قطر قطعه = 7mm (مینیاتوری)

• D: شکل پایه = دیسک (Disc)

• 121: ولتاژ نامی DC = 120V (معمولاً به صورت 120V شناخته می‌شود)

• ولتاژ معادل AC: ولتاژ نامی AC این قطعه حدود 85V~ است.

• هشدار: این مدل به هیچ وجه برای سیستم‌های 110V/220V AC مناسب نیست.

🎯 کاربردهای اصلی VDR 07D121

این وریستور به دلیل سایز بسیار کوچک و ولتاژ نامی پایین، فقط برای کاربردهای بسیار خاص و کم‌توان استفاده می‌شود:

1. مدارات DC کم‌ولتاژ:

• سیستم‌های باتری 48V-96VDC (مانند سیستم‌های خورشیدی کوچک)

• محافظت در منبع تغذیه سوئیچینگ 60-100VDC

• سرکوب ولتاژهای القایی در مدارات رله 24-48VDC

2. مدارات AC کم‌ولتاژ:

• ترانسفورماتورهای ایزوله با خروجی 24VAC-48VAC

• سیستم‌های کنترل روشنایی 12VAC-36VAC

• مدارات زنگ درب و اینترکام 12-24VAC

3. کاربردهای الکترونیکی خاص:

• محافظت ورودی‌های آنالوگ 0-100VDC در PLCها

• سرکوب نویز در خطوط ارتباطی RS-485 در محیط‌های صنعتی

• محافظت در مدارات اندازه‌گیری ولتاژ متوسط

• تجهیزات آزمایشگاهی با ولتاژ کاری تا 100VDC

 ویژگی‌ها و محدودیت‌های بحرانی

• ✅ بسیار کوچک و سبک: مناسب برای طراحی‌های مینیاتوری

• ✅ قیمت بسیار پایین: اقتصادی برای تولید انبوه

• ✅ ظرفیت خازنی کم: حداقل تأثیر روی مدارات فرکانس بالا

• ❌ انرژی جذب ناچیز (1.5-3 ژول): کوچکترین پالس می‌تواند آن را تخریب کند

• ❌ عدم تحمل جریان پالس: برای حفاظت در برابر نوسانات شبکه کاملاً بی‌اثر

• ⚠️ حاشیه امنیت بسیار کم: حتی برای کاربردهای DC با ولتاژ نامی خودش هم حاشیه کمی دارد

• ⚠️ حساسیت بسیار بالا: مستعد تخریب با کوچکترین اضافه ولتاژ

 هشدارهای ایمنی حیاتی برای 07D121

1. ممنوعیت مطلق برای برق شهری: استفاده روی 110VAC یا 220VAC باعث انفجار فوری می‌شود.

2. حداکثر ولتاژ کاری: برای DC نباید از 100V تجاوز کند (با حاشیه امنیت 20%).

3. فیوز بسیار کوچک الزامی: باید با فیوز ماکزیمم 1A سری شود.

4. فقط برای نویزهای داخلی کم‌انرژی: مناسب برای سرکوب پالس‌های ناشی از سوئیچینگ داخلی کم‌توان.

5. عدم استفاده در خطوط قدرت: هرگز به عنوان محافظ اصلی ورودی دستگاه استفاده نشود.

6. تخریب خاموش: ممکن است بدون نشانه ظاهری خراب شود.

🔎 روش تشخیص سلامت و اصالت

تست سلامت:

1. مولتی‌متر روی 200MΩ

2. اندازه‌گیری بین دو پایه

3. سالم: OL (بی‌نهایت) – مقاومت بالای 20MΩ

4. مشکوک: مقاومت 5MΩ تا 20MΩ

5. خراب: مقاومت زیر 5MΩ

تشخیص اصل بودن:

• مارکینگ: “07D121” باید خوانا باشد (ممکن نیاز به ذره‌بین داشته باشد)

• بدنه: سرامیک یکدست بدون ترک، پوشش براق

• پایه‌ها: قلع‌اندود یکنواخت، قطر پایه حدود 0.5mm

• بسته‌بندی: نوار بلستر با مشخصات چاپ شده

• وزن: حدود 0.5-0.8 گرم

 جمع‌بندی نهایی: یک قطعه فقط برای کاربردهای بسیار خاص

وریستور VDR 07D121 احتمالاً یکی از کم‌کاربردترین و پرخطرترین MOVها در بازار است.

تنها در این شرایط بسیار خاص آن را انتخاب کنید:

1. فضای PCB فوق‌العاده بحرانی و هیچ قطعه دیگری جا نمی‌شود

2. ولتاژ سیستم بین 48-96VDC یا 24-48VAC است

3. هیچ حفاظت دیگری در دسترس نیست

4. هزینه بسیار محدود دارید و ریسک خرابی را می‌پذیرید

توصیه فنی مهندسی

1. برای طراحان مبتدی: به شدت توصیه می‌شود از این مدل استفاده نکنید.

2. برای محصولات تجاری: استفاده از 07D121 می‌تواند منجر به نرخ خرابی بالا و مسئولیت‌پذیری قانونی شود.

3. برای پروژه‌های شخصی: اگر استفاده می‌کنید، حتماً فیوز مناسب و شیشه محافظ در نظر بگیرید.

4. تست کامل: قبل از استفاده انبوه، نمونه را تحت تست اضافه ولتاژ قرار دهید.

نکته نهایی: در بسیاری از کاربردهای کم‌ولتاژ، یک TVS دیود Transient Voltage Suppressor انتخاب به مراتب بهتری است. TVS دیودها:

• پاسخ سریع‌تر (پیکوثانیه به جای نانوثانیه)

• دقت بالاتر در ولتاژ کلپ

• قابلیت اطمینان بیشتر

• عمر طولانی‌تر

هشدار: اگر فروشنده‌ای به شما پیشنهاد می‌دهد از 07D121 برای محافظت دستگاه 220V استفاده کنید، بلافاصله از او فاصله بگیرید – این نشان‌دهنده بی‌اطلاعی یا سودجویی خطرناک است.
