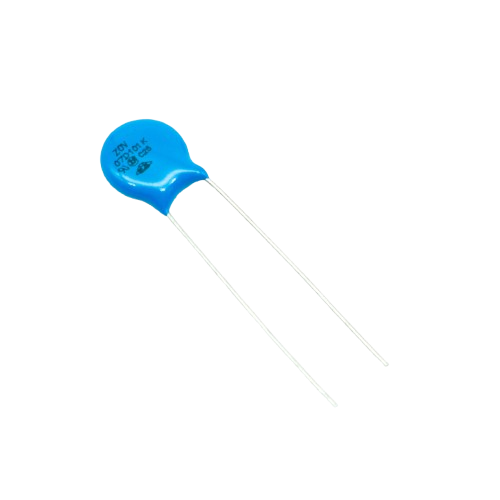

وریستور VDR 07D101 ORGINAL

وریستور VDR 07D101 ORGINAL – مشخصات فنی جامع

این مدل یک وریستور اکسید فلزی (MOV) مینیاتوری با پایین‌ترین ولتاژ کاری در خانواده MOVهای دیسکی است که برای محافظت بسیار محدود در مدارات الکترونیکی کم‌ولتاژ طراحی شده است.

 رمزگشایی نامگذاری 07D101

• 07: قطر قطعه = 7mm (مینیاتوری)

• D: شکل پایه = دیسک (Disc)

• 101: ولتاژ نامی DC = 100V (معمولاً 100V دقیق)

• ولتاژ معادل AC: ولتاژ نامی AC این قطعه 70V~ است.

• هشدار بحرانی: این مدل فقط برای مدارات کم‌ولتاژ و هرگز برای برق شهری (110V/220V) مناسب نیست.

🎯 کاربردهای اصلی VDR 07D101

این وریستور بسیار تخصصی و فقط برای کاربردهای خاص کم‌توان استفاده می‌شود:

1. مدارات DC کم‌ولتاژ:

• سیستم‌های باتری 24V-72VDC (مانند سیستم‌های امنیتی، مخابراتی)

• محافظت در منبع تغذیه سوئیچینگ 48VDC

• سرکوب ولتاژهای القایی در سیم پیچ‌های رله 12-48VDC

• سیستم‌های کنترل صنعتی با تغذیه 24-48VDC

2. مدارات AC کم‌ولتاژ:

• ترانسفورماتورهای ایزوله با خروجی 12VAC-36VAC

• سیستم‌های روشنایی امنیتی 24VAC

• مدارات کنترل درب‌های اتوماتیک 24VAC

• تجهیزات صوتی حرفه‌ای با تغذیه 48VAC Phantom Power

3. کاربردهای الکترونیکی حساس:

• محافظت ورودی‌های آنالوگ 0-50VDC در دستگاه‌های اندازه‌گیری

• سرکوب نویز در خطوط ارتباطی صنعتی (Profibus, CAN bus)

• محافظت پورت‌های Ethernet PoE (802.3af)

• تجهیزات پزشکی کم‌توان با تغذیه 24-48VDC

 ویژگی‌ها و محدودیت‌های بسیار شدید

• ✅ کوچکترین سایز موجود: برای طراحی‌های فوق‌فشرده

• ✅ قیمت بسیار پایین: اقتصادی برای تولید انبوه

• ✅ ظرفیت خازنی کم: حداقل تأثیر روی فرکانس‌های بالا

• ✅ مناسب برای PCBهای با تراکم بالا: جایگیری آسان

• ❌ انرژی جذب بسیار ناچیز (1-2.5 ژول): کوچکترین پالس آن را تخریب می‌کند

• ❌ عدم تحمل جریان پالس: حتی یک جرقه کوچک می‌تواند آن را از بین ببرد

• ❌ حساسیت فوق‌العاده بالا: مستعد خرابی با کوچکترین اضافه ولتاژ

• ⚠️ نیاز به طراحی بسیار دقیق: باید دقیقاً متناسب با ولتاژ سیستم انتخاب شود

هشدارهای ایمنی حیاتی

1. ممنوعیت مطلق برای برق شهری: کوچکترین اتصال به 110V/220V انفجار فوری ایجاد می‌کند.

2. حداکثر ولتاژ کاری: برای DC نباید از 80V تجاوز کند (حاشیه امنیت 20%).

3. فیوز میکرو الزامی: باید با فیوز 100mA تا 500mA سری شود.

4. تنها برای نویزهای داخلی کم‌انرژی: مناسب برای سرکوب پالس‌های ناشی از سوئیچینگ داخلی.

5. عدم قابلیت اطمینان: نباید در سیستم‌های حیاتی استفاده شود.

6. تخریب بی‌صدا: ممکن است بدون هیچ نشانه‌ای خراب شود و مدار را بی‌حفاظ بگذارد.

🔎 روش تشخیص سلامت و اصالت

تست سلامت پیشرفته:

1. مولتی‌متر (مقاومت): باید OL (بالای 50MΩ) نشان دهد.

2. منبع تغذیه DC: اعمال ولتاژ تدریجی تا 80V – جریان باید زیر 5µA بماند.

3. تست مقایسه‌ای: تست همزمان با یک نمونه جدید.

تشخیص اصل بودن (با توجه به احتمال بالای تقلب):

• مارکینگ: “07D101” باید بسیار واضح باشد (حروف حدود 1mm)

• بدنه: سرامیک سفید یکدست، پوشش گلیز براق

• پایه‌ها: قلع‌اندود یکنواخت نقره‌ای، بدون لکه

• وزن دقیق: 0.45g ± 0.05g (سبک‌تر از نمونه‌های تقلبی)

• بسته‌بندی: در نوارهای ضد الکتریسیته ساکن با مشخصات کامل

 جمع‌بندی نهایی: یک قطعه برای کاربردهای فوق‌تخصصی

وریستور VDR 07D101 یک قطعه “آخرین راه‌حل” است:

تنها وقتی آن را انتخاب کنید که:

1. فضای PCB فوق‌العاده بحرانی است (مثلاً در هندزفری‌ها، ساعت‌های هوشمند)

2. ولتاژ سیستم بین 24-48VDC یا 12-24VAC است

3. هیچ جایگزین SMD در دسترس نیست

4. هزینه فاکتور اصلی است و ریسک را می‌پذیرید

5. سیستم حیاتی نیست و خرابی فاجعه‌بار نیست

 توصیه‌های عملی برای طراحان

1. برای مبتدیان: به طور کامل از این مدل پرهیز کنید.

2. در محصولات تجاری: استفاده می‌تواند منجر به شکایت مشتریان و هزینه‌های گارانتی شود.

3. تست اجباری: اگر استفاده می‌کنید، 100% نمونه‌ها را تست کنید.

4. رزرو فضای PCB: همیشه فضایی برای ارتقا به 10D101 در نظر بگیرید.

5. مستندسازی: حتماً در نقشه‌ها هشدار “Only for <50V systems” درج کنید.

نتیجه نهایی: VDR 07D101 یک قطعه حاشیه‌ای با کاربرد بسیار محدود است. در دنیای مدرن الکترونیک، TVS دیودها و MOVهای SMD جایگزین‌های به مراتب بهتری هستند. فقط زمانی از این مدل استفاده کنید که هیچ گزینه دیگری وجود ندارد و به طور کامل از محدودیت‌هایش آگاه هستید.
