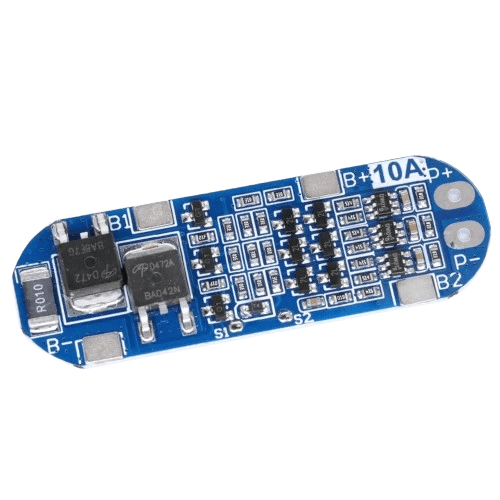

ماژول 3CELL 10A یک مدار شارژر و بالانسر باتری لیتیوم-یون 3 سلولی (Li-Ion 3S) یا لیتیوم پلیمر (LiPo) است که وظیفه مدیریت شارژ، تخلیه و تعادل ولتاژ بین سلولهای باتری را بر عهده دارد. این ماژول از سیستم محافظتی داخلی بهره میبرد و از افزایش بیشازحد ولتاژ، تخلیه بیش از حد، و جریان بالا جلوگیری میکند.
✅ مدیریت و بالانس سلولها: تضمین میکند که هر سلول به طور متناسب شارژ شود و اختلاف ولتاژ بین سلولها به حداقل برسد.
✅ محافظت در برابر اضافه ولتاژ (Overcharge Protection): جلوگیری از شارژ بیشازحد و جلوگیری از افزایش ولتاژ هر سلول بیش از 4.25V.
✅ محافظت در برابر تخلیه بیش از حد (Over-Discharge Protection): قطع کردن خروجی در صورتی که ولتاژ هر سلول کمتر از 2.5V شود.
✅ محافظت در برابر اضافه جریان (Overcurrent Protection): جلوگیری از عبور جریان بیش از حد 10A که ممکن است به باتری و مدار آسیب برساند.
✅ محافظت در برابر اتصال کوتاه (Short Circuit Protection): در صورت اتصال کوتاه خروجی، ماژول بهطور خودکار جریان را قطع میکند.
1️⃣ ورودی P+ و P- را به یک شارژر مخصوص باتری لیتیومی 12.6V متصل کنید.
2️⃣ ولتاژ هر سلول را بررسی کنید که کمتر از 4.2V نباشد.
3️⃣ هنگام شارژ، جریان 5A توصیهشده است، اما بسته به نوع باتری میتواند کمتر باشد.
4️⃣ پس از شارژ کامل، ماژول به طور خودکار شارژ را متوقف میکند تا از بیششارژ شدن جلوگیری کند.
⚠️ ولتاژ ورودی شارژر باید دقیقاً 12.6V باشد.
⚠️ از باتریهای مشابه و همظرفیت استفاده کنید تا بالانس سلولی حفظ شود.
⚠️ برای طول عمر بیشتر باتریها، بهتر است جریان تخلیه از 10A بیشتر نشود.
⚠️ اتصال کوتاه یا اشتباه در سیمبندی میتواند باعث خرابی ماژول و باتری شود.
برای تست ماژول، مراحل زیر را دنبال کنید:
✅ مرحله 1: باتریهای 3 سلولی را به درستی متصل کنید.
✅ مرحله 2: با مولتیمتر ولتاژ خروجی را اندازهگیری کنید (باید حدود 11.1V تا 12.6V باشد).
✅ مرحله 3: یک بار (مصرفکننده) مانند یک LED، ماژول DC-DC، یا موتور کوچک متصل کنید و عملکرد را بررسی کنید.
✅ مرحله 4: اگر ولتاژ خروجی به شدت کاهش یافت، ممکن است یکی از سلولها ضعیف باشد یا اتصال به درستی انجام نشده باشد.
✅ ساخت پاوربانکهای قوی با 3 سلول لیتیومی
✅ تأمین انرژی برای موتورهای الکتریکی، دریل شارژی، و پهپادها
✅ منبع تغذیه برای پروژههای آردوینو و رزبری پای
✅ استفاده در سیستمهای خورشیدی برای ذخیره انرژی در باتریهای لیتیومی
✅ تغذیه بردهای الکترونیکی و ماژولهای ارتباطی
ماژول 3CELL 10A یک مدار محافظ و بالانسر باتریهای 3 سلولی لیتیوم-یون و لیتیوم پلیمر است که از باتریها در برابر اضافه ولتاژ، تخلیه بیشازحد، و جریانهای بالا محافظت میکند. این ماژول برای مدیریت باتریهای 3S در پروژههای الکترونیکی، سیستمهای رباتیک، و تجهیزات قابل حمل بسیار مناسب است.
| Feature | Specification |
|---|---|
| پکیج (Package) | |
| تعداد در بسته | |
| بستهبندی (Packing) | |
| نوع باتری پشتیبانی شده | لیتیوم یون (Li-Ion) / لیتیوم پلیمر (LiPo) |
| تعداد سلول | 3 سلولی (3S) |
| ولتاژ نامی باتری | 11.1V (لیتیوم یون) / 12.6V (لیتیوم پلیمر) |
| ولتاژ شارژ کامل | 12.6V |
| حداکثر جریان تخلیه (دشارژ) | 10 آمپر |
| جریان شارژ توصیهشده |
3A تا 5A
|
| محدوده دمای کاری | -40 تا 85 درجه سانتیگراد |
