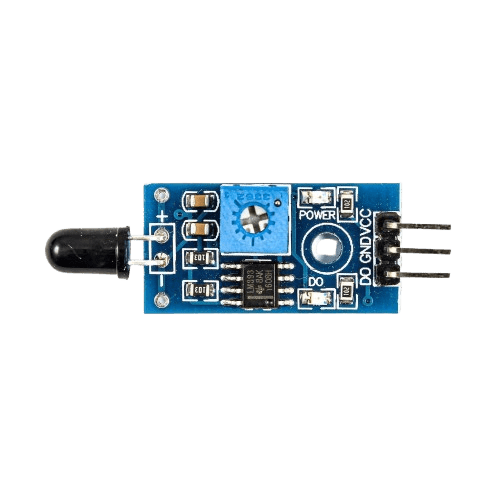

ماژول تشخیص شعله IR (Flame Sensor)

ویژگی‌های کلیدی ماژول تشخیص شعله IR

✅ دارای دو خروجی دیجیتال و آنالوگ برای کارکرد دقیق‌تر
✅ زاویه دید 60 درجه برای تشخیص شعله از فاصله مناسب
✅ پتانسیومتر داخلی برای تنظیم حساسیت خروجی دیجیتال
✅ سازگار با آردوینو، ESP32، STM32، AVR، و رزبری‌پای
✅ تشخیص شعله از فواصل 0.2 تا 1.5 متر (بسته به شرایط محیطی و قدرت شعله)
✅ دارای LED نشانگر برای اعلام وضعیت سنسور

مدار داخلی و عملکرد سنسور شعله

• سنسور فوتو دیود مادون قرمز امواج مادون قرمز منتشرشده از شعله را دریافت می‌کند.
• آپ‌امپ داخلی و LM393 این سیگنال را تقویت و پردازش کرده و در صورت عبور از مقدار آستانه، خروجی دیجیتال را فعال می‌کند.
• پتانسیومتر موجود روی ماژول به تنظیم حساسیت خروجی دیجیتال کمک می‌کند.
• LED داخلی نشان می‌دهد که آیا شعله تشخیص داده شده یا خیر.

کاربردهای ماژول Flame Sensor

🔹 سیستم‌های هشدار و اطفای حریق
🔹 ربات‌های آتش‌نشان
🔹 امنیت صنعتی و تشخیص زودهنگام آتش‌سوزی
🔹 کنترل خودکار تجهیزات ایمنی در محیط‌های پرخطر
🔹 سیستم‌های خانگی هوشمند برای تشخیص آتش

نکات مهم هنگام استفاده

1️⃣ زاویه دید سنسور محدود است (حدود 60 درجه)، بنابراین برای پوشش گسترده‌تر، می‌توان چندین ماژول را در زوایای مختلف نصب کرد.
2️⃣ این سنسور فقط شعله را تشخیص می‌دهد و برای تشخیص دود مناسب نیست.
3️⃣ سنسور در نور محیطی قوی و نور خورشید ممکن است دچار تداخل شود.
4️⃣ برای بهبود عملکرد، ماژول را به منبع تغذیه پایدار (مانند رگولاتور 5V) متصل کنید.

جمع‌بندی

ماژول تشخیص شعله IR (Flame Sensor) یک ابزار کاربردی برای سیستم‌های هشدار حریق، ربات‌های آتش‌نشان و پروژه‌های امنیتی است. این ماژول دارای دو خروجی آنالوگ و دیجیتال بوده و قابلیت تنظیم حساسیت دارد. با توجه به زاویه دید 60 درجه و برد تشخیص تا 1.5 متر، می‌تواند در پروژه‌های مختلفی به کار گرفته شود.
