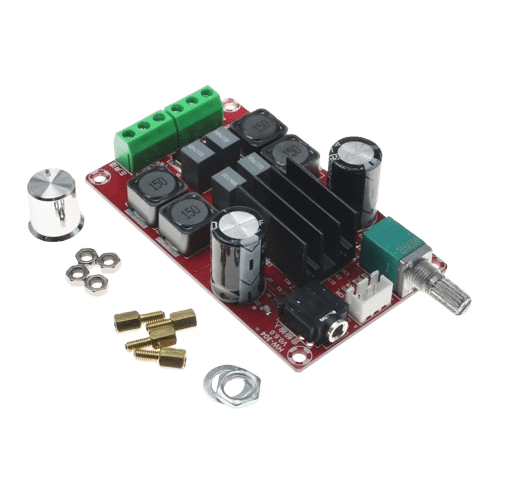

ماژول آمپلی فایر XH-M189 2CH 50W

بررسی تخصصی ماژول تقویت صوتی پرتوان استریو

ماژول آمپلی فایر XH-M189 2CH 50W یک راه‌حل صنعتی و قدرتمند برای سیستم‌های صوتی پرتوان استریو است که بر پایه تراشه‌های کلاس D پیشرفته طراحی شده است.

مشخصات فنی جامع

پارامترهای اصلی

• تراشه مرکزی: TPA3116D2 یا مشابه

• تعداد کانال: 2 کانال استریو

• توان خروجی: 2×50W RMS (در 4Ω، 21V)

• ولتاژ تغذیه: 12V تا 24V DC

• امپدانس اسپیکر: 4Ω تا 8Ω

• راندمان: تا 90%

• نسبت سیگنال به نویز: >95dB

• اعوجاج هارمونیک: <0.1%

• فرکانس پاسخ: 20Hz – 20kHz

نقشه اتصالات دقیق

• V+: تغذیه مثبت (12V – 24V DC)

• GND: زمین

• OUT-L: خروجی کانال چپ به اسپیکر

• OUT-R: خروجی کانال راست به اسپیکر

• IN-L: ورودی سیگنال کانال چپ

• IN-R: ورودی سیگنال کانال راست

ویژگی‌های کلیدی

✅ مزایای برجسته

• توان خروجی بسیار بالا با کیفیت استثنایی

• راندمان فوق‌العاده 90% (کلاس D)

• محافظت‌های جامع: اتصال کوتاه، اضافه دما، Overvoltage

• کنترل حجم صدا با پتانسیومترهای مجزا

• خروجی استریو واقعی با تفکیک کانال عالی

• قابلیت راه‌اندازی Bridge برای توان بالاتر

⚠️ محدودیت‌ها

• نیاز به منبع تغذیه با جریان بالا (حداقل 5A)

• ابعاد نسبتاً بزرگ

• تولید گرمای قابل توجه در توان کامل

• نیاز به هیت‌سینک مناسب

راه‌اندازی عملی

تجهیزات مورد نیاز

• منبع تغذیه 24V/5A (توصیه شده)

• دو عدد اسپیکر 4Ω با توان 50W+

• منبع صوتی استریو با خروجی LINE

• هیت‌سینک مناسب

• سیم‌های با قطر بالا (1.5mm²+)

کاربردهای عملی

🎵 پروژه‌های کاربردی

• سیستم‌های سینمای خانگی حرفه‌ای

• تقویت‌کننده‌های سالن‌های کوچک و متوسط

• سیستم‌های صوتی خودرویی پرتوان

• اسپیکرهای استیج و کنسرت کوچک

• سیستم‌های پخش عمومی (PA)

• استودیوهای خانگی

منابع تغذیه پیشنهادی

🔋 گزینه‌های مناسب

• منبع تغذیه سوئیچینگ 24V/10A

• باتری سربی-اسیدی 24V

• باتری لیتیوم 6S (22.2V)

• ترانسفورماتور تورویدال + یکسوساز

نکات فنی حیاتی

هشدارهای مهم

• حتماً از هیت‌سینک مناسب استفاده کنید

• از سیم‌های با قطر کافی برای تغذیه و اسپیکر استفاده نمایید

• هرگز بدون بار روشن نکنید

• از فیوز مناسب در مسیر تغذیه استفاده کنید

راه‌حل‌های بهینه‌سازی

• نصب خازن 2200μF/35V موازی با تغذیه

• استفاده از خازن‌های سرامیکی 100nF نزدیک پایه‌های تغذیه

• اضافه کردن فیلتر EMI در ورودی تغذیه

• استفاده از پری‌آمپلی فایر برای سیگنال‌های ضعیف

تنظیمات و کنترل

پتانسیومترهای روی برد

• کنترل حجم صدا برای هر کانال مجزا

• تنظیم بهره (Gain) آمپلی فایر

• کنترل تن صدا (Bass/Treble) در برخی مدل‌ها

حالت‌های کاری

• استریو معمولی: دو کانال مجزا

• حالت Bridge: اتصال خروجی‌ها برای توان بالاتر

• حالت مونو: استفاده از یک کانال

مقایسه با سایر آمپلی‌فایرها

در مقابل TDA7297

• توان بسیار بالاتر (50W در مقابل 15W)

• راندمان بهتر

• محافظت‌های پیشرفته‌تر

• قیمت بالاتر

در مقابل کلاس AB

• تلفات حرارتی بسیار کمتر

• ابعاد کوچک‌تر

• مصرف انرژی بهینه‌تر

• کیفیت صوتی قابل مقایسه

راه‌حل‌های عیب‌یابی

مشکلات متداول و حل آن‌ها

• خاموش شدن ناگهانی: بررسی جریان کافی منبع تغذیه

• نویز سوئیچینگ: اضافه کردن فیلتر LC خروجی

• گرمای بیش از حد: بررسی اتصال هیت‌سینک و جریان بار

• یک کانال بی‌صدا: بررسی اتصالات اسپیکر و ورودی

ملاحظات ایمنی

اقدامات احتیاطی

• استفاده از فیوز 5A در مسیر تغذیه

• عایق‌کاری مناسب هیت‌سینک

• نگهداری ماژول در محیط خشک و خنک

• بررسی دوره‌ی اتصالات و سیم‌ها

جمع‌بندی نهایی

ماژول XH-M189 2CH 50W یک راه‌حل حرفه‌ای و قدرتمند برای پروژه‌هایی است که به توان واقعی، کیفیت صوتی بالا و قابلیت اطمینان نیاز دارند. این ماژول پل مناسبی بین آمپلی‌فایرهای مصرفی و سیستم‌های حرفه‌ای ایجاد می‌کند.

توصیه نهایی:

اگر به دنبال یک آمپلی‌فایر استریوی صنعتی با توان کافی برای راه‌اندازی اسپیکرهای بزرگ و کیفیت صوتی عالی هستید، XH-M189 گزینه‌ای ایده‌آل محسوب می‌شود.

این ماژول به دلیل توان خروجی بالا و ساختار مقاوم، برای کاربردهای نیمه‌حرفه‌ای و مصارف سنگین کاملاً مناسب است و عملکردی مشابه آمپلی‌فایرهای تجاری گران‌قیمت ارائه می‌دهد.
