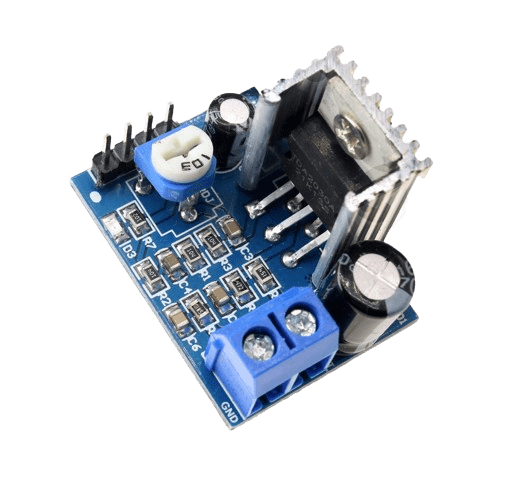

ماژول آمپلی فایر TDA2030 MONO 18W

بررسی تخصصی ماژول تقویت صوتی پرکاربرد

ماژول آمپلی فایر TDA2030 MONO 18W یکی از محبوب‌ترین و قابل‌اعتمادترین ماژول‌های تقویت صدا در بازار الکترونیک است که بر پایه آیسی معروف TDA2030 طراحی شده است.

مشخصات فنی جامع

پارامترهای اصلی

• تراشه مرکزی: TDA2030/TDA2030A

• تعداد کانال: مونو (تک کاناله)

• توان خروجی: 14-18 وات RMS

• امپدانس اسپیکر: 4-8 اهم

• ولتاژ تغذیه: ±6V تا ±22V (دو طرفه)

• بهره ولتاژ: 26dB تا 36dB

• نسبت سیگنال به نویز: >94dB

• اعوجاج هارمونیک: <0.5%

نقشه اتصالات

• V+: تغذیه مثبت (+12V تا +22V)

• V-: تغذیه منفی (-12V تا -22V)

• GND: زمین

• OUT: خروجی به اسپیکر

• IN: ورودی سیگنال صوتی

ویژگی‌های کلیدی

✅ مزایای برجسته

• کیفیت صوتی عالی با اعوجاج بسیار پایین

• پایداری حرارتی بالا با حفاظت گرمایی داخلی

• قابلیت اطمینان فوق‌العاده با محافظت against اتصال کوتاه

• طراحی ساده با حداقل قطعات جانبی

• قیمت بسیار مقرون‌به‌صرفه

⚠️ محدودیت‌ها

• نیاز به منبع تغذیه دو طرفه (سیم‌مرکزی)

• ابعاد نسبتاً بزرگ‌تر نسبت به آمپلی‌فایرهای کلاس D

• مصرف جریان بالاتر

راه‌اندازی عملی

تجهیزات مورد نیاز

• منبع تغذیه دو طرفه 12V-18V

• اسپیکر 4-8 اهم

• منبع صوتی (MP3، موبایل، …)

• خازن‌های صوفی (در صورت نیاز)

مراحل نصب

1. اتصال تغذیه

   • اتصال صحیح V+ و V-

   • استفاده از خازن‌های صافی نزدیک پایه‌های تغذیه

2. اتصال اسپیکر

   • خروجی به ترمینال مثبت اسپیکر

   • اتصال زمین به ترمینال منفی

3. ورودی صوتی

   • سیگنال صوتی به پین IN

   • زمین سیگنال به GND مشترک

کاربردهای عملی

🎵 پروژه‌های کاربردی

• سیستم‌های صوتی خانگی

• تقویت‌کننده‌های کارگاهی

• سیستم‌های پخش خودرو

• اسپیکرهای قابل حمل قدرتمند

• سیستم‌های تقویت گیتار

• پخش‌کننده‌های عمومی

نکات فنی حیاتی

هشدارهای مهم

• حتماً از هیت‌سینک مناسب استفاده کنید

• از منبع تغذیه با جریان کافی استفاده نمایید

• اسپیکر را هرگز بدون بار روشن نکنید

• اتصالات را قبل از روشن کردن بررسی کنید

راه‌حل‌های بهینه‌سازی

• اضافه کردن خازن 100nF موازی با خازن‌های صافی

• استفاده از کابل‌های ضخیم برای اتصالات تغذیه

• نصب فیوز در مسیر تغذیه مثبت

• استفاده از پتانسیومتر برای کنترل صدا

مقایسه با سایر آمپلی‌فایرها

در مقابل PAM8403

• توان بالاتر (18W در مقابل 3W)

• کیفیت صوتی بهتر

• نیاز به تغذیه پیچیده‌تر

• مصرف انرژی بیشتر

در مقابل LM386

• قدرت بسیار بالاتر

• کیفیت صوتی برتر

• پیچیدگی نصب بیشتر

• هزینه کمی بالاتر

جمع‌بندی نهایی

ماژول TDA2030 MONO 18W انتخاب ایده‌آلی برای پروژه‌هایی است که به قدرت خروجی بالا و کیفیت صوتی مطلوب نیاز دارند. این ماژول با سابقه درختبار و پایداری فوق‌العاده، همچنان یکی از گزینه‌های محبوب در بین علاقه‌مندان و متخصصان صوت است.
