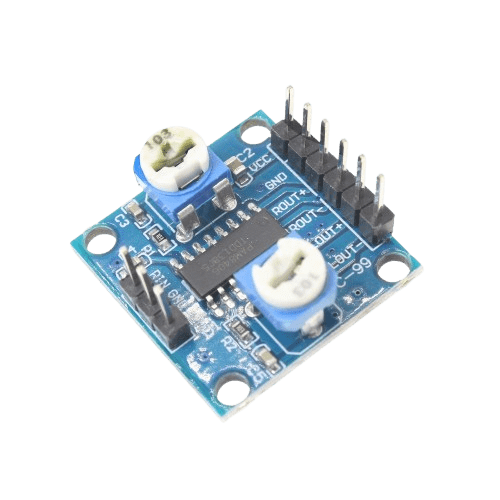

ماژول آمپلی فایر PAM8406 2CH 5W

بررسی تخصصی ماژول تقویت صوتی کلاس D

ماژول آمپلی فایر PAM8406 2CH 5W یک راه‌حل بهینه و کارآمد برای سیستم‌های صوتی استریوی قابل حمل است که بر پایه تراشه پیشرفته PAM8406 طراحی شده است.

مشخصات فنی جامع

پارامترهای اصلی

• تراشه مرکزی: PAM8406

• تعداد کانال: 2 کانال استریو

• توان خروجی: 2×3W تا 2×5W (در 4Ω، 5V)

• ولتاژ تغذیه: 2.5V تا 5.5V

• امپدانس اسپیکر: 4Ω تا 8Ω

• راندمان: تا 90%

• نسبت سیگنال به نویز: >80dB

• اعوجاج هارمونیک: <10%

نقشه اتصالات

• VCC: تغذیه مثبت (2.5V تا 5.5V)

• GND: زمین

• L+: خروجی مثبت کانال چپ

• L-: خروجی منفی کانال چپ

• R+: خروجی مثبت کانال راست

• R-: خروجی منفی کانال راست

• IN: ورودی سیگنال استریو

ویژگی‌های کلیدی

✅ مزایای برجسته

• راندمان فوق‌العاده تا 90% (کلاس D)

• مصرف انرژی بسیار پایین در حالت استندبای

• حفاظت خودکار ضد اتصال کوتاه و اضافه دما

• ابعاد کامپکت و طراحی بهینه

• نیاز به هیت‌سینک ندارد

• قیمت بسیار مقرون‌به‌صرفه

⚠️ محدودیت‌ها

• توان خروجی محدود نسبت به آمپلی‌فایرهای کلاس AB

• حساسیت به نویز منبع تغذیه

• کیفیت صوتی متوسط در مقایسه با آمپلی‌فایرهای حرفه‌ای

راه‌اندازی عملی

تجهیزات مورد نیاز

• منبع تغذیه 5V (پورت USB یا آداپتور)

• دو عدد اسپیکر 4Ω یا 8Ω

• منبع صوتی استریو (موبایل، لپ‌تاپ، MP3 پلیر)

• کابل اتصال 3.5mm (اختیاری)

مراحل نصب

1. اتصال تغذیه

   • اتصال VCC به 5V

   • اتصال GND به زمین مشترک

2. اتصال اسپیکرها

   • اسپیکر چپ به پین‌های L+ و L-

   • اسپیکر راست به پین‌های R+ و R-

3. ورودی صوتی

   • اتصال منبع صوتی به پین IN

   • رعایت پلاریته صحیح سیگنال

کاربردهای عملی

🎵 پروژه‌های کاربردی

• اسپیکرهای بلوتوث قابل حمل

• تقویت‌کننده لپ‌تاپ و کامپیوتر

• سیستم صوتی ماشین کوچک

• پخش‌کننده موسیقی DIY

• اسپیکرهای اتاق خواب و میز کار

• سیستم صوتی اسباب‌بازی و ربات‌ها

منابع تغذیه پیشنهادی

🔋 گزینه‌های مناسب

• پورت USB: 5V, 500mA-1A

• باتری لیتیوم‌پلیمر: 3.7V (با تنظیم‌کننده ولتاژ)

• باتری قلمی: 3×1.5V = 4.5V

• آداپتور دیواری: 5V, 1A

نکات فنی حیاتی

هشدارهای مهم

• از منبع تغذیه پایدار استفاده کنید

• اسپیکرها را با امپدانس مناسب انتخاب نمایید

• از اتصال کوتاه خروجی‌ها جلوگیری کنید

• ماژول را از منابع نویز الکتریکی دور نگه دارید

راه‌حل‌های بهینه‌سازی

• اضافه کردن خازن 100µF موازی با تغذیه

• استفاده از سیم‌های ضخیم برای اتصالات اسپیکر

• اضافه کردن فیلتر LC در خروجی برای کاهش نویز

• نصب پتانسیومتر برای کنترل حجم صدا

مقایسه با سایر آمپلی‌فایرها

در مقابل PAM8403

• توان خروجی مشابه

• پین‌آوت متفاوت

• کارایی تقریباً یکسان

در مقابل TDA2030

• مصرف انرژی بسیار پایین‌تر

• نیاز به تغذیه ساده‌تر (تک قطبی)

• توان خروجی کمتر

• ابعاد کوچک‌تر

راه‌حل‌های عیب‌یابی

مشکلات متداول و حل آن‌ها

• نویز هوم: تعویض منبع تغذیه

• صدا قطع و وصل می‌شود: بررسی اتصالات

• خروجی کم: اطمینان از تغذیه 5V کافی

• یک کانال کار نمی‌کند: بررسی اتصالات اسپیکر

جمع‌بندی نهایی

ماژول PAM8406 2CH 5W انتخاب ایده‌آلی برای پروژه‌هایی است که به کارایی بالا، مصرف انرژی پایین و ابعاد کوچک نیاز دارند. این ماژول با طراحی بهینه و قابلیت‌های حفاظتی کامل، گزینه‌ای مطمئن برای سیستم‌های صوتی قابل حمل است.

توصیه نهایی:

اگر به دنبال یک آمپلی‌فایر استریوی کم‌مصرف، کوچک و مقرون‌به‌صرفه برای پروژه‌های قابل حمل هستید، PAM8406 گزینه‌ای عالی است که نیازهای اولیه صوتی را به خوبی برآورده می‌کند.

این ماژول به دلیل سادگی استفاده و سازگاری با منابع تغذیه متداول، یکی از پرکاربردترین ماژول‌ها در بین سازندگان و علاقه‌مندان به الکترونیک محسوب می‌شود.
