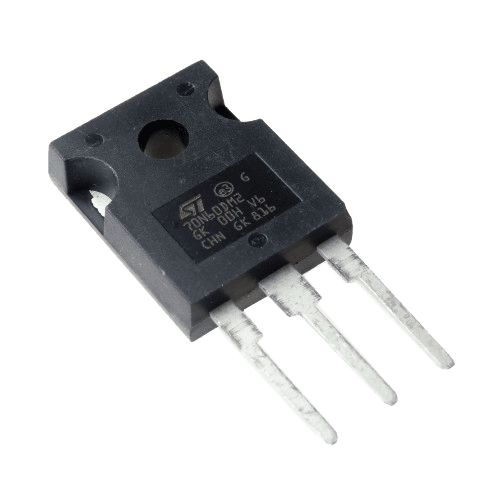

ماسفت STW70N60DM2 – تکنولوژی MDmesh™ DM2

بررسی تخصصی ترانزیستور قدرت فوق‌العاده کارآمد

ماسفت STW70N60DM2 یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی MDmesh™ DM2 است که توسط شرکت STMicroelectronics تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: MDmesh™ DM2

• ولتاژ درین-سورس: 600V

• جریان درین پیوسته: 70A (در 25°C)

• جریان درین پالسی: 280A

• مقاومت درین-سورس روشن: 0.028Ω (28mΩ) در Vgs=10V

• بسته‌بندی: TO-247

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 500W

• دمای اتصال: -55°C تا +175°C

• ظرفیت خازنی ورودی (Ciss): 8500pF

• بار گیت (Qg): 210nC

• شارژ گیت-سورس (Qgs): 58nC

• ظرفیت خازنی خروجی (Coss): 400pF

ویژگی‌های منحصر به فرد MDmesh™ DM2

✅ مزایای تکنولوژی DM2

• کمترین Rds(on) در کلاس خود

• تلفات سوئیچینگ بسیار پایین

• دیود بدن با بازیابی فوق‌العاده سریع

• مقاومت حرارتی بسیار پایین

• قابلیت اطمینان استثنایی در شرایط سخت

📊 مشخصات پیشرفته

• فرکانس کاری تا 150kHz

• تلفات هدایت بی‌نظیر

• پاسخ سوئیچینگ سریع و تمیز

• مناسب برای کاربردهای پرتوان صنعتی

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ صنعتی پرتوان (SMPS)

• مبدل‌های DC-DC بسیار پرتوان

• اینورترهای جوشکاری صنعتی

• درایور موتورهای صنعتی سنگین

• سیستم‌های UPS صنعتی پرتوان

• مبدل‌های PFC سه فاز

• سیستم‌های انرژی تجدیدپذیر صنعتی

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 4A

• مقاومت گیت: 1-5Ω

• سرعت سوئیچینگ بهینه: 40-100kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 35°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 0.2°C/W

• حداکثر دمای اتصال (Tjmax): 175°C

نکات حیاتی در طراحی

هشدارهای مهم

• حتماً از درایور گیت بسیار قوی استفاده شود

• مدیریت حرارتی پیشرفته ضروری است

• فیوز حفاظتی بسیار سریع در مسیر درین

• از اتصال کوتاه گیت-سورس جداً جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس 3oz یا بیشتر

• خازن‌های بای‌پس سرامیکی با ESR فوق‌العاده پایین

• هیت‌سینک با مقاومت حرارتی زیر 0.5°C/W

• مدار snubber پیشرفته برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 18ns

• زمان افزایش (tr): 35ns

• زمان تأخیر خاموش شدن (td(off)): 50ns

• زمان سقوط (tf): 22ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 220μJ

• انرژی خاموش شدن (Eoff): 110μJ

• انرژی بازیابی معکوس (Err): 28μJ

• اندوکتانس خروجی (Ld): 5nH

برنامه‌های کاربردی خاص

طراحی منبع تغذیه صنعتی پرتوان

• توپولوژی: Full-Bridge, Phase-Shifted Full-Bridge

• فرکانس سوئیچینگ: 50-100kHz

• قدرت خروجی: تا 6000W

• راندمان: >96%

مبدل PFC سه فاز

• فرکانس کاری: 40-70kHz

• ولتاژ خروجی: 800V

• قدرت خروجی: تا 12kW

• راندمان: >98%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود سریع برای حفاظت از گیت

• RC snubber پیشرفته برای کاهش spike ولتاژ

• فیوز فوق‌سریع در مسیر درین

• حفاظت اضافه دما با سنسور دیجیتال

ملاحظات EMC/EMI پیشرفته

• فیلتر EMI سه مرحله‌ای صنعتی

• خازن‌های X2/Y1 با کیفیت بسیار بالا

• طراحی زمین‌سازی چندلایه پیشرفته

• استفاده از فریت بیدهای نانوكریستالی

جمع‌بندی نهایی

STW70N60DM2 یک ماسفت Superjunction با عملکرد استثنایی و بی‌نظیر است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• کمترین Rds(on) در بازار برای این کلاس

• قابلیت تحمل جریان بسیار بالا

• تلفات سوئیچینگ فوق‌العاده پایین

• پاسخ دینامیکی سریع و تمیز

• قابلیت اطمینان استثنایی در شرایط بسیار سخت

💰 مقرون به صرفه برای

• منابع تغذیه صنعتی بسیار پرتوان

• سیستم‌های جوشکاری صنعتی

• درایورهای موتور صنعتی سنگین

• سیستم‌های UPS صنعتی پرتوان

• تجهیزات انرژی تجدیدپذیر صنعتی

این قطعه برای طراحانی که به دنبال حداکثر کارایی، بالاترین قابلیت اطمینان و بهترین عملکرد در کاربردهای صنعتی بسیار پرتوان هستند، انتخابی ایده‌آل و بی‌نظیر محسوب می‌شود.
