ماسفت STW47NM60ND – تکنولوژی MDmesh™ K5

بررسی تخصصی ترانزیستور قدرت پیشرفته

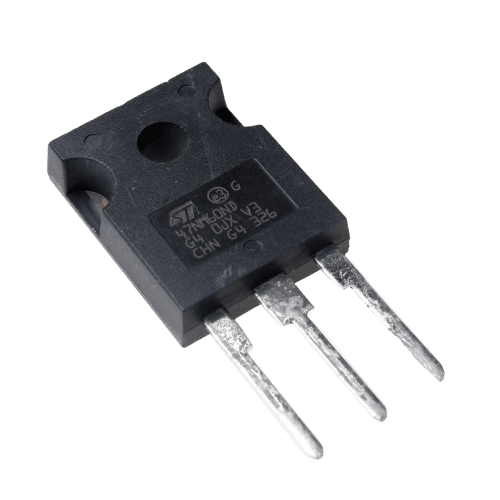

ماسفت STW47NM60ND یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی MDmesh™ K5 است که توسط شرکت STMicroelectronics تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: MDmesh™ K5

• ولتاژ درین-سورس: 600V

• جریان درین پیوسته: 47A (در 25°C)

• جریان درین پالسی: 188A

• مقاومت درین-سورس روشن: 0.06Ω (60mΩ) در Vgs=10V

• بسته‌بندی: TO-247

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 300W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 4500pF

• بار گیت (Qg): 130nC

• شارژ گیت-سورس (Qgs): 35nC

ویژگی‌های منحصر به فرد MDmesh™ K5

✅ مزایای تکنولوژی K5

• مقاومت Rds(on) بسیار پایین

• بار گیت بهینه‌شده برای کاربردهای پرتوان

• دیود بدن با بازیابی نرم و سریع

• مقاومت حرارتی بسیار پایین

• پایداری سوئیچینگ عالی

📊 مشخصات سوئیچینگ

• سرعت سوئیچینگ بالا با تلفات کم

• قابلیت کار در فرکانس‌های متوسط

• پایداری حرارتی عالی

• قابلیت اطمینان بالا در کاربردهای صنعتی

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ صنعتی (SMPS)

• مبدل‌های DC-DC پرتوان

• اینورترهای جوشکاری

• درایور موتورهای صنعتی سنگین

• سیستم‌های UPS صنعتی

• مبدل‌های PFC پرتوان

• سیستم‌های کنترل صنعتی

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 3A

• مقاومت گیت: 1-5Ω

• سرعت سوئیچینگ بهینه: 20-100kHz

محاسبات حرارتی

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 40°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 0.3°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• از ringing در گیت با مقاومت مناسب جلوگیری کنید

• مدیریت حرارتی قوی ضروری است

• فیوز حفاظتی سریع در مسیر درین

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس ضخیم (2oz)

• خازن‌های بای‌پس سرامیکی با ESR پایین

• هیت‌سینک با مقاومت حرارتی پایین

• مدار snubber برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 20ns

• زمان افزایش (tr): 40ns

• زمان تأخیر خاموش شدن (td(off)): 60ns

• زمان سقوط (tf): 30ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 150μJ

• انرژی خاموش شدن (Eoff): 80μJ

• اندوکتانس خروجی (Ld): 7nH

برنامه‌های کاربردی خاص

طراحی منبع تغذیه صنعتی

• توپولوژی: Half-Bridge, Full-Bridge

• فرکانس سوئیچینگ: 30-80kHz

• قدرت خروجی: تا 3000W

مبدل PFC پرتوان

• توپولوژی: Interleaved PFC

• فرکانس کاری: 40-70kHz

• ولتاژ خروجی: 400V

• قدرت خروجی: تا 4000W

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه جریان با سنسور جریان

ملاحظات EMC/EMI

• فیلتر EMI ورودی

• خازن‌های X/Y برای کاهش نویز

• طراحی زمین‌سازی مناسب

• شیلدینگ مغناطیسی در صورت نیاز

جمع‌بندی نهایی

STW47NM60ND یک ماسفت Superjunction با عملکرد استثنایی است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• مقاومت Rds(on) بسیار پایین

• جریان درین بالا

• قابلیت اطمینان برتر در شرایط سخت

• تلفات هدایت و سوئیچینگ پایین

• مناسب برای کاربردهای پرتوان صنعتی

💰 مقرون به صرفه برای

• منابع تغذیه صنعتی سنگین

• سیستم‌های جوشکاری

• درایورهای موتور صنعتی

• سیستم‌های UPS صنعتی

• تجهیزات مخابراتی پرتوان

این قطعه برای طراحانی که به دنبال کارایی بالا، قابلیت اطمینان و راندمان برتر در کاربردهای صنعتی پرتوان هستند، انتخابی ایده‌آل محسوب می‌شود.
