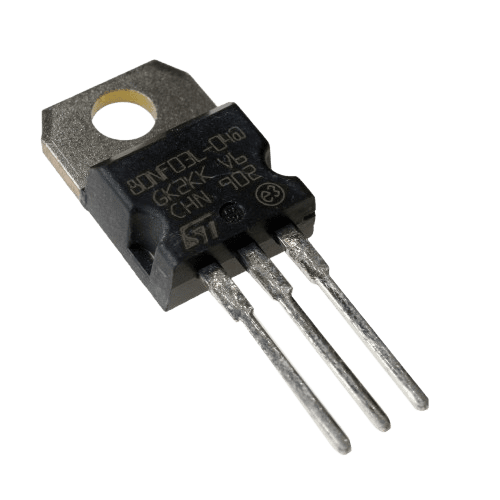

ماسفت STP80NF03L-04 – تکنولوژی STripFET™ III

بررسی تخصصی ترانزیستور قدرت ولتاژ پایین کم‌مقاومت

ماسفت STP80NF03L-04 یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی STripFET™ III است که توسط شرکت STMicroelectronics تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: STripFET™ III

• ولتاژ درین-سورس: 30V

• جریان درین پیوسته: 80A (در 25°C)

• جریان درین پالسی: 320A

• مقاومت درین-سورس روشن: 0.004Ω (4mΩ) در Vgs=10V

• بسته‌بندی: TO-220

مشخصات کلیدی

• ولتاژ گیت-سورس: ±20V

• توان مجاز: 150W

• دمای اتصال: -55°C تا +175°C

• ظرفیت خازنی ورودی (Ciss): 5500pF

• بار گیت (Qg): 110nC

• شارژ گیت-سورس (Qgs): 30nC

• ظرفیت خازنی خروجی (Coss): 2500pF

ویژگی‌های منحصر به فرد STripFET™ III

✅ مزایای تکنولوژی STripFET™ III

• مقاومت Rds(on) فوق‌العاده پایین

• جریان درین بسیار بالا

• سوئیچینگ بسیار سریع

• پایداری حرارتی عالی

• ولتاژ گیت پایین (لاژیک لول)

📊 مشخصات پیشرفته

• فرکانس کاری تا 500kHz

• تلفات هدایت بی‌نظیر

• پاسخ سوئیچینگ فوق‌سریع

• مناسب برای کاربردهای ولتاژ پایین و جریان بسیار بالا

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• مبدل‌های DC-DC ولتاژ پایین و جریان بالا

• منابع تغذیه VRM (Voltage Regulator Module)

• سیستم‌های توزیع قدرت سرور

• درایورهای موتور DC پرتوان

• سیستم‌های استارت-استاپ خودرو

• مبدل‌های Synchronous Buck

• سیستم‌های مدیریت باتری

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 5V-10V توصیه می‌شود

• جریان درایور پیک: حداقل 3A

• مقاومت گیت: 1-5Ω

• سرعت سوئیچینگ بهینه: 200-500kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 62°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 1.0°C/W

• حداکثر دمای اتصال (Tjmax): 175°C

نکات حیاتی در طراحی

هشدارهای مهم

• حتماً از درایور گیت قوی استفاده شود

• مدیریت حرارتی پیشرفته ضروری است

• فیوز حفاظتی بسیار سریع در مسیر درین

• از اتصال کوتاه گیت-سورس جداً جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس بسیار ضخیم (3-4oz)

• خازن‌های بای‌پس سرامیکی با ESR فوق‌العاده پایین

• هیت‌سینک با مقاومت حرارتی مناسب

• استفاده از باس‌بار برای اتصالات توان

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 10ns

• زمان افزایش (tr): 15ns

• زمان تأخیر خاموش شدن (td(off)): 25ns

• زمان سقوط (tf): 12ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 50μJ

• انرژی خاموش شدن (Eoff): 25μJ

• انرژی بازیابی معکوس (Err): 15μJ

برنامه‌های کاربردی خاص

طراحی مبدل Synchronous Buck

• ولتاژ ورودی: 5V-24V

• ولتاژ خروجی: 1.2V-3.3V

• جریان خروجی: تا 70A

• فرکانس کاری: 300-500kHz

• راندمان: >97%

طراحی درایور موتور DC

• ولتاژ کاری: 12V-24V

• جریان خروجی: تا 75A

• قدرت خروجی: تا 1.8kW

• راندمان: >98%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز فوق‌سریع در مسیر درین

• حفاظت اضافه دما با سنسور دیجیتال

ملاحظات طراحی

• اتصالات با سیم‌های بسیار ضخیم

• خنک‌کنندگی فعال (فن) برای کار مداوم

• سنسور جریان برای محافظت

• طراحی برای handle جریان راه‌اندازی بالا

جمع‌بندی نهایی

STP80NF03L-04 یک ماسفت STripFET™ III با عملکرد استثنایی است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• کمترین Rds(on) در کلاس خود (4mΩ)

• جریان درین بسیار بالا (80A)

• تلفات هدایت فوق‌العاده پایین

• سوئیچینگ بسیار سریع

• ولتاژ گیت پایین مناسب برای مدارهای منطقی

💰 مقرون به صرفه برای

• منابع تغذیه سرور و دیتاسنتر

• سیستم‌های خودرویی پیشرفته

• درایورهای موتور صنعتی

• مبدل‌های DC-DC پرتوان

• سیستم‌های مدیریت باتری

این قطعه برای طراحانی که به دنبال حداکثر کارایی، بالاترین جریان و بهترین عملکرد در کاربردهای ولتاژ پایین و جریان بسیار بالا هستند، انتخابی ایده‌آل و بی‌نظیر محسوب می‌شود.
