ماسفت STP5NK80Z – تکنولوژی MDmesh™

بررسی تخصصی ترانزیستور قدرت ولتاژ بالا

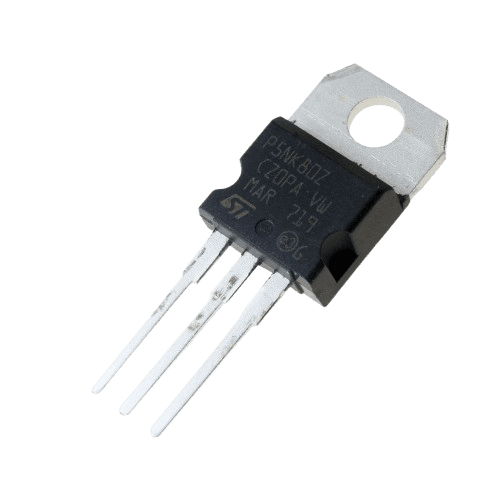

ماسفت STP5NK80Z یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی MDmesh™ است که توسط شرکت STMicroelectronics تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: MDmesh™

• ولتاژ درین-سورس: 800V

• جریان درین پیوسته: 4.5A (در 25°C)

• جریان درین پالسی: 18A

• مقاومت درین-سورس روشن: 1.2Ω (1200mΩ) در Vgs=10V

• بسته‌بندی: TO-220

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 85W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 1200pF

• بار گیت (Qg): 40nC

• شارژ گیت-سورس (Qgs): 11nC

• ظرفیت خازنی خروجی (Coss): 90pF

ویژگی‌های منحصر به فرد MDmesh™

✅ مزایای تکنولوژی MDmesh™

• ولتاژ کاری بالا (800V)

• تعادل خوب بین Rds(on) و Qg

• دیود بدن با بازیابی نرم

• پایداری سوئیچینگ مناسب

• قابلیت اطمینان بالا در ولتاژهای بالا

📊 مشخصات پیشرفته

• فرکانس کاری تا 60kHz

• تلفات هدایت بهینه برای ولتاژ بالا

• پاسخ سوئیچینگ مناسب

• مناسب برای کاربردهای ولتاژ بالا

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ ولتاژ بالا

• مبدل‌های Flyback ولتاژ بالا

• اینورترهای خورشیدی

• درایور موتورهای ولتاژ بالا

• سیستم‌های UPS

• مبدل‌های PFC

• سیستم‌های کنترل صنعتی

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 1.2A

• مقاومت گیت: 4.7-22Ω

• سرعت سوئیچینگ بهینه: 30-50kHz

محاسبات حرارتی

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 62°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 1.5°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• رعایت فاصله عایقی مناسب برای ولتاژ بالا

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با فاصله عایقی کافی

• خازن‌های بای‌پس سرامیکی با ولتاژ کاری بالا

• هیت‌سینک مناسب برای دفع حرارت

• مدار snubber برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 20ns

• زمان افزایش (tr): 40ns

• زمان تأخیر خاموش شدن (td(off)): 60ns

• زمان سقوط (tf): 30ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 40μJ

• انرژی خاموش شدن (Eoff): 20μJ

• انرژی بازیابی معکوس (Err): 7μJ

برنامه‌های کاربردی خاص

طراحی مبدل Flyback ولتاژ بالا

• فرکانس کاری: 40-60kHz

• ولتاژ ورودی: 500-700VDC

• قدرت خروجی: تا 200W

• راندمان: >89%

طراحی اینورتر خورشیدی

• فرکانس کاری: 25-45kHz

• ولتاژ ورودی: 600-800VDC

• قدرت خروجی: تا 250W

• راندمان: >91%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود ولتاژ بالا برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با NTC

ملاحظات ولتاژ بالا

• فاصله عایقی کافی روی PCB

• خازن‌های با ولتاژ کاری مناسب

• طراحی کریپژ و کلییرنس مناسب

• استفاده از عایق‌های حرارتی مناسب

جمع‌بندی نهایی

STP5NK80Z یک ماسفت MDmesh™ با ولتاژ کاری بالا است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• ولتاژ کاری بالا (800V)

• تعادل خوب بین Rds(on) و Qg

• قابلیت اطمینان بالا در ولتاژهای بالا

• مناسب برای فرکانس‌کاری پایین تا متوسط

• دیود بدن با کارایی قابل قبول

💰 مقرون به صرفه برای

• اینورترهای خورشیدی

• منابع تغذیه ولتاژ بالا

• سیستم‌های کنترل صنعتی

• درایورهای موتور ولتاژ بالا

• تجهیزات UPS

این قطعه برای طراحانی که به دنبال ولتاژ کاری بالا، قابلیت اطمینان و هزینه بهینه در کاربردهای ولتاژ بالا هستند، انتخابی ایده‌آل محسوب می‌شود.
