ویژگی‌های منحصر به فرد

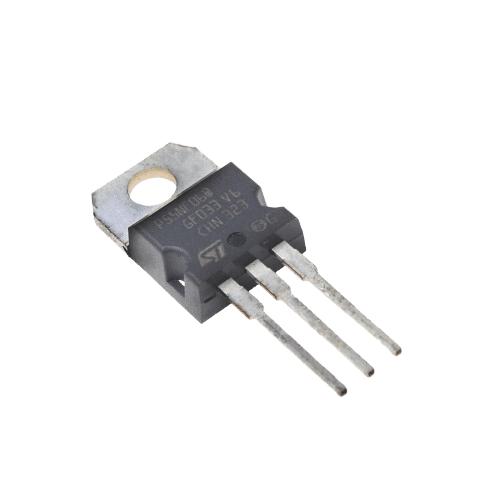

✅ مزایای کلیدی STP55NF06

• جریان دهی بسیار بالا: 55 آمپر – مناسب برای کاربردهای پرجریان

• مقاومت R_DS(on) پایین: 17 میلی‌اهم – تلفات هدایت کم

• ولتاژ کاری مناسب: 60V برای سیستم‌های 12V تا 48V

• قابلیت اطمینان بالا: استانداردهای کیفیت STMicroelectronics

• قیمت اقتصادی: مقرون به صرفه برای تولید انبوه

• سازگاری خوب: جایگزین مستقیم برای بسیاری از مدل‌های مشابه

کاربردهای اصلی

این ماسفت پرتوان در کاربردهای زیر استفاده می‌شود:

• درایورهای موتور DC بسیار پرتوان

• منابع تغذیه سوئیچینگ (SMPS) پرتوان

• کنترل‌کننده‌های سرعت موتور PWM

• سیستم‌های UPS (منابع تغذیه بدون وقفه)

• مبدل‌های DC-DC Buck/Boost پرتوان

• کنترلرهای روشنایی خودرویی پرتوان

• شارژرهای باتری صنعتی

• سیستم‌های جوشکاری اینورتری

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت:

• ولتاژ درایو گیت پیشنهادی: 10-12 V

• جریان پیک درایور: حداقل 2-3 A (به دلیل Qg بالا)

• مقاومت گیت (R_G): بین 4.7 تا 22 Ω

• فرکانس سوئیچینگ بهینه: 50-100 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 1.0 °C/W

نکات حیاتی در طراحی

• هیت‌سینک بزرگ ضروری است: این قطعه حتی در جریان‌های متوسط نیاز به هیت‌سینک بزرگ دارد

• درایور گیت قوی: نیاز به درایور با قابلیت جریان کافی

• مسیرهای PCB عریض: استفاده از مس عریض برای پایه‌های درین و سورس

• خازن‌های بای‌پس: خازن‌های سرامیکی با ESR پایین نزدیک پایه‌ها

• حفاظت از اتصال کوتاه: استفاده از فیوز یا مدار محدود کننده جریان

• حفاظت از گیت: دیود TVS برای محافظت در برابر اسپایک

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 18 ns

• زمان افزایش (t_r): 45 ns

• زمان تأخیر خاموش شدن (t_d(off)): 50 ns

• زمان سقوط (t_f): 30 ns

• حداکثر فرکانس سوئیچینگ عملی: تا 100 kHz

جایگزین‌های مشابه و معادل

• IRF3205 – از Infineon (مشابه بسیار محبوب)

• FQP50N06 – از Fairchild/ON Semi

• RFP50N06 – از Fairchild

• IXFH50N10 – از IXYS

• 2SK2955 – از توشیبا

جمع‌بندی نهایی

ماسفت STP55NF06 یک انتخاب عالی و پرتوان برای کاربردهای Low-Voltage High-Current است.

🎯 مزایای نهایی این قطعه:

• جریان دهی بسیار بالا (55A)

• مقاومت Rds(on) پایین (17mΩ)

• قیمت اقتصادی نسبت به عملکرد

• قابلیت اطمینان خوب

• مناسب برای کاربردهای صنعتی سنگین

⚠️ محدودیت‌ها:

• تکنولوژی قدیمی – کارایی پایین‌تر از نسل جدید

• بار گیت بالا (75nC) – نیاز به درایور قوی

• نیاز به سیستم خنک‌کنندگی قوی

• سرعت سوئیچینگ محدود

💰 ایده‌آل برای:

• درایورهای موتور صنعتی پرتوان

• منابع تغذیه 12V/24V پرتوان

• سیستم‌های کنترل سرعت موتور DC

• کنترلرهای روشنایی خودرویی

• پروژه‌های صنعتی با بودجه متعادل

این قطعه برای طراحانی که به دنبال یک راه‌حل مطمئن و پرتوان برای کاربردهای پرجریان با ولتاژ پایین هستند، انتخابی ایده‌آل محسوب می‌شود.
