ماسفت SPP20N60C3 – تکنولوژی CoolMOS™ C3

بررسی تخصصی ترانزیستور قدرت کم‌تلفات

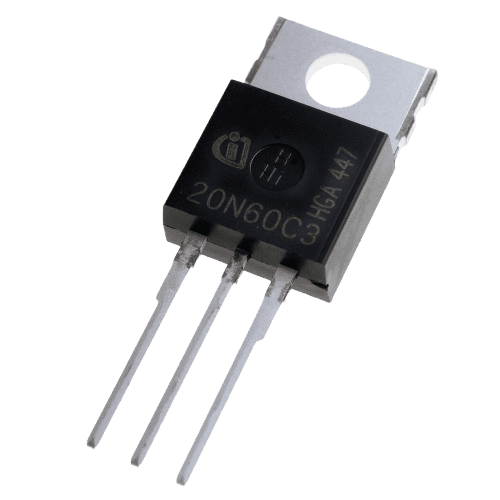

ماسفت SPP20N60C3 یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی CoolMOS™ C3 است که توسط شرکت Infineon تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: CoolMOS™ C3

• ولتاژ درین-سورس: 600V

• جریان درین پیوسته: 20A (در 25°C)

• جریان درین پالسی: 80A

• مقاومت درین-سورس روشن: 0.19Ω (190mΩ) در Vgs=10V

• بسته‌بندی: TO-220

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 156W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 1800pF

• بار گیت (Qg): 60nC

• شارژ گیت-سورس (Qgs): 16nC

• ظرفیت خازنی خروجی (Coss): 120pF

ویژگی‌های منحصر به فرد CoolMOS™ C3

✅ مزایای تکنولوژی C3

• تعادل بهینه بین Rds(on) و Qg

• تلفات سوئیچینگ بسیار پایین

• دیود بدن با بازیابی سریع

• پایداری حرارتی عالی

• قیمت بسیار مقرون به صرفه

📊 مشخصات پیشرفته

• فرکانس کاری تا 100kHz

• تلفات هدایت پایین

• پاسخ سوئیچینگ سریع

• مناسب برای کاربردهای صنعتی و مصرفی

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ (SMPS)

• مبدل‌های DC-DC صنعتی

• سیستم‌های UPS

• مبدل‌های PFC (اصلاح ضریب توان)

• درایور موتورهای صنعتی

• منابع تغذیه سرور و مخابرات

• سیستم‌های روشنایی LED پرتوان

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 2A

• مقاومت گیت: 3.3-15Ω

• سرعت سوئیچینگ بهینه: 50-80kHz

محاسبات حرارتی

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 62°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 1.5°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• از مقاومت گیت مناسب برای کنترل سرعت سوئیچینگ استفاده کنید

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین توصیه می‌شود

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس ضخیم (1-2oz)

• خازن‌های بای‌پس سرامیکی با ESR پایین

• هیت‌سینک با مقاومت حرارتی مناسب

• مدار snubber برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 16ns

• زمان افزایش (tr): 32ns

• زمان تأخیر خاموش شدن (td(off)): 52ns

• زمان سقوط (tf): 22ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 75μJ

• انرژی خاموش شدن (Eoff): 38μJ

• انرژی بازیابی معکوس (Err): 12μJ

برنامه‌های کاربردی خاص

طراحی منبع تغذیه سوئیچینگ

• توپولوژی: Flyback, Forward, Half-Bridge

• فرکانس سوئیچینگ: 50-80kHz

• قدرت خروجی: تا 1000W

مبدل PFC (اصلاح ضریب توان)

• توپولوژی: Boost PFC

• فرکانس کاری: 50-70kHz

• ولتاژ خروجی: 400V

• قدرت خروجی: تا 1500W

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با سنسور NTC

ملاحظات EMC/EMI

• فیلتر EMI ورودی مناسب

• خازن‌های X/Y برای کاهش نویز

• طراحی زمین‌سازی مناسب

• استفاده از فریت بید در صورت نیاز

جمع‌بندی نهایی

SPP20N60C3 یک ماسفت CoolMOS™ C3 با عملکرد عالی است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• تعادل عالی بین تلفات هدایت و سوئیچینگ

• قابلیت اطمینان بالا

• مناسب برای فرکانس‌کاری متوسط

• دیود بدن با کارایی خوب

• قیمت بهینه برای کاربردهای صنعتی

💰 مقرون به صرفه برای

• منابع تغذیه صنعتی

• سیستم‌های UPS

• تجهیزات مخابراتی

• درایورهای موتور

• سیستم‌های روشنایی صنعتی

این قطعه برای طراحانی که به دنبال کارایی بالا، قابلیت اطمینان و هزینه بهینه در کاربردهای صنعتی با توان متوسط هستند، انتخابی ایده‌آل محسوب می‌شود.
