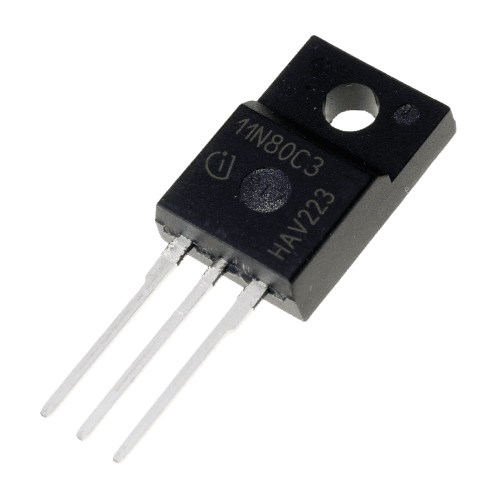

ماسفت SPA11N80C3 – تکنولوژی CoolMOS™ C3

نکات حیاتی در طراحی

هشدارهای مهم

• رعایت فاصله عایقی مناسب برای ولتاژ بالا

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با فاصله عایقی کافی

• خازن‌های بای‌پس سرامیکی با ولتاژ کاری بالا

• هیت‌سینک مناسب برای دفع حرارت

• مدار snubber برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 18ns

• زمان افزایش (tr): 35ns

• زمان تأخیر خاموش شدن (td(off)): 55ns

• زمان سقوط (tf): 25ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 50μJ

• انرژی خاموش شدن (Eoff): 25μJ

• انرژی بازیابی معکوس (Err): 8μJ

برنامه‌های کاربردی خاص

طراحی مبدل Flyback ولتاژ بالا

• فرکانس کاری: 50-70kHz

• ولتاژ ورودی: 500-700VDC

• قدرت خروجی: تا 300W

• راندمان: >90%

طراحی اینورتر خورشیدی

• فرکانس کاری: 30-50kHz

• ولتاژ ورودی: 600-800VDC

• قدرت خروجی: تا 500W

• راندمان: >92%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود ولتاژ بالا برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با NTC

ملاحظات ولتاژ بالا

• فاصله عایقی کافی روی PCB

• خازن‌های با ولتاژ کاری مناسب

• طراحی کریپژ و کلییرنس مناسب

• استفاده از عایق‌های حرارتی مناسب

جمع‌بندی نهایی

SPA11N80C3 یک ماسفت CoolMOS™ C3 با ولتاژ کاری بالا است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• ولتاژ کاری بالا (800V)

• تعادل خوب بین Rds(on) و Qg

• قابلیت اطمینان بالا در ولتاژهای بالا

• مناسب برای فرکانس‌کاری متوسط

• قیمت بسیار مقرون به صرفه

💰 مقرون به صرفه برای

• اینورترهای خورشیدی

• منابع تغذیه ولتاژ بالا

• سیستم‌های کنترل صنعتی

• درایورهای موتور ولتاژ بالا

• تجهیزات UPS

این قطعه برای طراحانی که به دنبال ولتاژ کاری بالا، قابلیت اطمینان و هزینه بهینه در کاربردهای ولتاژ بالا هستند، انتخابی ایده‌آل محسوب می‌شود.
