پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 1.0 °C/W

نکات حیاتی در طراحی

• درایو مستقیم: امکان اتصال مستقیم به خروجی دیجیتال میکروکنترلر

• مدیریت حرارتی ضروری: حتی در جریان‌های متوسط نیاز به هیت‌سینک دارد

• مسیرهای PCB عریض: استفاده از مس عریض برای پایه‌های درین و سورس

• خازن‌های بای‌پس: خازن‌های سرامیکی با ESR پایین نزدیک پایه‌ها

• حفاظت از اتصال کوتاه: استفاده از سنسور جریان و مدار قطع سریع

• حفاظت از گیت: دیود TVS برای محافظت در برابر اسپایک

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 10 ns

• زمان افزایش (t_r): 20 ns

• زمان تأخیر خاموش شدن (t_d(off)): 25 ns

• زمان سقوط (t_f): 15 ns

• حداکثر فرکانس سوئیچینگ عملی: تا 500 kHz

جایگزین‌های مشابه

• IRF3205 – از Infineon

• STP55NF06 – از STMicroelectronics

• FDP047N10 – از Fairchild/ON Semi

• IXFH50N20 – از IXYS

• AUIRF3710 – از Infineon

جمع‌بندی نهایی

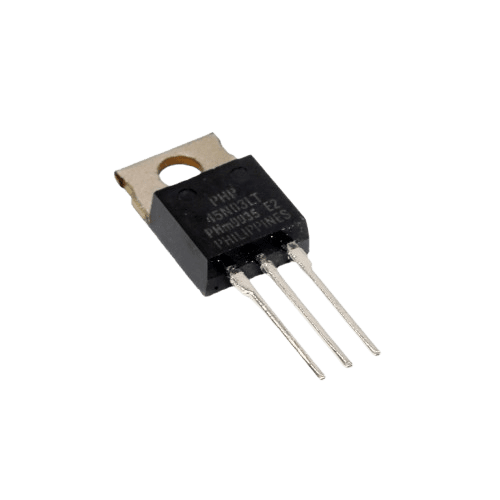

ماسفت PHP45N03LTA یک انتخاب عالی و پرکارایی برای کاربردهای Low-Voltage High-Current است.

🎯 مزایای نهایی این قطعه:

• مقاومت Rds(on) فوق‌پایین (10mΩ)

• جریان دهی بسیار بالا (45A)

• درایو ساده با میکروکنترلر (Logic-Level)

• سرعت سوئیچینگ بسیار بالا

• مناسب برای فرکانس‌کاری بالا

⚠️ محدودیت‌ها و هشدارها:

• نیاز به سیستم خنک‌کنندگی قوی

• نیاز به درایور گیت مناسب

• ولتاژ کاری محدود به 30V

• حساس به نویز و ringing به دلیل سرعت بالا

💰 کاربردهای تخصصی:

• درایورهای موتور خودروهای الکتریکی کوچک

• منابع تغذیه سرور پرتوان

• سیستم‌های مدیریت باتری پیشرفته

• کنترلرهای روشنایی خودرویی

• مبدل‌های DC-DC با چگالی توان بالا
