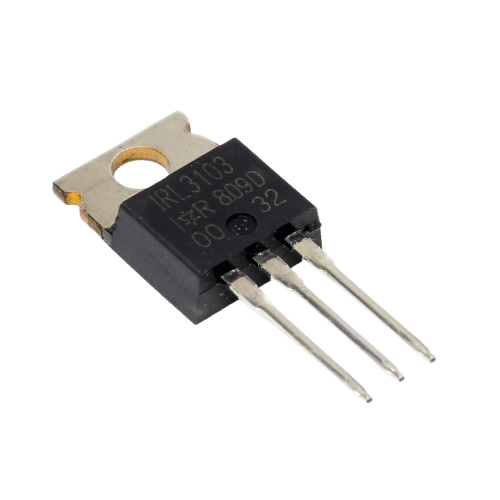

ویژگی‌های منحصر به فرد

✅ مزایای کلیدی IRL3103

• ولتاژ گیت آستانه بسیار پایین: 1-2 ولت – قابلیت درایو مستقیم با میکروکنترلر

• مقاومت R_DS(on) پایین: 18 میلی‌اهم – تلفات هدایت کم

• جریان دهی بسیار بالا: 64 آمپر در دمای 25°C

• قابلیت درایو با منطق (Logic-Level): عملکرد کامل با ولتاژ 5V

• سویچینگ سریع: مناسب برای کاربردهای PWM فرکانس بالا

• قیمت بسیار اقتصادی: مقرون به صرفه برای تولید انبوه

کاربردهای اصلی

این ماسفت در کاربردهای زیر استفاده می‌شود:

• درایورهای موتور DC پرتوان

• کنترل‌کننده‌های سرعت موتور PWM

• منابع تغذیه سوئیچینگ Low-Voltage High-Current

• مبدل‌های Buck/Boost پرجریان

• سیستم‌های کنترل روشنایی خودرویی

• سویچ‌های بار (Load Switch) پرتوان

• درایورهای سروو موتور صنعتی

• سیستم‌های مدیریت باتری

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت:

• ولتاژ درایو گیت پیشنهادی: 5-12 V

• حداقل ولتاژ درایو: 3.5 V برای عملکرد مناسب

• جریان پیک درایور: حداقل 1-2 A

• مقاومت گیت (R_G): بین 10 تا 47 Ω

• فرکانس سوئیچینگ بهینه: 20-100 kHz

محاسبات حرارتی حیاتی

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 1.0 °C/W

نکات حیاتی در طراحی

• درایو مستقیم با میکروکنترلر: امکان اتصال مستقیم با خروجی دیجیتال میکرو

• هیت‌سینک ضروری: برای جریان‌های بالاتر از 10A حتماً از هیت‌سینک استفاده کنید

• حفاظت از گیت: استفاده از دیود زنر 12V برای محافظت در برابر اسپایک

• مقاومت Pull-Down: یک مقاومت 10kΩ بین گیت و سورس برای خاموشی مطمئن

• مسیرهای PCB عریض: استفاده از مس عریض برای پایه‌های درین و سورس

• خازن بای‌پس: خازن 100nF نزدیک پایه‌ها برای کاهش نویز

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 15 ns

• زمان افزایش (t_r): 50 ns

• زمان تأخیر خاموش شدن (t_d(off)): 40 ns

• زمان سقوط (t_f): 30 ns

• حداکثر فرکانس سوئیچینگ: تا 500 kHz

جایگزین‌های مشابه

• IRL3705 – مشخصات بسیار مشابه

• IRL3803 – ولتاژ بالاتر

• STP60NF06 – از STMicroelectronics

• FQP50N06 – از Fairchild/ON Semi

جمع‌بندی نهایی

ماسفت IRL3103 یک انتخاب عالی و همه‌کاره برای کاربردهای Low-Voltage High-Current با درایو ساده است.

🎯 مزایای نهایی این قطعه:

• درایو ساده با میکروکنترلر (Logic-Level)

• جریان دهی بسیار بالا (64A)

• مقاومت Rds(on) پایین (18mΩ)

• قیمت بسیار مقرون به صرفه

• سرعت سوئیچینگ خوب

⚠️ محدودیت‌ها:

• ولتاژ کاری پایین (30V)

• نیاز به هیت‌سینک برای جریان‌های بالا

• بار گیت نسبتاً بالا

💰 مقرون به صرفه برای:

• درایورهای موتور رباتیک و پهپاد

• کنترل‌کننده‌های سرعت موتور DC

• منابع تغذیه 12V/24V پرتوان

• سیستم‌های روشنایی خودرویی

• پروژه‌های آموزشی و آزمایشگاهی

این قطعه برای طراحانی که به دنبال یک راه‌حل ساده، اقتصادی و پرتوان برای کاربردهای لوولتاژ هستند، انتخابی ایده‌آل محسوب می‌شود.
