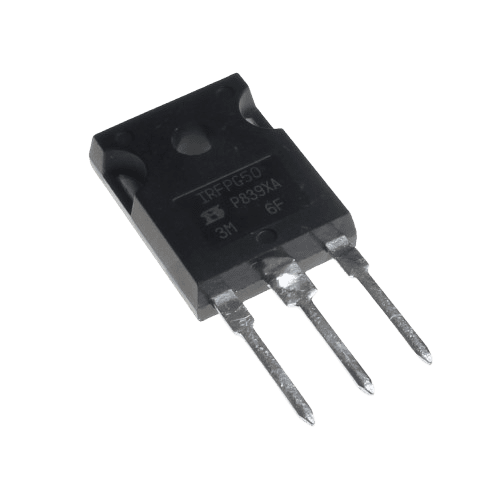

ماسفت IRFPG50 – تکنولوژی HEXFET® Power MOSFET

بررسی تخصصی ترانزیستور قدرت ولتاژ بالا

ماسفت IRFPG50 یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی HEXFET® است که توسط شرکت VISHAY تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: HEXFET® Power MOSFET

• ولتاژ درین-سورس: 1000V

• جریان درین پیوسته: 6.1A (در 25°C)

• جریان درین پالسی: 24A

• مقاومت درین-سورس روشن: 0.6Ω (600mΩ) در Vgs=10V

• بسته‌بندی: TO-247

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 190W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 1800pF

• بار گیت (Qg): 70nC

• شارژ گیت-سورس (Qgs): 18nC

• ظرفیت خازنی خروجی (Coss): 150pF

ویژگی‌های منحصر به فرد HEXFET®

✅ مزایای تکنولوژی HEXFET®

• ولتاژ کاری بسیار بالا (1000V)

• ساختار مقاوم و بادوام

• پایداری حرارتی عالی

• سوئیچینگ قابل اعتماد

• قابلیت اطمینان بالا در شرایط سخت

📊 مشخصات پیشرفته

• فرکانس کاری تا 50kHz

• تلفات هدایت مناسب برای ولتاژ بالا

• پاسخ سوئیچینگ خوب

• مناسب برای کاربردهای ولتاژ بسیار بالا

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ ولتاژ بسیار بالا

• مبدل‌های Flyback ولتاژ بالا

• اینورترهای خورشیدی

• سیستم‌های UPS صنعتی

• مبدل‌های Boost ولتاژ بالا

• سیستم‌های کنترل صنعتی ولتاژ بالا

• تجهیزات آزمایشگاهی ولتاژ بالا

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 1.5A

• مقاومت گیت: 3.3-15Ω

• سرعت سوئیچینگ بهینه: 30-50kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 50°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 0.7°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• رعایت فاصله عایقی مناسب برای ولتاژ بسیار بالا

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با فاصله عایقی کافی

• خازن‌های بای‌پس سرامیکی با ولتاژ کاری بالا

• هیت‌سینک مناسب برای دفع حرارت

• مدار snubber برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 25ns

• زمان افزایش (tr): 50ns

• زمان تأخیر خاموش شدن (td(off)): 70ns

• زمان سقوط (tf): 35ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 60μJ

• انرژی خاموش شدن (Eoff): 30μJ

• انرژی بازیابی معکوس (Err): 10μJ

برنامه‌های کاربردی خاص

طراحی مبدل Flyback ولتاژ بسیار بالا

• فرکانس کاری: 40-60kHz

• ولتاژ ورودی: 700-900VDC

• قدرت خروجی: تا 250W

• راندمان: >88%

طراحی اینورتر خورشیدی

• فرکانس کاری: 25-45kHz

• ولتاژ ورودی: 800-1000VDC

• قدرت خروجی: تا 350W

• راندمان: >90%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود ولتاژ بالا برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با NTC

ملاحظات ولتاژ بسیار بالا

• فاصله عایقی کافی روی PCB

• خازن‌های با ولتاژ کاری مناسب (1000V+)

• طراحی کریپژ و کلییرنس مناسب

• استفاده از عایق‌های حرارتی مناسب

جمع‌بندی نهایی

IRFPG50 یک ماسفت HEXFET® با ولتاژ کاری بسیار بالا است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• ولتاژ کاری بسیار بالا (1000V)

• ساختار مقاوم و بادوام

• قابلیت اطمینان بالا در ولتاژهای بسیار بالا

• پایداری حرارتی عالی

• طول عمر طولانی

💰 مقرون به صرفه برای

• اینورترهای خورشیدی

• منابع تغذیه ولتاژ بسیار بالا

• سیستم‌های کنترل صنعتی ولتاژ بالا

• تجهیزات UPS صنعتی

• تجهیزات آزمایشگاهی ولتاژ بسیار بالا

این قطعه برای طراحانی که به دنبال ولتاژ کاری بسیار بالا، قابلیت اطمینان و دوام در کاربردهای ولتاژ بسیار بالا هستند، انتخابی ایده‌آل محسوب می‌شود.
