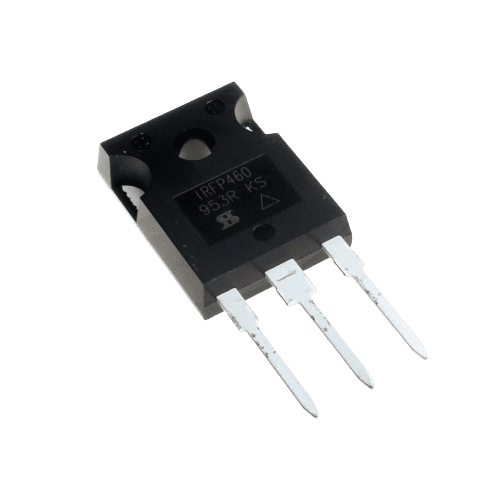

ماسفت IRFP460PBF – تکنولوژی HEXFET® Power MOSFET

بررسی تخصصی ترانزیستور قدرت پرتوان

ماسفت IRFP460PBF یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی HEXFET® است که توسط شرکت VISHAY تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: HEXFET® Power MOSFET

• ولتاژ درین-سورس: 500V

• جریان درین پیوسته: 20A (در 25°C)

• جریان درین پالسی: 80A

• مقاومت درین-سورس روشن: 0.27Ω (270mΩ) در Vgs=10V

• بسته‌بندی: TO-247

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 280W

• دمای اتصال: -55°C تا +175°C

• ظرفیت خازنی ورودی (Ciss): 3500pF

• بار گیت (Qg): 120nC

• شارژ گیت-سورس (Qgs): 32nC

• ظرفیت خازنی خروجی (Coss): 450pF

ویژگی‌های منحصر به فرد HEXFET®

✅ مزایای تکنولوژی HEXFET®

• ساختار مقاوم و بادوام

• پایداری حرارتی عالی

• سوئیچینگ قابل اعتماد

• قابلیت اطمینان بالا در شرایط سخت

• طول عمر طولانی

📊 مشخصات پیشرفته

• فرکانس کاری تا 100kHz

• تلفات هدایت مناسب

• پاسخ سوئیچینگ خوب

• مناسب برای کاربردهای صنعتی پرتوان

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ صنعتی (SMPS)

• مبدل‌های DC-DC پرتوان

• درایور موتورهای صنعتی

• سیستم‌های UPS صنعتی

• اینورترهای جوشکاری

• سیستم‌های کنترل قدرت

• منابع تغذیه سرور

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 2.5A

• مقاومت گیت: 2.2-10Ω

• سرعت سوئیچینگ بهینه: 40-80kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 40°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 0.5°C/W

• حداکثر دمای اتصال (Tjmax): 175°C

نکات حیاتی در طراحی

هشدارهای مهم

• از درایور گیت مناسب استفاده کنید

• مدیریت حرارتی قوی ضروری است

• فیوز حفاظتی در مسیر درین

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس ضخیم (2-3oz)

• خازن‌های بای‌پس سرامیکی با ESR پایین

• هیت‌سینک با مقاومت حرارتی مناسب

• مدار snubber برای کاهش spike ولتاژ

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 22ns

• زمان افزایش (tr): 45ns

• زمان تأخیر خاموش شدن (td(off)): 65ns

• زمان سقوط (tf): 35ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 130μJ

• انرژی خاموش شدن (Eoff): 65μJ

• انرژی بازیابی معکوس (Err): 20μJ

برنامه‌های کاربردی خاص

طراحی منبع تغذیه صنعتی

• توپولوژی: Half-Bridge, Full-Bridge

• فرکانس سوئیچینگ: 40-70kHz

• قدرت خروجی: تا 2000W

• راندمان: >93%

درایور موتور صنعتی

• ولتاژ کاری: 400-480V

• جریان خروجی: تا 18A

• قدرت خروجی: تا 8kW

• راندمان: >96%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• حفاظت اضافه دما با NTC

ملاحظات طراحی

• اتصالات با سیم‌های ضخیم

• خنک‌کنندگی فعال برای کار مداوم

• سنسور جریان برای محافظت

• طراحی برای جریان راه‌اندازی بالا

جمع‌بندی نهایی

IRFP460PBF یک ماسفت HEXFET® با عملکرد قابل اعتماد و بادوام است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• ساختار مقاوم و بادوام

• قابلیت اطمینان بسیار بالا

• پایداری حرارتی عالی

• مناسب برای کاربردهای صنعتی سنگین

• طول عمر طولانی

💰 مقرون به صرفه برای

• منابع تغذیه صنعتی

• سیستم‌های UPS صنعتی

• درایورهای موتور صنعتی

• اینورترهای جوشکاری

• تجهیزات کنترل قدرت

این قطعه برای طراحانی که به دنبال قابلیت اطمینان بالا، دوام و پایداری در کاربردهای صنعتی پرتوان هستند، انتخابی ایده‌آل محسوب می‌شود
