ماسفت IRFP4410ZPBF – تکنولوژی HEXFET® Power MOSFET

بررسی تخصصی ترانزیستور قدرت پرتوان

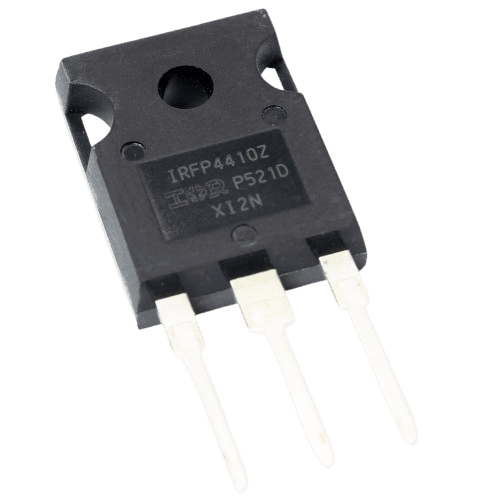

ماسفت IRFP4410ZPBF یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی HEXFET® است که توسط شرکت International Rectifier (اینفینین) تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: HEXFET® Power MOSFET

• ولتاژ درین-سورس: 100V

• جریان درین پیوسته: 180A (در 25°C)

• جریان درین پالسی: 720A

• مقاومت درین-سورس روشن: 4.1mΩ (در Vgs=10V)

• بسته‌بندی: TO-247

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 580W

• دمای اتصال: -55°C تا +175°C

• ظرفیت خازنی ورودی (Ciss): 15000pF

• بار گیت (Qg): 390nC

• شارژ گیت-سورس (Qgs): 110nC

• ظرفیت خازنی خروجی (Coss): 3500pF

ویژگی‌های منحصر به فرد HEXFET®

✅ مزایای تکنولوژی HEXFET®

• مقاومت Rds(on) فوق‌العاده پایین

• جریان درین بسیار بالا

• سوئیچینگ سریع

• پایداری حرارتی عالی

• قابلیت اطمینان بالا در شرایط سخت

📊 مشخصات پیشرفته

• فرکانس کاری تا 50kHz

• تلفات هدایت بسیار پایین

• پاسخ سوئیچینگ مناسب برای کاربردهای پرجریان

• مناسب برای کاربردهای سوئیچینگ قدرت

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• درایورهای موتور DC پرتوان

• مبدل‌های DC-DC پرجریان

• سیستم‌های کنترل قدرت صنعتی

• منابع تغذیه سوئیچینگ پرتوان

• سیستم‌های جوشکاری

• کنترلرهای سروو موتور

• سیستم‌های UPS صنعتی

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 12V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 5A

• مقاومت گیت: 0.5-3Ω

• سرعت سوئیچینگ بهینه: 20-40kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 40°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 0.24°C/W

• حداکثر دمای اتصال (Tjmax): 175°C

نکات حیاتی در طراحی

هشدارهای مهم

• حتماً از درایور گیت بسیار قوی استفاده شود

• مدیریت حرارتی پیشرفته ضروری است

• فیوز حفاظتی بسیار سریع در مسیر درین

• از اتصال کوتاه گیت-سورس جداً جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس بسیار ضخیم (3-4oz)

• خازن‌های بای‌پس سرامیکی با ESR فوق‌العاده پایین

• هیت‌سینک با مقاومت حرارتی زیر 0.3°C/W

• استفاده از باس‌بار برای اتصالات توان

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 25ns

• زمان افزایش (tr): 60ns

• زمان تأخیر خاموش شدن (td(off)): 70ns

• زمان سقوط (tf): 40ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 400μJ

• انرژی خاموش شدن (Eoff): 200μJ

• انرژی بازیابی معکوس (Err): 80μJ

برنامه‌های کاربردی خاص

طراحی درایور موتور DC پرتوان

• ولتاژ کاری: 48V-96V

• جریان خروجی: تا 150A

• قدرت خروجی: تا 15kW

• راندمان: >98%

طراحی مبدل DC-DC پرجریان

• ولتاژ ورودی: 12V-48V

• جریان خروجی: تا 200A

• قدرت خروجی: تا 10kW

• راندمان: >97%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود پرتوان برای حفاظت از گیت

• RC snubber پیشرفته برای کاهش spike ولتاژ

• فیوز فوق‌سریع در مسیر درین

• حفاظت اضافه دما با سنسور دیجیتال

ملاحظات طراحی

• اتصالات با سیم‌های بسیار ضخیم

• خنک‌کنندگی فعال (فن) برای کار مداوم

• سنسور جریان هال افکت برای محافظت

• طراحی برای handle جریان راه‌اندازی بالا

جمع‌بندی نهایی

IRFP4410ZPBF یک ماسفت HEXFET® با عملکرد استثنایی و بی‌نظیر است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• کمترین Rds(on) در کلاس خود

• جریان درین بسیار بالا (180A)

• تلفات هدایت فوق‌العاده پایین

• قابلیت اطمینان استثنایی در شرایط سخت

• مناسب برای کاربردهای پرجریان صنعتی

💰 مقرون به صرفه برای

• درایورهای موتور صنعتی سنگین

• سیستم‌های کنترل قدرت صنعتی

• منابع تغذیه پرتوان

• سیستم‌های جوشکاری صنعتی

• تجهیزات آزمایشگاهی پرتوان

این قطعه برای طراحانی که به دنبال حداکثر کارایی، بالاترین جریان و بهترین عملکرد در کاربردهای صنعتی بسیار پرتوان هستند، انتخابی ایده‌آل و بی‌نظیر محسوب می‌شود.
