ویژگی‌های منحصر به فرد

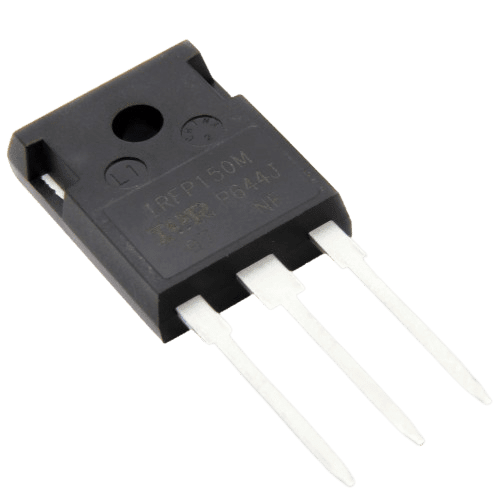

✅ مزایای کلیدی IRFP150MPBF

• جریان دهی استثنایی: 140 آمپر – از بالاترین‌ها در بازار

• مقاومت R_DS(on) بسیار پایین: 55 میلی‌اهم – تلفات هدایت نزدیک به صفر

• توان مجاز فوق‌العاده: 380 وات – قابلیت کار در شرایط سخت

• ولتاژ کاری 100V: مناسب برای سیستم‌های 12V تا 48V پرتوان

• ساختار robust: طراحی شده برای کاربردهای صنعتی سنگین

• قابلیت اطمینان بالا: استانداردهای کیفیت خودرویی

کاربردهای اصلی

این ماسفت فوق‌پرانرژی در کاربردهای زیر استفاده می‌شود:

• درایورهای موتور DC بسیار پرتوان صنعتی

• کنترل‌کننده‌های سرعت موتور برای موتورهای بزرگ

• منابع تغذیه سوئیچینگ سرور و دیتاسنتر

• مبدل‌های DC-DC فوق‌پرانرژی

• سیستم‌های جوشکاری اینورتری صنعتی

• اینورترهای سولار پرتوان

• سیستم‌های UPS (منابع تغذیه بدون وقفه) صنعتی

• کنترل‌کننده‌های توان برای کوره‌های القایی

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت:

• ولتاژ درایو گیت پیشنهادی: 12-15 V

• جریان پیک درایور: حداقل 4-6 A (به دلیل Qg بسیار بالا)

• مقاومت گیت (R_G): بین 1 تا 3.3 Ω

• فرکانس سوئیچینگ بهینه: 20-50 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 0.5 °C/W (با هیت‌سینک ایده‌آل)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 0.24 °C/W

نکات حیاتی در طراحی

• هیت‌سینک بسیار بزرگ: این قطعه نیاز به هیت‌سینک بسیار بزرگ با فن قوی دارد

• خنک‌کننده آبی: در کاربردهای پرتوان ممکن است نیاز به خنک‌کننده آبی باشد

• مسیرهای PCB فوق‌العاده عریض: استفاده از مس 4 اونس با عرض بسیار زیاد

• چند لایه مس: استفاده از PCB های چند لایه با لایه‌های مس ضخیم

• درایور گیت بسیار قوی: استفاده از درایور گیت اختصاصی با قابلیت جریان 6A+

• حفاظت از اتصال کوتاه: استفاده از سنسور جریان هال افکت و مدار قطع سریع

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 18 ns

• زمان افزایش (t_r): 60 ns

• زمان تأخیر خاموش شدن (t_d(off)): 55 ns

• زمان سقوط (t_f): 35 ns

• انرژی روشن شدن (E_on): 0.8 mJ

• انرژی خاموش شدن (E_off): 0.4 mJ

جایگزین‌های مشابه

• IRFP140 – جریان کمتر (130A)

• IRFP150 – نسخه اصلی (غیر Pb-Free)

• IXFH140N10 – از IXYS

• STP140N10F7 – از STMicroelectronics

• FDP110N10F – از Fairchild/ON Semi

جمع‌بندی نهایی

ماسفت IRFP150MPBF یک انتخاب حرفه‌ای و فوق‌العاده برای کاربردهای Low-Voltage Ultra-High-Current است.

🎯 مزایای نهایی این قطعه:

• جریان دهی استثنایی (140A)

• مقاومت Rds(on) فوق‌پایین (55mΩ)

• توان مجاز بسیار بالا (380W)

• قابلیت اطمینان در شرایط سخت

• مناسب برای کاربردهای صنعتی سنگین

⚠️ محدودیت‌ها و هشدارها:

• نیاز به سیستم خنک‌کنندگی بسیار بسیار قوی

• نیاز به درایور گیت فوق‌قوی

• طراحی PCB بسیار حرفه‌ای مورد نیاز

• فقط برای طراحان بسیار حرفه‌ای توصیه می‌شود

• قیمت بالا نسبت به قطعات معمولی

💰 کاربردهای تخصصی:

• درایورهای موتور خودروهای الکتریکی

• منابع تغذیه صنعتی فوق‌پرانرژی

• سیستم‌های جوشکاری صنعتی سنگین

• مبدل‌های DC-DC برای سیستم‌های مخابراتی پرتوان

• سیستم‌های UPS صنعتی بسیار پرتوان

این قطعه برای طراحانی که به دنبال حداکثر کارایی در کاربردهای فوق‌پرجریان هستند و تخصص کافی در مدیریت حرارتی و طراحی PCB دارند، انتخابی ایده‌آل محسوب می‌شود.
