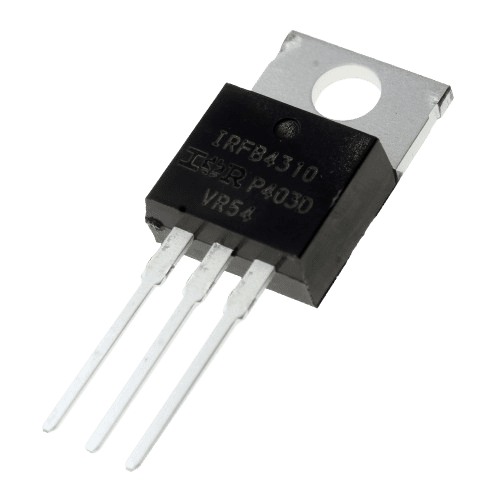

ماسفت IRFB4310PBF – تکنولوژی HEXFET® Power MOSFET

بررسی تخصصی ترانزیستور قدرت ولتاژ پایین

ماسفت IRFB4310PBF یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی HEXFET® است که توسط شرکت International Rectifier (اینفینین) تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: HEXFET® Power MOSFET

• ولتاژ درین-سورس: 100V

• جریان درین پیوسته: 62A (در 25°C)

• جریان درین پالسی: 248A

• مقاومت درین-سورس روشن: 0.01Ω (10mΩ) در Vgs=10V

• بسته‌بندی: TO-220

مشخصات کلیدی

• ولتاژ گیت-سورس: ±30V

• توان مجاز: 330W

• دمای اتصال: -55°C تا +175°C

• ظرفیت خازنی ورودی (Ciss): 5200pF

• بار گیت (Qg): 150nC

• شارژ گیت-سورس (Qgs): 40nC

• ظرفیت خازنی خروجی (Coss): 1800pF

ویژگی‌های منحصر به فرد HEXFET®

✅ مزایای تکنولوژی HEXFET®

• مقاومت Rds(on) فوق‌العاده پایین

• جریان درین بسیار بالا

• سوئیچینگ سریع

• پایداری حرارتی عالی

• قابلیت اطمینان بالا در شرایط سخت

📊 مشخصات پیشرفته

• فرکانس کاری تا 200kHz

• تلفات هدایت بسیار پایین

• پاسخ سوئیچینگ سریع

• مناسب برای کاربردهای ولتاژ پایین و جریان بالا

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• مبدل‌های DC-DC ولتاژ پایین و جریان بالا

• منابع تغذیه VRM (Voltage Regulator Module)

• سیستم‌های توزیع قدرت سرور

• درایورهای موتور DC پرتوان

• سیستم‌های استارت-استاپ خودرو

• مبدل‌های Synchronous Buck

• سیستم‌های مدیریت باتری

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 10V-12V توصیه می‌شود

• جریان درایور پیک: حداقل 3A

• مقاومت گیت: 1-5Ω

• سرعت سوئیچینگ بهینه: 100-300kHz

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 40°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 0.7°C/W

• حداکثر دمای اتصال (Tjmax): 175°C

نکات حیاتی در طراحی

هشدارهای مهم

• حتماً از درایور گیت قوی استفاده شود

• مدیریت حرارتی پیشرفته ضروری است

• فیوز حفاظتی بسیار سریع در مسیر درین

• از اتصال کوتاه گیت-سورس جداً جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس بسیار ضخیم (3-4oz)

• خازن‌های بای‌پس سرامیکی با ESR فوق‌العاده پایین

• هیت‌سینک با مقاومت حرارتی زیر 0.5°C/W

• استفاده از باس‌بار برای اتصالات توان

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 12ns

• زمان افزایش (tr): 18ns

• زمان تأخیر خاموش شدن (td(off)): 30ns

• زمان سقوط (tf): 15ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 70μJ

• انرژی خاموش شدن (Eoff): 35μJ

• انرژی بازیابی معکوس (Err): 18μJ

برنامه‌های کاربردی خاص

طراحی مبدل Synchronous Buck

• ولتاژ ورودی: 12V-48V

• ولتاژ خروجی: 5V-12V

• جریان خروجی: تا 55A

• فرکانس کاری: 200-400kHz

• راندمان: >97%

طراحی درایور موتور DC

• ولتاژ کاری: 24V-48V

• جریان خروجی: تا 60A

• قدرت خروجی: تا 3kW

• راندمان: >98%

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت

• RC snubber برای کاهش spike ولتاژ

• فیوز فوق‌سریع در مسیر درین

• حفاظت اضافه دما با سنسور دیجیتال

ملاحظات طراحی

• اتصالات با سیم‌های بسیار ضخیم

• خنک‌کنندگی فعال (فن) برای کار مداوم

• سنسور جریان هال افکت برای محافظت

• طراحی برای handle جریان راه‌اندازی بالا

جمع‌بندی نهایی

IRFB4310PBF یک ماسفت HEXFET® با عملکرد استثنایی است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• مقاومت Rds(on) فوق‌العاده پایین (10mΩ)

• جریان درین بسیار بالا (62A)

• تلفات هدایت فوق‌العاده پایین

• سوئیچینگ بسیار سریع

• قابلیت اطمینان استثنایی در شرایط سخت

💰 مقرون به صرفه برای

• منابع تغذیه سرور و دیتاسنتر

• سیستم‌های خودرویی پیشرفته

• درایورهای موتور صنعتی

• مبدل‌های DC-DC پرتوان

• تجهیزات مخابراتی پرتوان

این قطعه برای طراحانی که به دنبال حداکثر کارایی، بالاترین جریان و بهترین عملکرد در کاربردهای ولتاژ پایین و جریان بسیار بالا هستند، انتخابی ایده‌آل و بی‌نظیر محسوب می‌شود.
