ویژگی‌های منحصر به فرد

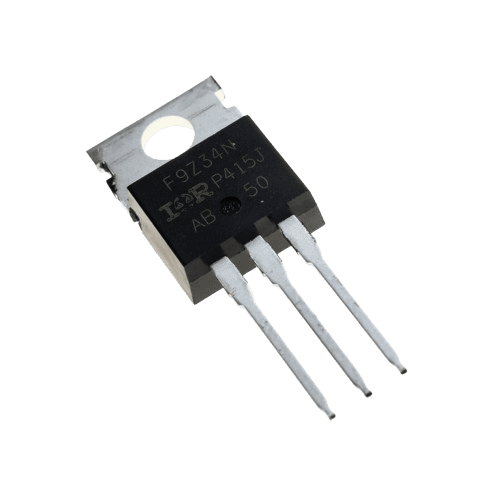

✅ مزایای کلیدی IRF9Z34NPBF

• مقاومت R_DS(on) پایین برای P-Channel: 100 میلی‌اهم – کارایی خوب

• جریان دهی مناسب: 16- آمپر برای کاربردهای عمومی

• ولتاژ کاری 55V-: مناسب برای سیستم‌های 12V تا 48V

• سویچینگ سریع: مناسب برای کاربردهای PWM

• دیود بدن داخلی: دارای دیود بدن (Body Diode) با قابلیت بازیابی

• قیمت اقتصادی: مقرون به صرفه برای تولید انبوه

کاربردهای اصلی

این ماسفت P-Channel در کاربردهای زیر استفاده می‌شود:

• سویچ بار (Load Switch) ساید High-Side

• کنترلرهای منبع تغذیه با پلاریته منفی

• مدارات محافظت Reverse Polarity

• سیستم‌های مدیریت باتری

• کنترلرهای روشن/خاموش در دستگاه‌های صنعتی

• درایورهای موتور DC پلاریته منفی

• مدارات قطع کننده بار (Load Disconnect)

• مبدل‌های DC-DC با توپولوژی خاص

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت (مهم):

• ولتاژ درایو گیت: -10 V تا -12 V برای روشن شدن کامل

• ولتاژ گیت برای خاموشی: 0 V تا +5 V (نسبت به سورس)

• جریان پیک درایور: حداقل 0.5-1 A

• مقاومت گیت (R_G): بین 10 تا 47 Ω

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 1.4 °C/W

نکات حیاتی در طراحی P-Channel

• پلاریته معکوس: همیشه به پلاریته منفی ولتاژهای V_DS و V_GS توجه کنید

• درایور گیت مناسب: برای روشن کردن نیاز به ولتاژ منفی نسبت به سورس دارید

• مقاومت Pull-Up: یک مقاومت 47kΩ بین گیت و سورس برای خاموشی مطمئن

• حفاظت از اسپایک: استفاده از TVS دیود برای محافظت در برابر اسپایک ولتاژ

• هیت‌سینک: برای جریان‌های بالاتر از 5A حتماً از هیت‌سینک استفاده کنید

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 25 ns

• زمان افزایش (t_r): 70 ns

• زمان تأخیر خاموش شدن (t_d(off)): 65 ns

• زمان سقوط (t_f): 40 ns

• حداکثر فرکانس سوئیچینگ: تا 100 kHz

جایگزین‌های مشابه

• IRF9Z34 – نسخه اصلی (غیر Pb-Free)

• FQP27P06 – از Fairchild/ON Semi

• STP16PF06 – از STMicroelectronics

• RFP12P10 – از Fairchild

جمع‌بندی نهایی

ماسفت IRF9Z34NPBF یک انتخاب متعادل و قابل اعتماد برای کاربردهای P-Channel با توان متوسط است.

🎯 مزایای نهایی این قطعه:

• مقاومت Rds(on) خوب برای P-Channel

• جریان دهی مناسب (16A-)

• قیمت مقرون به صرفه

• سرعت سوئیچینگ مناسب

• ساده‌سازی طراحی در سویچ ساید High

⚠️ محدودیت‌ها:

• ولتاژ کاری محدود به 55V-

• نیاز به درایور گیت با پلاریته منفی

• گزینه‌های کم‌تر نسبت به N-Channel

💰 مقرون به صرفه برای:

• Load Switch های صنعتی

• کنترلرهای منبع تغذیه

• سیستم‌های مدیریت باتری

• مدارات محافظت Reverse Polarity

• دستگاه‌های الکترونیکی صنعتی

این قطعه برای طراحانی که به دنبال یک راه‌حل مطمئن و اقتصادی برای سویچینگ ساید High با جریان متوسط هستند، انتخابی ایده‌آل محسوب می‌شود.
