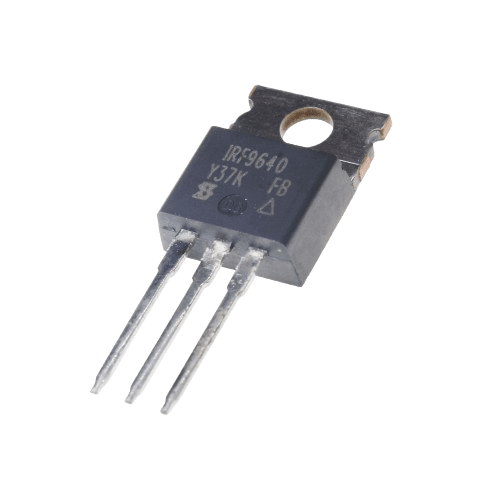

چگونه اصل بودن (ORIGINAL) IRF9640PBF را تشخیص دهیم؟

این بخش بسیار مهم است، زیرا بازار پر از قطعات تقلبی با مشخصات ضعیف است.

۱. بررسی ظاهری (Visual Inspection)

• لوگو و مارکینگ: مارکینگ روی بدنه باید واضح، تیز و عمیق باشد.

  • لوگوی IR (اینترنشنال رکتیفایر) باید به وضوح دیده شود.

  • نوشته‌های “IRF9640PBF” باید کاملاً خوانا و با فونت استاندارد باشد.

• پکیج (TO-220): کیفیت پلاستیک بدنه باید بالا باشد، صاف و محکم. قطعات تقلبی اغلب پلاستیک زبر و بی‌کیفیتی دارند.

• پین‌ها (پایه‌ها): پایه‌ها باید محکم، صاف و از جنس فلز باکیفیت باشند. خمیدگی یا شکنندگی نشانه تقلبی بودن است.

۲. تست ساده با مولتی‌متر (مقاومت دیودی)

• مولتی‌متر را روی حالت تست دیود (بوق) قرار دهید.

• سیم قرمز (مثبت) را به پایه سورس (3) وصل کنید.

• سیم مشکی (کامن) را به پایه درین (2) وصل کنید.

  • باید یک مقدار بینهایت (OL) نشان دهد.

• حالا سیم مشکی را به پایه سورس و سیم قرمز را به پایه درین وصل کنید.

  • باید یک مقدار بینهایت (OL) نشان دهد.

• در یک ماسفت P-Channel سالم، بین درین و سورس یک دیود داخلی (Body Diode) وجود دارد.

  • سیم مشکی به سورس و سیم قرمز به درین -> مولتی‌متر باید حدود 0.4 تا 0.8 ولت (ولتاژ مستقیم دیود) را نشان دهد.

  • اگر در هر دو جهت بوق بخورد یا اتصال کوتاه نشان دهد، قطعه قطعاً تقلبی یا معیوب است.

۳. تست عملکردی ساده (با یک باتری و لامپ)

• یک مدار ساده بسازید:

  • یک لامپ ۱۲ ولت را بین درین و قطب مثبت باتری وصل کنید.

  • سورس را به قطب منفی باتری وصل کنید.

  • در ابتدا لامپ نخواهد سوخت زیرا ماسفت خاموش است.

  • حالا گیت را به منفی باتری (حدود -۱۰ ولت نسبت به سورس) وصل کنید.

  • اگر ماسفت اصل و سالم باشد، لامپ کاملاً روشن می‌شود.

  • اگر لامپ کم‌سو یا اصلاً روشن نشود، احتمال تقلبی بودن قطعه بالاست.

کاربردهای اصلی

• سویچینگ بارهای با ولتاژ بالا (تا 200V)

• مدارات کنترل پاور (High-Side Switching)

• منابع تغذیه سوئیچینگ

• درایورهای موتور

• مدارات اینورتر

خلاصه نهایی و هشدار

ماسفت IRF9640PBF یک قطعه قابل اعتماد و قدرتمند برای کاربردهای P-Channel است، اما فقط در صورتی که اصل باشد.

نکات کلیدی برای اطمینان از اصل بودن:

1. از فروشندگان معتبر و تأییدشده خریداری کنید.

2. ظاهر قطعه را با دقت بررسی کنید (نوشته‌ها، کیفیت پلاستیک، پایه‌ها).

3. حتماً قبل از استفاده، یک تست ساده با مولتی‌متر انجام دهید.

4. قطعاتی که قیمت بسیار پایینی دارند، به احتمال زیاد تقلبی هستند.

یک IRF9640PBF اصل می‌تواند سال‌ها بدون مشکل کار کند، در حالی که یک نمونه تقلبی ممکن است در اولین تست بسوزد و به مدار شما آسیب برساند.
