ویژگی‌های منحصر به فرد

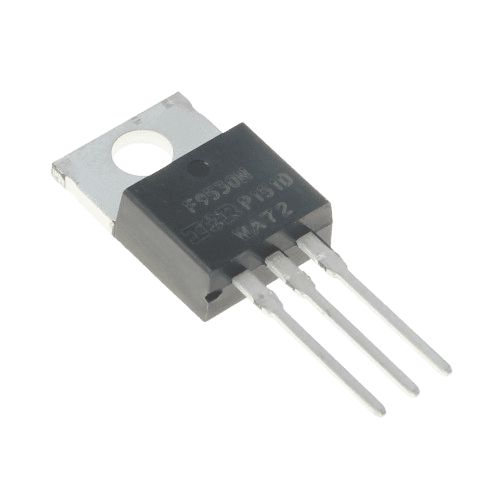

✅ مزایای کلیدی IRF9530NPBF

• ولتاژ کاری مناسب 100V-: ایده‌آل برای سیستم‌های 12V تا 48V

• جریان دهی خوب: 12- آمپر برای کاربردهای عمومی

• مقاومت R_DS(on) منطقی: 300 میلی‌اهم برای رنج کاری

• سویچینگ سریع: مناسب برای کاربردهای PWM

• قیمت بسیار اقتصادی: مقرون به صرفه برای تولید انبوه

• قابلیت اطمینان بالا: تست شده و اثبات شده در صنعت

کاربردهای اصلی

این ماسفت P-Channel در کاربردهای زیر استفاده می‌شود:

• سویچ بار (Load Switch) ساید High-Side

• کنترلرهای منبع تغذیه با پلاریته منفی

• مدارات محافظت Reverse Polarity

• سیستم‌های مدیریت باتری

• کنترلرهای روشن/خاموش صنعتی

• درایورهای موتور DC پلاریته منفی

• مدارات قطع کننده بار (Load Disconnect)

• مبدل‌های DC-DC پوش-پول (Push-Pull)

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت (مهم):

• ولتاژ درایو گیت: -10 V تا -12 V برای روشن شدن کامل

• ولتاژ گیت برای خاموشی: 0 V تا +5 V (نسبت به سورس)

• جریان پیک درایور: حداقل 0.5-1 A

• مقاومت گیت (R_G): بین 10 تا 47 Ω

• فرکانس سوئیچینگ بهینه: 20-50 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 62 °C/W (بدون هیت‌سینک)

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 1.4 °C/W

نکات حیاتی در طراحی P-Channel

• پلاریته معکوس: همیشه به پلاریته منفی ولتاژهای V_DS و V_GS توجه کنید

• درایور گیت مناسب: برای روشن کردن نیاز به ولتاژ منفی نسبت به سورس دارید

• مقاومت Pull-Up: یک مقاومت 47kΩ بین گیت و سورس برای خاموشی مطمئن

• حفاظت از اسپایک: استفاده از TVS دیود یا زنر 15V برای محافظت

• هیت‌سینک ضروری: برای جریان‌های بالاتر از 3A حتماً از هیت‌سینک استفاده کنید

• مدیریت حرارتی: محاسبات حرارتی را جدی بگیرید

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 25 ns

• زمان افزایش (t_r): 65 ns

• زمان تأخیر خاموش شدن (t_d(off)): 60 ns

• زمان سقوط (t_f): 35 ns

• حداکثر فرکانس سوئیچینگ عملی: تا 80 kHz

جایگزین‌های مشابه

• IRF9530 – نسخه اصلی (غیر Pb-Free)

• FQP27P06 – از Fairchild/ON Semi

• STP12PF06 – از STMicroelectronics

• RFP12P10 – از Fairchild

• 2SJ200 – از توشیبا

جمع‌بندی نهایی

ماسفت IRF9530NPBF یک انتخاب متعادل و قابل اعتماد برای کاربردهای P-Channel عمومی است.

🎯 مزایای نهایی این قطعه:

• ولتاژ کاری مناسب 100V-

• جریان دهی خوب (12A-)

• قیمت بسیار مقرون به صرفه

• قابلیت اطمینان اثبات شده

• ساده‌سازی طراحی در سویچ ساید High

⚠️ محدودیت‌ها:

• مقاومت Rds(on) نسبتاً بالا

• نیاز به درایور گیت با پلاریته منفی

• کارایی پایین‌تر از نسل جدید

💰 مقرون به صرفه برای:

• Load Switch های صنعتی

• کنترلرهای منبع تغذیه

• سیستم‌های مدیریت باتری

• مدارات محافظت Reverse Polarity

• پروژه‌های آموزشی و آزمایشگاهی

این قطعه برای طراحانی که به دنبال یک راه‌حل ساده، اقتصادی و tested برای سویچینگ ساید High با جریان متوسط هستند، انتخابی ایده‌آل محسوب می‌شود.
