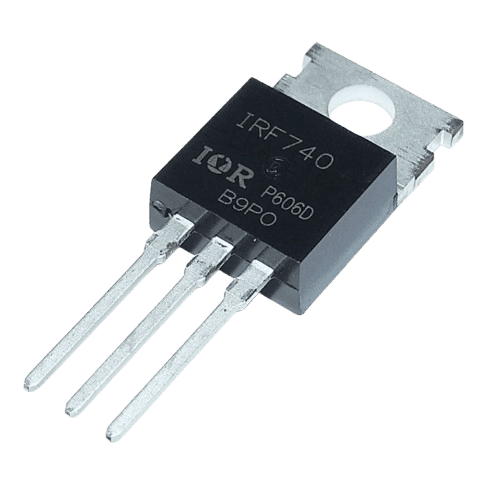

آی‌سی IRF740PBF یک MOSFET (Transistor اثر میدانی با گیت فلزی اکسید نیمه‌رسانا) از نوع N-Channel است که در بسته‌بندی TO-220 عرضه می‌شود. این MOSFET برای کاربردهای قدرت بالا، مانند سوئیچینگ قدرت، تقویت سیگنال‌های آنالوگ، و منابع تغذیه سوئیچینگ طراحی شده است.

ویژگی‌های کلیدی IRF740PBF

1. ولتاژ شکست بالا: توانایی کار با ولتاژهای بالا (400 ولت)، که این MOSFET را برای استفاده در مدارهای قدرتی با ولتاژ بالا مناسب می‌کند.
2. جریان بالا: قابلیت عبور جریان تا 10 آمپر.
3. مقاومت کم در حالت روشن: مقاومت 0.55 اهم، که نشان‌دهنده کارایی خوب در حالت روشن و کاهش اتلاف انرژی است.
4. پهنای باند بالا: توانایی سوئیچینگ سریع با فرکانس 200 کیلوهرتز.
5. قابلیت تحمل دمای بالا: امکان کار در دمای بالا تا 150 درجه سانتی‌گراد.

کاربردها

1. سوئیچینگ قدرت: در منابع تغذیه سوئیچینگ و مبدل‌های DC-DC استفاده می‌شود.
2. کنترل موتور: برای کنترل موتورها و سایر بارهای inductive (با القا).
3. تقویت‌کننده‌های قدرت: در تقویت‌کننده‌های RF و تقویت‌کننده‌های قدرت آنالوگ.
4. مدارهای شارژر: استفاده در مدارهای شارژر باتری، به خصوص در مدارهای با ولتاژ و جریان بالا.
5. سیستم‌های انرژی خورشیدی: استفاده برای مدیریت توان در سیستم‌های ذخیره‌سازی انرژی.
6. سیستم‌های UPS (Uninterruptible Power Supply): برای مدیریت سوئیچینگ در سیستم‌های تأمین انرژی بدون وقفه.

مدار نمونه با IRF740PBF

1. مدار سوئیچینگ با MOSFET:

برای استفاده از MOSFET IRF740PBF در مدارهای سوئیچینگ قدرت، باید آن را به درستی در مدار قرار دهید.

اتصال:

• Drain: به بار (مثلاً یک موتور یا لامپ).
• Source: به زمین یا ولتاژ منفی.
• Gate: به سیگنال کنترل که باید ولتاژ گیت آن را کنترل کند.

مزایا و معایب IRF740PBF

مزایا:

• تحمل ولتاژ بالا: به راحتی در مدارهایی با ولتاژ بالا عمل می‌کند.
• جریان بالا: توانایی عبور جریان‌های بالا بدون ایجاد حرارت زیاد.
• پهنای باند بالا: مناسب برای کاربردهای سوئیچینگ با فرکانس‌های بالا.
• مقاومت داخلی کم: کاهش اتلاف انرژی و افزایش کارایی مدار.

معایب:

• نیاز به کنترل دقیق گیت: برای سوئیچینگ بهینه، ولتاژ گیت باید به دقت کنترل شود.
• نیاز به سیستم خنک‌کننده در بارهای سنگین: در جریان‌های بالا، ممکن است نیاز به خنک‌کننده برای جلوگیری از گرم‌شدن زیاد باشد.

نکات مهم در استفاده از IRF740PBF

1. کنترل گیت: ولتاژ گیت باید بین 10 تا 20 ولت باشد تا MOSFET به طور کامل روشن شود و مقاومت روشن به حداقل برسد.
2. سیستم‌های خنک‌کننده: در کاربردهایی که جریان بالا دارند، نصب هیت‌سینک ضروری است.
3. محدودیت‌های حرارتی: باید به دمای کاری MOSFET توجه کنید تا از آسیب‌های حرارتی جلوگیری شود.
4. انتخاب دیود مناسب: برای مدارهای سوئیچینگ، استفاده از دیود آزادسازی ولتاژ (flyback diode) برای محافظت از MOSFET در برابر ولتاژهای معکوس توصیه می‌شود.
