ویژگی‌های منحصر به فرد

✅ مزایای کلیدی IRF7343

• ترکیب N-Channel و P-Channel: امکان طراحی مدارات کامل در یک پکیج

• مقاومت R_DS(on) پایین: 35 میلی‌اهم برای N-Channel – کارایی عالی

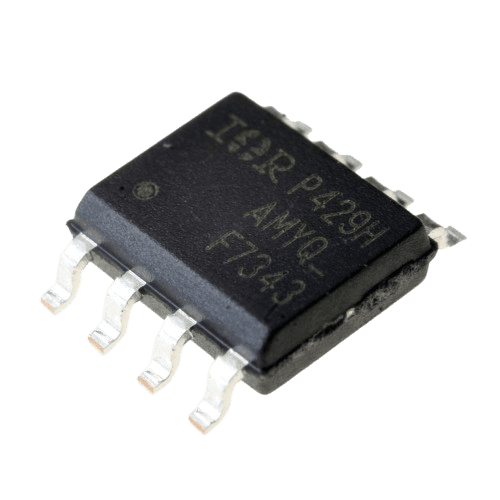

• بسته‌بندی SOIC-8: استاندارد و قابل تعویض

• سویچینگ سریع: مناسب برای کاربردهای PWM فرکانس بالا

• صرفه‌جویی در فضا: جایگزین عالی برای دو ماسفت مجزا با قطبیت مختلف

• بهینه برای مدارات Complementary

کاربردهای اصلی

این ماسفت ترکیبی در کاربردهای زیر استفاده می‌شود:

• مدارات Complementary Switch

• درایورهای موتور DC با کنترل کامل

• مبدل‌های Synchronous Buck

• مدارات Half-Bridge

• سیستم‌های مدیریت توان (Power Management)

• سویچ‌های بار (Load Switch) هوشمند

• کنترلرهای روشنایی LED پیشرفته

• مدارات محافظت و قطع کننده

مدار راه‌اندازی پیشنهادی و نکات طراحی

الزامات درایور گیت:

• ولتاژ درایو گیت N-Channel: 10-12 V

• ولتاژ درایو گیت P-Channel: -10 V تا -12 V

• جریان پیک درایور: 0.3-0.5 A برای هر کدام

• مقاومت گیت (R_G): بین 10 تا 47 Ω

• فرکانس سوئیچینگ بهینه: 100-300 kHz

پارامترهای حرارتی:

• مقاومت حرارتی اتصال-هوا (R_θJ-A): 120 °C/W

• مقاومت حرارتی اتصال-کیس (R_θJ-C): 40 °C/W

نکات حیاتی در طراحی

• درایور گیت متفاوت: نیاز به درایور با پلاریته مختلف برای N و P-Channel

• مدیریت حرارتی: استفاده از مساحت کافی مس روی PCB

• خازن بای‌پس: خازن 100nF سرامیکی نزدیک پایه‌های منبع تغذیه

• حفاظت از گیت: دیود TVS برای محافظت هر دو گیت

• مقاومت Pull-Up/Down:

• مقاومت 100kΩ بین گیت N-Channel و سورس

• مقاومت 100kΩ بین گیت P-Channel و سورس

• ایزولیشن: در صورت نیاز از درایورهای ایزوله استفاده شود

مشخصات سوئیچینگ

• زمان تأخیر روشن شدن (t_d(on)): 12 ns (N-Channel), 15 ns (P-Channel)

• زمان افزایش (t_r): 25 ns (N-Channel), 30 ns (P-Channel)

• زمان تأخیر خاموش شدن (t_d(off)): 30 ns (N-Channel), 35 ns (P-Channel)

• زمان سقوط (t_f): 18 ns (N-Channel), 22 ns (P-Channel)

• حداکثر فرکانس سوئیچینگ: تا 500 kHz

جایگزین‌های مشابه

• IRF7307 – ترکیب مشابه با مشخصات متفاوت

• SI7336ADP – از Vishay

• FDS8936A – از Fairchild/ON Semi

• DMN3012LSD – از Diodes Inc.

• NTMD4840N – از ON Semiconductor

جمع‌بندی نهایی

ماسفت IRF7343 یک انتخاب ایده‌آل برای طراحی‌های فشرده با نیاز به هر دو قطبیت است.

🎯 مزایای نهایی این قطعه:

• ترکیب N-Channel و P-Channel در یک پکیج

• مقاومت Rds(on) پایین به ویژه برای N-Channel

• سرعت سوئیچینگ بالا

• صرفه‌جویی قابل توجه در فضا و هزینه

• مناسب برای مدارات complementary

⚠️ محدودیت‌ها:

• نیاز به درایور با پلاریته مختلف

• جریان محدود برای هر ماسفت

• توان حرارتی محدود

• طراحی درایور پیچیده‌تر نسبت به ماسفت‌های تکی

💰 ایده‌آل برای:

• درایورهای موتور کوچک و متوسط

• مبدل‌های DC-DC synchronous

• مدارات half-bridge و full-bridge ساده

• محصولات الکترونیکی مصرفی پیشرفته

• سیستم‌های مدیریت باتری

این قطعه برای طراحانی که به دنبال یک راه‌حل فشرده و همه‌کاره برای مداراتی که نیاز به هر دو نوع N-Channel و P-Channel دارند هستند، انتخابی عالی محسوب می‌شود.
