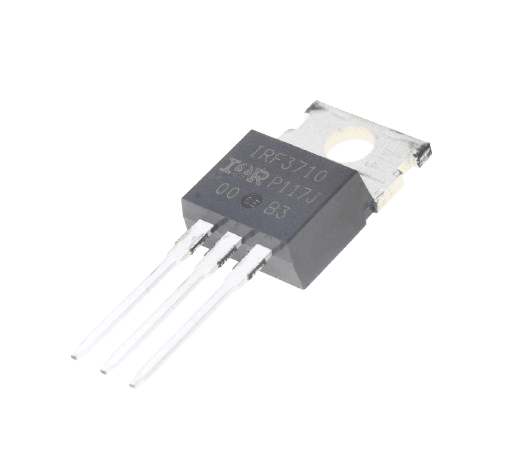

ویژگی‌های کلیدی IRF3710

1. ولتاژ بالا: مناسب برای مدارهایی با ولتاژ‌های تخلیه بالا تا 100 ولت.
2. جریان بالا: قابلیت عبور جریان تا 57 آمپر.
3. مقاومت روشن پایین: RDS(on)_{DS(on)}DS(on)​ کم که باعث کاهش تلفات توان در حالت روشن می‌شود.
4. سرعت سوئیچینگ بالا: مناسب برای کاربردهای فرکانس بالا.
5. توان تلفاتی بالا: توانایی تحمل توان 200 وات در شرایط بهینه.
6. پایداری حرارتی: عملکرد پایدار در دماهای بالا تا 175°C.

کاربردها

1. مدارهای سوئیچینگ قدرت: مانند مبدل‌های DC-DC و اینورترها.
2. مدارهای درایور موتور: برای کنترل سرعت و جهت موتورهای DC.
3. مدارهای منبع تغذیه سوئیچینگ (SMPS): به عنوان کلیدهای قدرت.
4. تقویت‌کننده‌های صوتی: برای تقویت سیگنال‌های توان بالا.
5. سیستم‌های انرژی خورشیدی: مدیریت و کنترل انرژی در پنل‌های خورشیدی.
6. سیستم‌های UPS و برق اضطراری: سوئیچینگ سریع و تحمل توان بالا.

مدار نمونه برای استفاده از IRF3710

مدار ساده سوئیچینگ با IRF3710:

• تغذیه: منبع تغذیه مثبت را به درین (D) و بار را به منبع (S) متصل کنید.
• کنترل: سیگنال PWM یا ولتاژ گیت (G) از میکروکنترلر یا درایور به پایه گیت متصل می‌شود.
• مقاومت گیت: از یک مقاومت سری کوچک (معمولاً 10-100 اهم) برای کنترل جریان ورودی گیت استفاده کنید.

محاسبات توان تلفاتی

برای بهینه‌سازی طراحی و جلوگیری از گرم شدن بیش از حد ماسفت، توان تلفاتی (Ploss_{loss}loss​) باید محاسبه شود:

Ploss=ID2×RDS(on)P_{loss} = I_D^2 times R_{DS(on)}Ploss​=ID2​×RDS(on)​

برای جریان 30 آمپر و RDS(on)_{DS(on)}DS(on)​ برابر 0.023 اهم:

Ploss=302×0.023=20.7 واتP_{loss} = 30^2 times 0.023 = 20.7 text{ وات}Ploss​=302×0.023=20.7 وات

بنابراین، برای دفع حرارت، از یک هیت‌سینک مناسب استفاده کنید.

نکات مهم در استفاده از IRF3710

1. ایزولاسیون گیت: ولتاژ گیت باید بین 10 تا 15 ولت باشد تا ماسفت به طور کامل روشن شود.
2. مدیریت حرارت: برای کاهش دمای ماسفت در جریان‌های بالا از هیت‌سینک استفاده کنید.
3. محافظت مدار: استفاده از دیود هرزگرد (Flyback Diode) در مدارهای سوئیچینگ با بارهای القایی ضروری است.
4. کنترل گیت: از یک درایور گیت مناسب برای سوئیچینگ سریع استفاده کنید.

مزایا و معایب IRF3710

مزایا:

• تحمل ولتاژ و جریان بالا
• سوئیچینگ سریع
• مقاومت پایین در حالت روشن

معایب:

• نیاز به درایور گیت مناسب برای عملکرد بهینه
• گرمایش در جریان‌های بالا که نیاز به هیت‌سینک دارد
