چگونه اصل بودن (ORIGINAL) IRF3305 را تشخیص دهیم؟

این بخش بسیار مهم است، زیرا بازار پر از قطعات تقلبی با مشخصات ضعیف است.

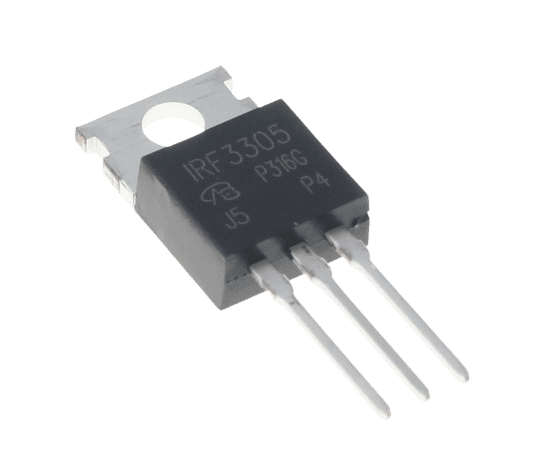

۱. بررسی ظاهری (Visual Inspection)

• لوگو و مارکینگ: مارکینگ روی بدنه باید واضح، تیز و عمیق باشد.

  • لوگوی IR (اینترنشنال رکتیفایر) باید به وضوح دیده شود.

  • نوشته‌های “IRF3305” باید کاملاً خوانا و با فونت استاندارد باشد.

• پکیج (TO-220): کیفیت پلاستیک بدنه باید بالا باشد، صاف و محکم. قطعات تقلبی اغلب پلاستیک زبر و بی‌کیفیتی دارند.

• پین‌ها (پایه‌ها): پایه‌ها باید محکم، صاف و از جنس فلز باکیفیت باشند. خمیدگی یا شکنندگی نشانه تقلبی بودن است.

۲. تست ساده با مولتی‌متر (مقاومت دیودی)

• مولتی‌متر را روی حالت تست دیود (بوق) قرار دهید.

• سیم مشکی (کامن) را به پایه سورس (3) وصل کنید.

• سیم قرمز را به پایه درین (2) وصل کنید.

  • باید یک مقدار بینهایت (OL) نشان دهد.

• حالا سیم قرمز را به پایه سورس و سیم مشکی را به پایه درین وصل کنید.

  • باید یک مقدار بینهایت (OL) نشان دهد.

• در یک ماسفت N-Channel سالم، بین درین و سورس یک دیود داخلی (Body Diode) وجود دارد.

  • سیم قرمز به سورس و سیم مشکی به درین -> مولتی‌متر باید حدود 0.4 تا 0.8 ولت (ولتاژ مستقیم دیود) را نشان دهد.

  • اگر در هر دو جهت بوق بخورد یا اتصال کوتاه نشان دهد، قطعه قطعاً تقلبی یا معیوب است.

۳. تست عملکردی ساده (با یک باتری و لامپ)

• یک مدار ساده بسازید:

  • یک لامپ ۱۲ ولت (مثلاً ۲۱ وات) را بین سورس و قطب منفی باتری وصل کنید.

  • درین را به قطب مثبت باتری وصل کنید.

  • در ابتدا لامپ نخواهد سوخت زیرا ماسفت خاموش است.

  • حالا گیت را به مثبت باتری (حدود ۱۰-۱۲ ولت) وصل کنید.

  • اگر ماسفت اصل و سالم باشد، لامپ کاملاً روشن می‌شود.

  • اگر لامپ کم‌سو یا اصلاً روشن نشود، احتمال تقلبی بودن قطعه بالاست.

کاربردهای اصلی

• درایورهای موتور DC قدرتمند

• کنترلرهای PWM برای بارهای جریان بالا

• مدارات سویچینگ منبع تغذیه

• اینورترهای ساده

• سیستم‌های کنترل روشنایی خودرو (برای چراغ‌های پرقدرت)

خلاصه نهایی و هشدار

ماسفت IRF3305 یک قطعه قابل اعتماد و قدرتمند است، اما فقط در صورتی که اصل باشد.

نکات کلیدی برای اطمینان از اصل بودن:

1. از فروشندگان معتبر و تأییدشده خریداری کنید.

2. ظاهر قطعه را با دقت بررسی کنید (نوشته‌ها، کیفیت پلاستیک، پایه‌ها).

3. حتماً قبل از استفاده، یک تست ساده با مولتی‌متر انجام دهید.

4. قطعاتی که قیمت بسیار پایینی دارند، به احتمال زیاد تقلبی هستند.

یک IRF3305 اصل می‌تواند سال‌ها بدون مشکل کار کند، در حالی که یک نمونه تقلبی ممکن است در اولین تست بسوزد و به مدار شما آسیب برساند.
