ماسفت IPW60R055CFD7 – تکنولوژی Superjunction CoolMOS™

بررسی تخصصی ترانزیستور قدرت پیشرفته

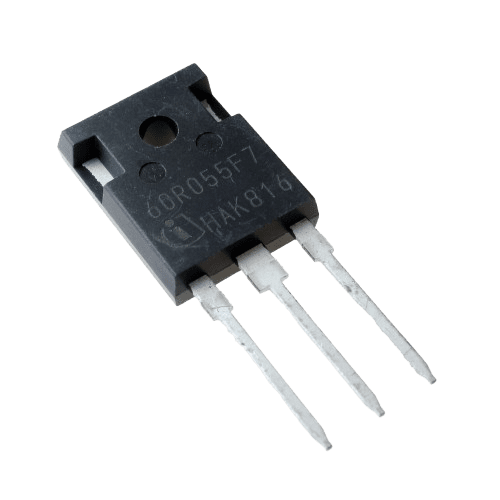

ماسفت IPW60R055CFD7 یک ترانزیستور قدرت پیشرفته مبتنی بر تکنولوژی Superjunction CoolMOS™ CFD7 است که توسط شرکت Infineon تولید شده است.

مشخصات فنی جامع

پارامترهای اصلی

• سری: CoolMOS™ CFD7

• ولتاژ درین-سورس: 600V

• جریان درین پیوسته: 18.5A (در 25°C)

• جریان درین پالسی: 74A

• مقاومت درین-سورس روشن: 55mΩ (در Vgs=10V)

• بسته‌بندی: TO-247

مشخصات کلیدی

• ولتاژ گیت-سورس: ±20V

• توان مجاز: 200W

• دمای اتصال: -55°C تا +150°C

• ظرفیت خازنی ورودی (Ciss): 1950pF

• بار گیت (Qg): 60nC

• شارژ گیت (Qgs): 14nC

ویژگی‌های منحصر به فرد CoolMOS™ CFD7

✅ مزایای تکنولوژی CFD7

• مقاومت Rds(on) بسیار پایین

• بار گیت بهینه‌شده (Low Qg)

• دیود بدن ذاتی با بازیابی نرم

• مقاومت حرارتی عالی

• سوئیچینگ با نویز EMI پایین

📊 مشخصات سوئیچینگ

• سرعت سوئیچینگ بالا

• تلفات سوئیچینگ پایین

• پایداری حرارتی عالی

• قابلیت اطمینان بالا در کاربردهای سخت

کاربردهای اصلی

🔌 حوزه‌های کاربردی

• منابع تغذیه سوئیچینگ (SMPS)

• مبدل‌های DC-DC صنعتی

• اینورترهای خورشیدی

• درایور موتورهای صنعتی

• سیستم‌های UPS

• شارژر خودروهای الکتریکی

• مبدل‌های PFC

مدار راه‌اندازی پیشنهادی

الزامات درایور گیت

• ولتاژ درایور گیت: 10V-15V توصیه می‌شود

• جریان درایور پیک: حداقل 2A

• مقاومت گیت: 2.2-10Ω

• سرعت سوئیچینگ بهینه: 50-200kHz

محاسبات حرارتی

پارامترهای حرارتی

• مقاومت حرارتی اتصال-هوا (Rthj-a): 62°C/W

• مقاومت حرارتی اتصال-کیس (Rthj-c): 0.5°C/W

• حداکثر دمای اتصال (Tjmax): 150°C

نکات حیاتی در طراحی

هشدارهای مهم

• از ringing در گیت جلوگیری کنید

• مدیریت حرارتی مناسب ضروری است

• فیوز حفاظتی در مسیر درین توصیه می‌شود

• از اتصال کوتاه گیت-سورس جلوگیری کنید

راهکارهای بهینه‌سازی

• استفاده از PCB با مس ضخیم

• خازن‌های بای‌پس سرامیکی نزدیک پایه‌ها

• سنسور دمای روی هیت‌سینک

• مدار snubber برای کاهش overshoot

مشخصات سوئیچینگ دقیق

زمان‌های سوئیچینگ معمول

• زمان تأخیر روشن شدن (td(on)): 15ns

• زمان افزایش (tr): 25ns

• زمان تأخیر خاموش شدن (td(off)): 40ns

• زمان سقوط (tf): 15ns

پارامترهای دینامیکی

• انرژی روشن شدن (Eon): 80μJ

• انرژی خاموش شدن (Eoff): 25μJ

• اندوکتانس خروجی (Ld): 5nH

برنامه‌های کاربردی خاص

طراحی منبع تغذیه سوئیچینگ

• توپولوژی: Flyback, Forward, Half-Bridge

• فرکانس سوئیچینگ: 50-150kHz

• قدرت خروجی: تا 1000W

مبدل PFC (اصلاح ضریب توان)

• توپولوژی: Boost PFC

• فرکانس کاری: 65-100kHz

• ولتاژ خروجی: 400V

• قدرت خروجی: تا 1500W

محافظت‌ها و ملاحظات

مدارهای حفاظتی پیشنهادی

• TVS دیود برای حفاظت از گیت

• snubber مدار برای کاهش spike ولتاژ

• فیوز سریع در مسیر درین

• NTC برای نظارت بر دما

ملاحظات EMC/EMI

• تست انتشار conducted EMI

• استفاده از فیلترهای EMI

• طراحی زمین‌سازی مناسب

• شیلدینگ مغناطیسی در صورت نیاز

جمع‌بندی نهایی

IPW60R055CFD7 یک ماسفت Superjunction با عملکرد استثنایی است که مزایای زیر را ارائه می‌دهد:

🎯 مزایای کلیدی

• راندمان بسیار بالا

• تلفات سوئیچینگ پایین

• قابلیت اطمینان برتر

• مناسب برای فرکانس‌های کاری بالا

• دیود بدن با بازیابی نرم

💰 مقرون به صرفه برای

• منابع تغذیه صنعتی

• سیستم‌های انرژی تجدیدپذیر

• درایورهای موتور صنعتی

• تجهیزات مخابراتی

• سیستم‌های UPS

این قطعه برای طراحانی که به دنبال کارایی بالا، قابلیت اطمینان و راندمان برتر در کاربردهای توان متوسط و بالا هستند، انتخابی ایده‌آل محسوب می‌شود.
